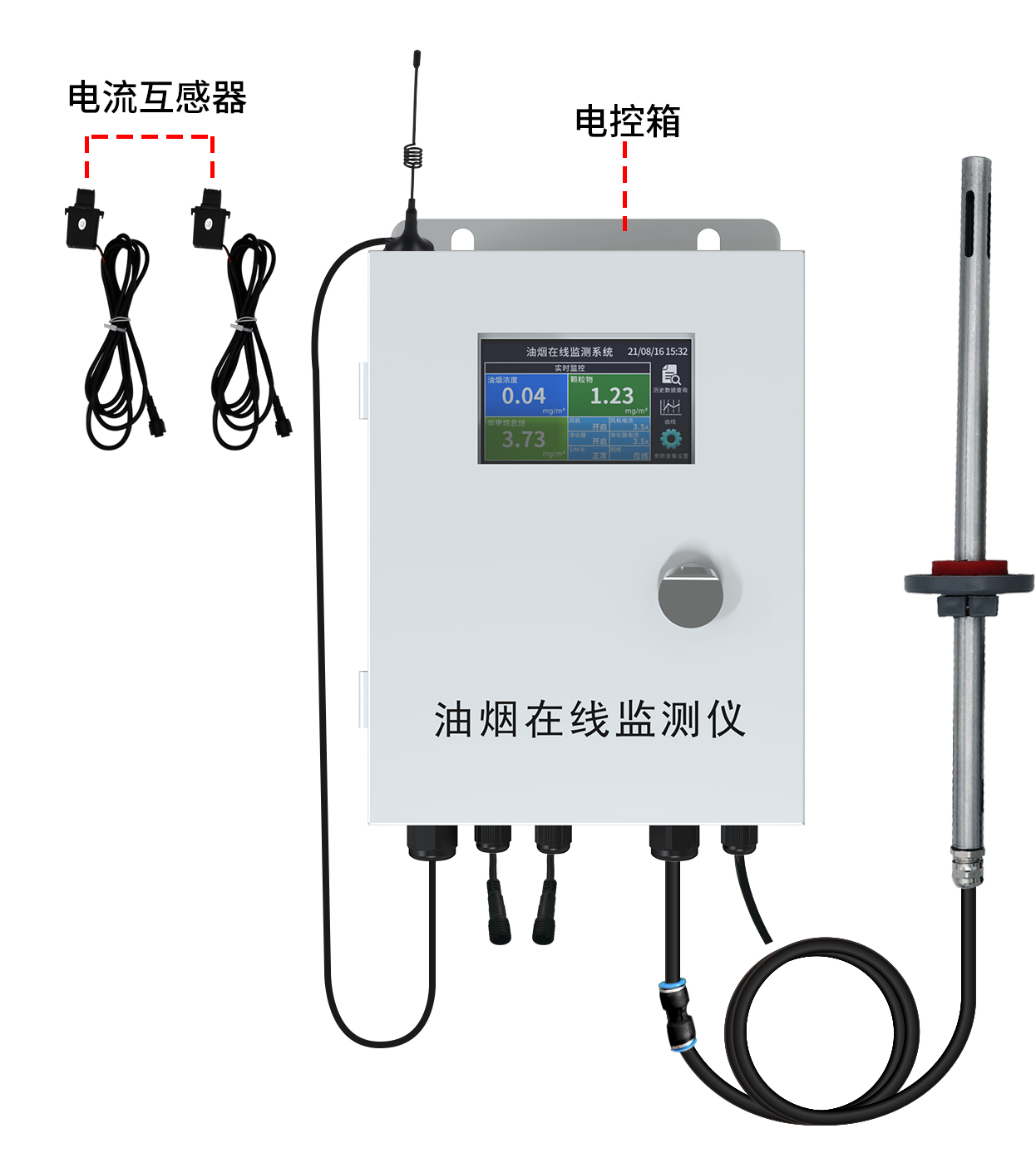

泵吸式油烟在线监测仪500系列

产品型号:RS-LB-500

泵吸式油烟在线监测仪RS-LB-500是我司响应国家对餐饮行业油烟进行监管,所设计的一款油烟在线监测主机。
产品详情

产品概述

RS-LB-500 是我司响应国家对餐饮行业油烟进行监管,所设计的一款油烟在线监测主机。主机能够对餐厨排烟管道的油烟浓度、颗粒物浓度、非甲烷总烃(NMHC)浓度进行24小时不间断测量,并上传我司免费的监控平台或政府监控平台。

为了防止商家净化器或风机不启动,主机还可通过电流互感器采集两路电流信号或采集两路电压信号,监控净化器或风机是否真实启动。为方案安装人员操作,整机采用4.3寸电容触摸屏,全中文界面设置简单易懂。主机带有1路4G通信接口,可插入普通手机卡或物联卡进行数据上传,有手机信号的地方就可以把数据上传出去。

针对油烟监测现场油烟成分复杂的问题,我司设计了专用的传感器,产品内置隔膜泵,采用吸管式方式测量油烟,吸管长度最长可达5米,可精确分析油烟浓度、颗粒物浓度,监测更精准。采用合理的气路设计、可达到长时间运行免维护,最长可半年维护一次。

功能特点

实时监测油烟浓度、颗粒物浓度、非甲烷总烃浓度,可设置上限值,超限自动报警。

2路电流检测或电压检测,能够同时检测风机和净化器是否工作,可根据风机和净化器功率大小设置检测电流报警值,适应所有功率的风机和净化器。

采用开口式电流互感器,不用剪断风机或净化器线缆即可测量。

可设置三个独立的工作时间段,时间段内超限才报警,时间段外超限不报警。

1路4G通信接口赠送1年物联卡,数据可直接上传我司提供的免费云平台、政府油烟监控平台或客户的平台。

4.3寸电阻触摸屏操作简单。全中文操作界面,美观大方。

交流220V供电、IP65防护等级,可常年工作于室外,不惧淋雨日晒。

主要技术参数

参数名称范围或接口说明
通信接口4G通信通过4G方式上传数据
油烟值0~40mg/m³数值分辨率0.01mg/m3
颗粒物值0~40mg/m3数值分辨率0.01mg/m3
非甲烷总烃0~20mg/m3数值分辨率0.01mg/m3
风机电流检测0~30A电流检测
净化器电流检测0~30A电流检测
采样气体温度-20~80℃被测量气体的温度
监测仪工作温度-20~60℃指主机电路的工作温度
功耗≤23W峰值功耗23W
供电交流100~240V标准供电电压交流220V
存储容量13万条13万条存储数据

产品选型

RS-
公司代号

LB-
油烟监测仪

500-
500系列

4G4G数据上传

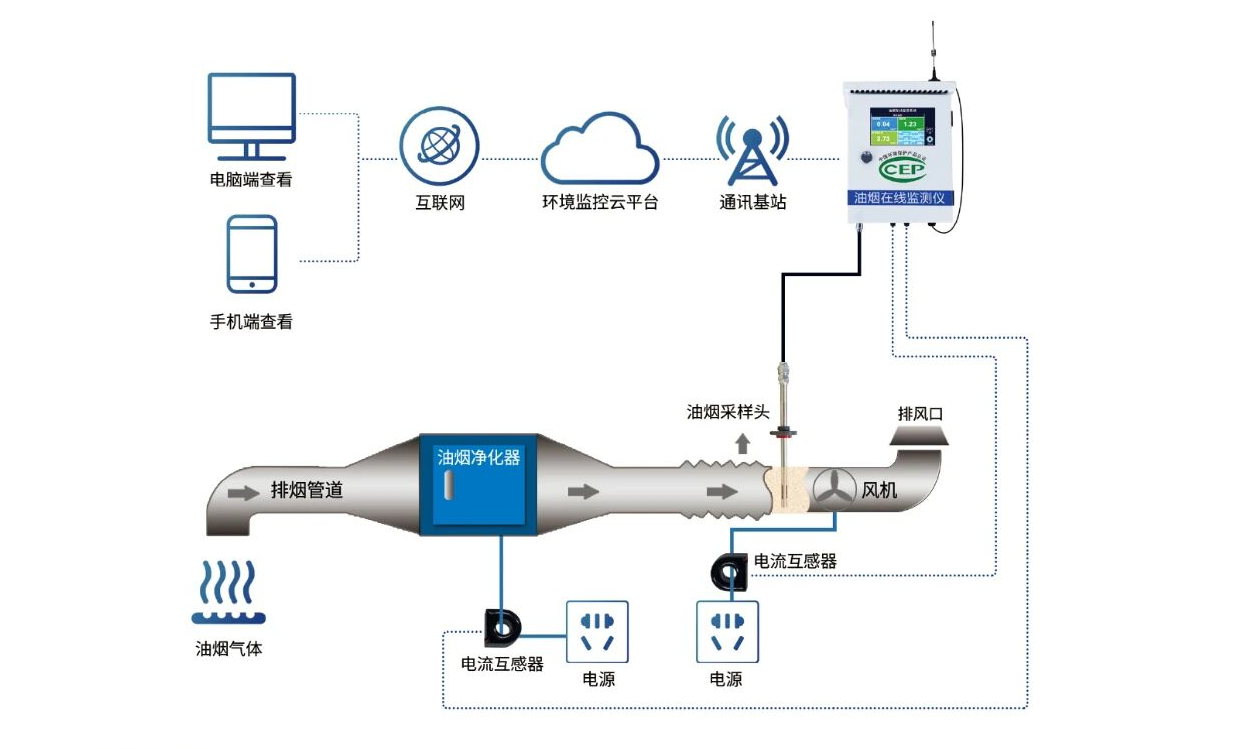

系统框架图

泵吸式油烟在线监测仪500系列系统框架图

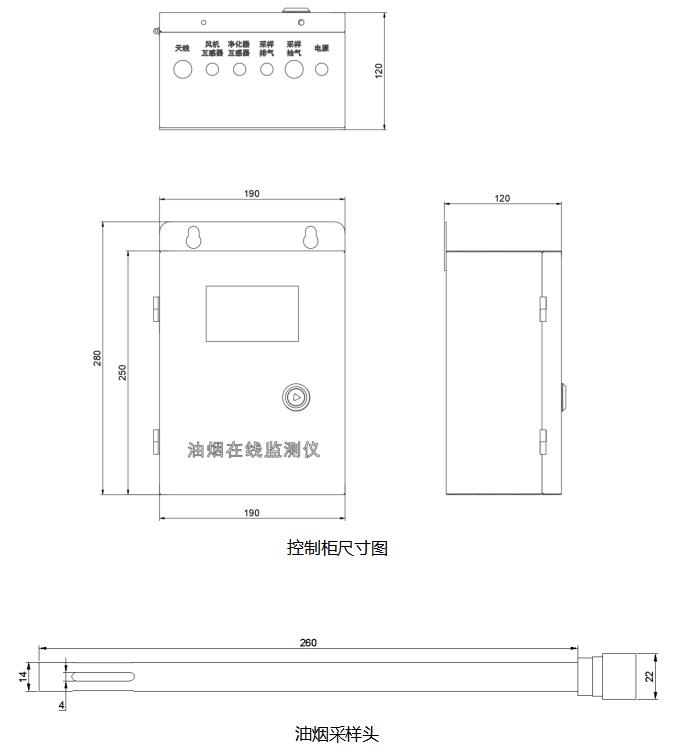

尺寸说明

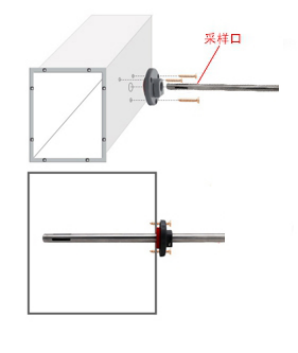

安装说明


油烟传感器上的法兰盘的位置可调,用户可以根据自己的需求调节法兰盘控制油烟采样头进出长短,出风口请向下安装。

先在通风管道上打一个直径 16mm 的孔,将风管插入到孔中,可以通过调节法兰盘的位置控制设备进入的长短。将三个螺丝安装到法兰盘上,固定设备,完成安装。

接口说明


节点

名称

节点设置

节点1

油烟浓度(mg/m³)

模拟量2使能,模拟量1禁用

(数值扩大100倍)

节点2

颗粒物(mg/m³)

模拟量2使能,模拟量1禁用

(数值扩大100倍)

节点3

非甲烷总烃(mg/m³)

模拟量2使能,模拟量1禁用

(数值扩大100倍)

节点4

风机状态

开关量(0代表关闭,1000代表开启)

节点5

净化器状态

开关量(0代表关闭,1000代表开启)

节点6

风机电流(A)

模拟量2使能,模拟量1禁用

(数值扩大100倍)

节点7

净化器电流(A)

模拟量2使能,模拟量1禁用

(数值扩大100倍)
