精简式油烟在线监测仪

产品型号:RS-LB-210

RS-LB-210是我司响应国家对餐饮行业油烟进行监管,所设计的一款油烟在线监测主机。主机能够对餐厨排烟管道的油烟浓度、颗粒物浓度、非甲烷总烃(NMHC)浓度进行24小时不间断测量,并上传我司免费的监控平台或政府监控平台。
产品详情

产品概述

RS-LB-210 是我司响应国家对餐饮行业油烟进行监管,所设计的一款油烟在线监测主机。主机能够对餐厨排烟管道的油烟浓度、颗粒物浓度、非甲烷总烃(NMHC)浓度进行24小时不间断测量,并上传我司免费的监控平台或政府监控平台。

为了防止商家净化器或风机不启动,主机还可通过电流互感器采集两路电流信号,监控净化器或风机是否真实启动。全中文界面设置简单易懂。主机带有1路GPRS(可选4G)通信接口,可插入普通手机卡或物联卡登录平台进行数据查看,有手机信号的地方就可以把数据上传出去。

针对油烟监测现场油烟成分复杂的问题,我司设计了专用的传感器,可精确分析油烟浓度、颗粒物浓度,监测更精准。采用合理的设计,可达到长时间运行免维护,最长可半年维护一次。

功能特点

实时监测油烟浓度、颗粒物浓度、非甲烷总烃浓度,并可设置上限值,超限自动报警。

2路电流检测,能够同时检测风机和净化器是否工作,可根据风机和净化器功率大小设置检测电流报警值,适应所有功率的风机和净化器。

采用开口式电流互感器,不用剪断风机或净化器线缆即可测量。

可设置三个独立的工作时间段,时间段内超限才报警,时间段外超限不报警。

1路GPRS(可选4G)通信接口,数据可直接上传我司提供的免费云平台、政府油烟监控平台或客户的平台。

7寸电容触摸屏操作简单。全中文操作界面,美观大方。

交流220V供电、IP65防护等级,可常年工作于室外,不惧淋雨日晒。

主要技术参数

参数名称范围或接口说明
通信接口GPRS无线通过GPRS方式上传数据
油烟值0~20mg/m³数值分辨率0.01mg/m3
精度:±7%(@10mg/m3 60%RH,25℃)
颗粒物值0~20mg/m3数值分辨率0.01mg/m3
精度:±10%(@10mg/m3 60%RH,25℃)
非甲烷总烃0~20mg/m3数值分辨率0.01mg/m3
精度:±10%(@5mg/m3 异丁烯标气 60%RH,25℃)
风机电流检测0~20A电流检测
 精度:±10%FS±0.05A
净化器电流检测0~20A电流检测
精度:±10%FS±0.05A
采样气体温度-40~80℃被测量气体的温度
监测仪工作温度-20~60℃指主机电路的工作温度
上传数据间隔30s30s上传一次数据
储存容量65534条最多可储存65534条历史数据
功耗≤2W峰值功耗≤2W
供电交流100~240V市电供电

以上陈述的性能数据是在使用我司测试系统及软件的测试条件下获取的。为了持续改进产品,我司保留更改设计功能和规格的权利,恕不另行通知。

产品选型

RS-


公司代号


LB-


油烟监测仪


210-


210系列


G

GPRS数据上传(默认)

4G

4G数据上传

系统框架图

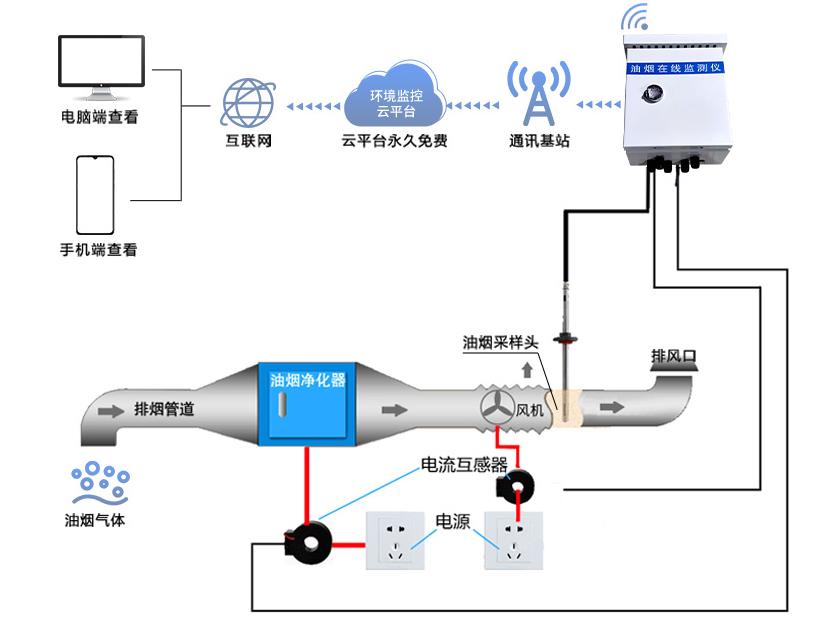

精简式油烟在线监测仪系统框架图

尺寸说明

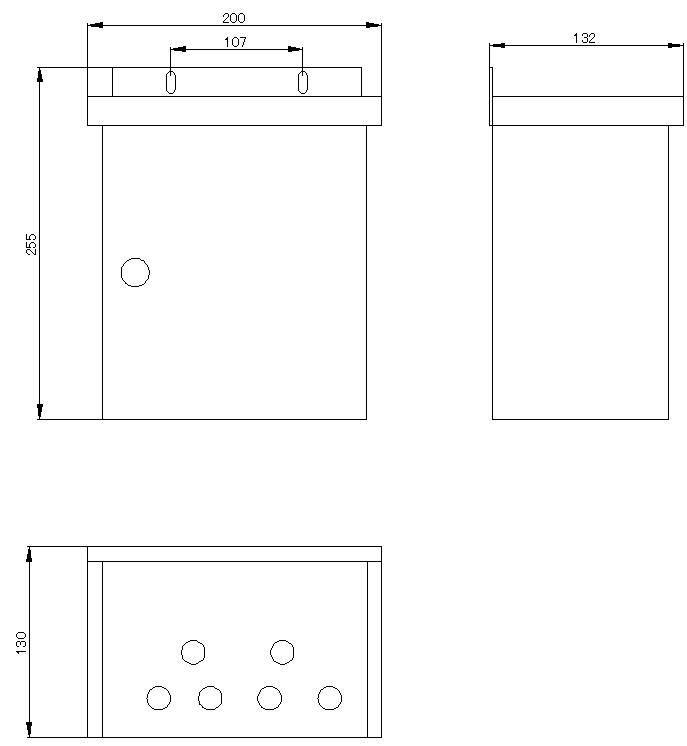

控制柜尺寸图(单位mm)

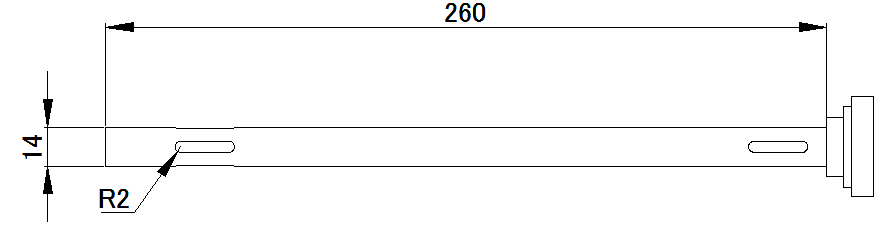

油烟采样头(单位mm)

安装说明

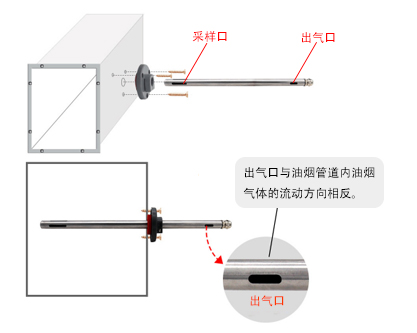

油烟传感器上的法兰盘的位置可调,用户可以根据自己的需求调节法兰盘控制油烟采样头进出长短。

先在通风管道上打一个直径 16mm 的孔,将风管插入到孔中,可以通过调节法兰盘的位置控制设备进入的长短。将三个螺丝安装到法兰盘上,固定设备,完成安装。

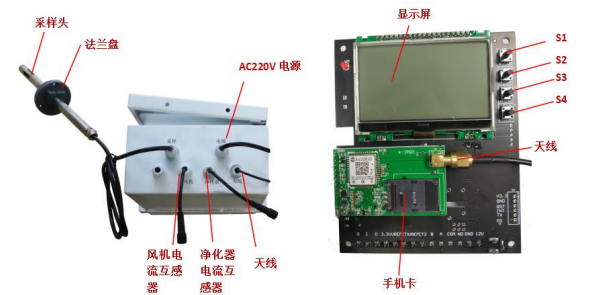

接口说明
