485型泵吸式油烟监测仪

产品型号:RS-LB1-N01-FL

RS-LB1-N01-FL是我司响应国家对餐饮行业油烟进行监管,所设计的一款油烟在线监测仪。能够对餐厨排烟管道的油烟浓度、颗粒物浓度、非甲烷总烃(NMHC)浓度进行24小时不间断测量。
产品详情

产品概述

RS-LB1-N01-FL是我司响应国家对餐饮行业油烟进行监管,所设计的一款油烟在线监测仪。能够对餐厨排烟管道的油烟浓度、颗粒物浓度、非甲烷总烃(NMHC)浓度进行24小时不间断测量。产品采用485接口标准ModBus-RTU协议通讯,可接入我司提供的平台,亦可接入我司配套的油烟主机。

针对油烟监测现场油烟成分复杂的问题,我司设计了专用的传感器,可精确分析油烟浓度、颗粒物浓度,监测更精准。采用合理的气路设计,可达到长时间运行免维护,最长可半年维护一次。

功能特点

1路油烟浓度检测,采用最新的光声学检测原理,数据零漂小,稳定性好。

1路颗粒物检测、1路非甲烷总烃检测。

485通信通信接口,采用标准ModBus-RTU协议,可接入我司提供的平台,亦可接入配套的油烟主机。

12-30V宽直流供电。

主要技术参数

参数名称范围或接口说明
通信接口485接口通过485方式上传数据
油烟值0~40mg/m³数值分辨率0.01mg/m3
颗粒物值0~40mg/m3数值分辨率0.01mg/m3
非甲烷总烃0~20mg/m3数值分辨率0.01mg/m3
采样气体温度-20~80℃被测量气体的温度
监测仪工作温度-20~60℃指主机电路的工作温度
功耗≤0.9W峰值功耗0.9W
供电12-30V宽直流12-30V宽直流

产品选型

RS-


公司代号


LB1-


油烟监测仪


N01


RS485传输(标准ModBus-RTU协议)


FL

法兰安装

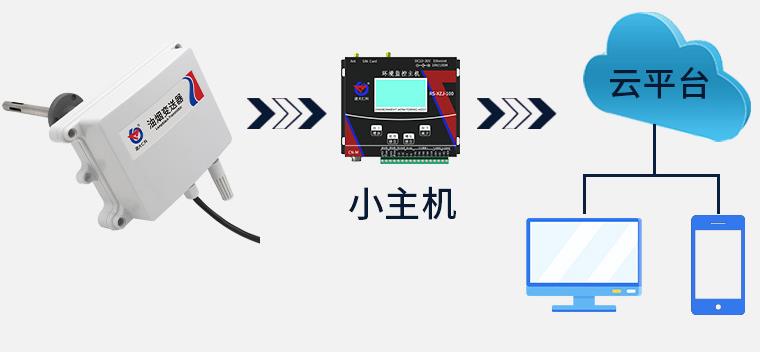

系统框架图

485型泵吸式油烟监测仪 系统框架图

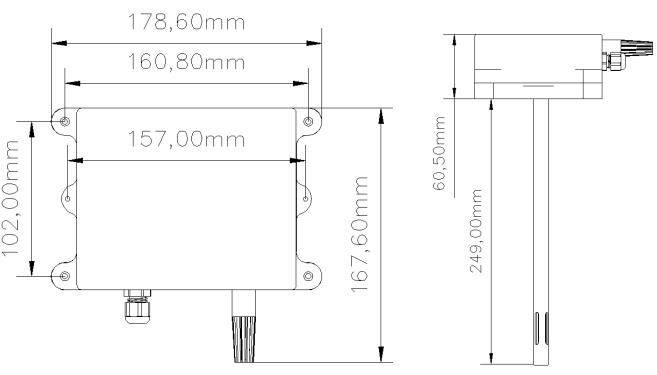

尺寸说明


安装说明

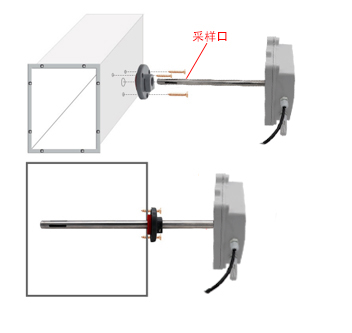

安装方式一:

油烟传感器上的法兰盘的位置可调,用户可以根据自己的需求调节法兰盘控制油烟采样头进出长短。注意:使出风口向下

先在通风管道上打一个直径 16mm 的孔,将风管插入到孔中,可以通过调节法兰盘的位置控制设备进入的长短。将三个螺丝安装到法兰盘上,固定设备,完成安装。

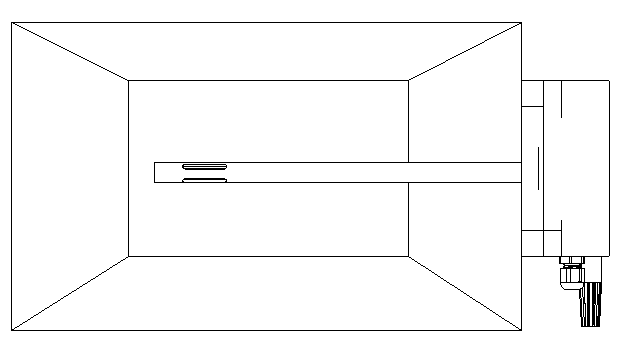

安装方式二:

    将王字壳壳体直接安装在通风管道上,在通风管道上打直径16mm的孔,然后使用螺丝将壳体固定在通风道上,注意:此方式无法调节采样头进入通风管道的长短,出风口向下安装。

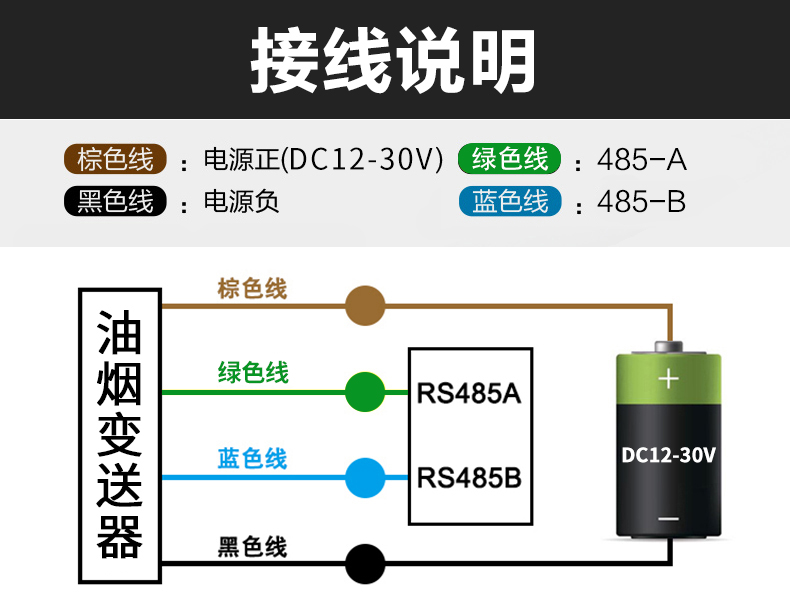

接口说明
