RS485型高精度倾角变送器
产品型号：RS-DIP-N01-1H
高精度倾角变送器是一款标准工业倾角仪，通过检测使用环境中的倾斜角度来判断设备的倾斜状态，可长期在户外使用。
产品详情
产品概述
高精度倾角变送器是一款标准工业倾角仪，通过检测使用环境中的倾斜角度来判断设备 的倾斜状态，可长期在户外使用。广泛应用于工业倾角测量及危房监测、古建筑保护监测、 桥梁桥塔测斜、隧道监测、大坝监测、称重系统倾斜补偿、钻井倾斜控制等行业，安全可靠， 外观美观，安装方便。
输出信号类型分为 RS485，最远可通信 2000 米，标准的 ModBus 协议，支持二次开发。
功能特点
产品内置可靠、高分辨率、高精度加速度芯片。
产品内置高精度温度芯片提供全量程温度补偿，有效抗击环境干扰。
具有较宽的角度测量范围，输出信号线性度好，可满足绝大多数环境下使用。
可实时上传X轴角度、Y轴角度、环境温度等数据。
主要技术参数
| 供电方式 | DC 10-30V | |
| 最大功耗 | ≤0.15W | |
| 工作温湿度 | -40℃—60℃，0—95%RH（非结露） | |
| 角度量程 | X轴：-30°~+30° Y轴：-30°~+30° | |
| 角度分辨率 | 0.001° | |
| 典型精度 | X、Y轴 | 静态精度±0.05° |
| 温度量程 | -40℃—60℃ | |
| 防护等级 | IP67 | |
| 变送器电路承受温度范围 | -40-60℃ | |
| 输出信号 | RS485(ModBus协议) | |
| 外壳材质 | 铝合金、ABS塑料 | |
| 默认线缆长度 | 60cm，线缆长度可按要求定制 | |
| 安装方式 | 水平、垂直 | |
产品选型
| RS- | 公司代号 | |||
| DIP- | 倾角变送器 | |||
| N01- | 485通讯（ModBus-RTU协议） | |||
| 1H | 高精度 | |||
系统框架图

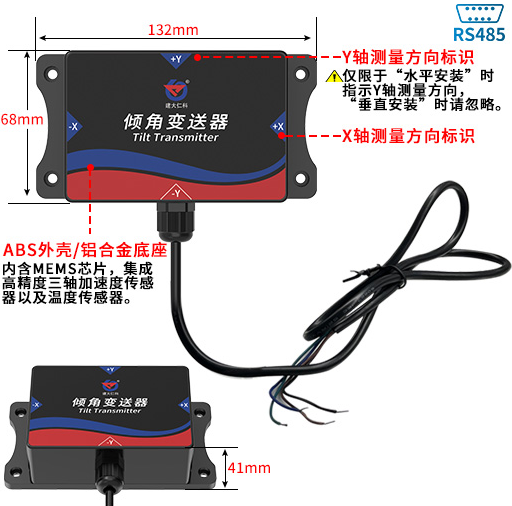

尺寸说明

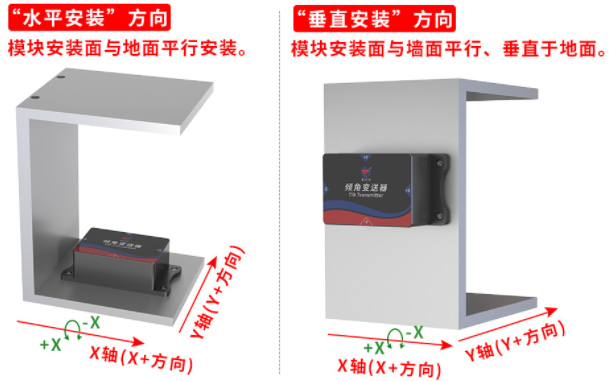

安装说明

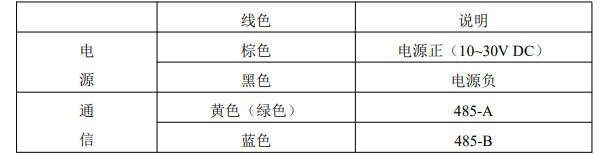

接口说明
