加强型倾角变送器
产品型号：RS-DIP-NB-2H
加强型倾角采集器是一款标准工业倾角仪，通过检测使用环境中的倾斜角度来判断设备的倾斜状态，可长期在户外使用。广泛应用于货架倾斜预警、工业倾角测量及危房监测、古建筑保护监测、桥梁桥塔测斜、隧道监测、大坝监测、称重系统倾斜补偿等行业。
产品详情
产品概述
加强型倾角采集器是一款标准工业倾角仪，通过检测使用环境中的倾斜角度来判断设备的倾斜状态，可长期在户外使用。广泛应用于货架倾斜预警、工业倾角测量及危房监测、古建筑保护监测、桥梁桥塔测斜、隧道监测、大坝监测、称重系统倾斜补偿、钻井倾斜控制等行业，安全可靠，外观美观，安装方便。
NB 型通过 NB-IoT 网络上传数据，将采集到的温度、X 轴角度、Y 轴角度等参数传输到我公司提供的免费服务器，全程免布线、功耗低。用户可以随时随地的在手机或电脑上查看监测数据。
功能特点
产品内置可靠、高分辨率、高精度加速度芯片。
产品内置高精度温度芯片提供全量程温度补偿，有效抗击环境干扰。
产品采用 NB-IoT 网络上传，全程免布线。
产品超低功耗，最长使用寿命可长达 20 年。
对插锂亚电池，可自行购买、更换。
具有较宽的角度测量范围，输出信号线性度好，可满足绝大多数环境下使用。
可实时上传 X 轴角度、Y 轴角度、环境温度等数据。
提供免费平台供用户使用，界面完全中性，支持二次开发。
主要技术参数
| 供电 | 内置电池供电（3.6V对插锂亚电池） | |
| 续航时间 | 使用寿命可达20年（上传间隔24h） | |
| 数据上传间隔 | 最短上传间隔可设1min | |
| 工作温湿度 | -40℃—60℃，0—95%RH（非结露） | |
| 角度量程 | X轴：-30°~+30° Y轴：-30°~+30° | |
| 角度分辨率 | 0.001° | |
| 典型精度 | 普通精度 | ±30°：最大±0.1°典型±0.05° |
| 高精度 | ±15°：最大±0.01°典型±0.005° | |
| ±30°：最大±0.02°典型±0.01° | ||
| 温度量程 | -40℃~60℃ | |
| 防护等级 | IP67 | |
| 信号输出 | NB-IoT网络上传 | |
| 外壳材质 | 铝合金、ABS塑料 | |
| 配置方式 | 蓝牙配置 | |
产品选型
| RS- | 公司代号 | |||
| DIP- | 加强型倾角变送器 | |||
| NB- | NB-IoT网络上传 | |||
| 2H | 高精度 | |||

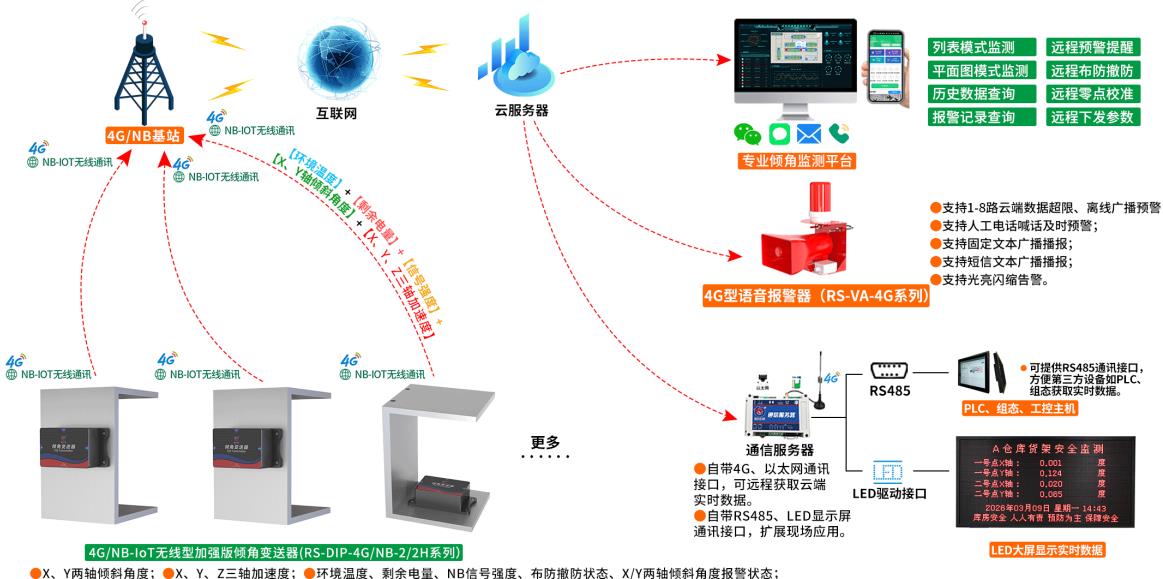

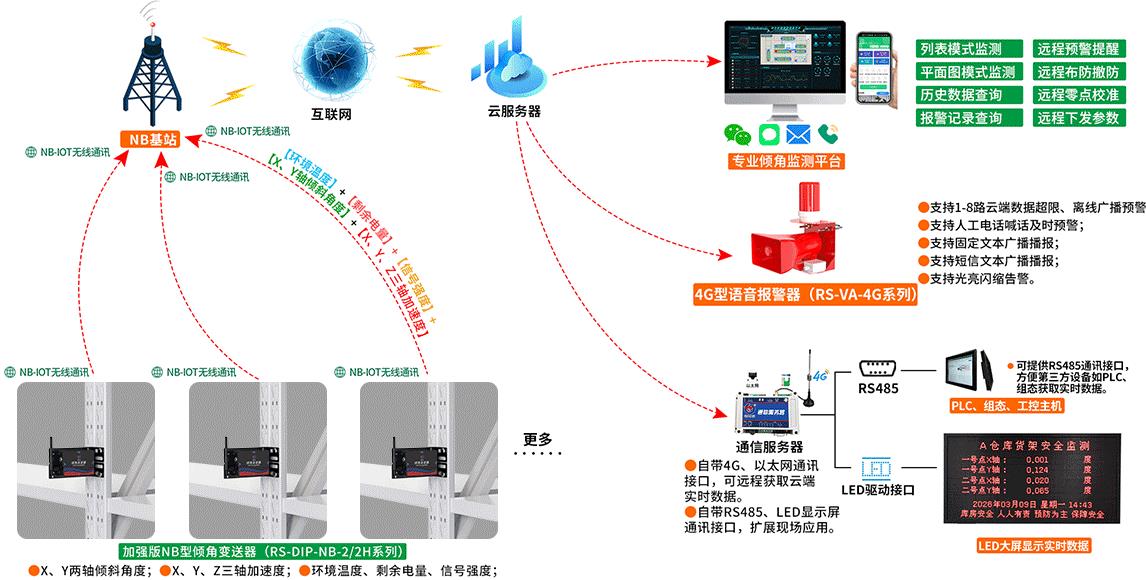

系统框架图

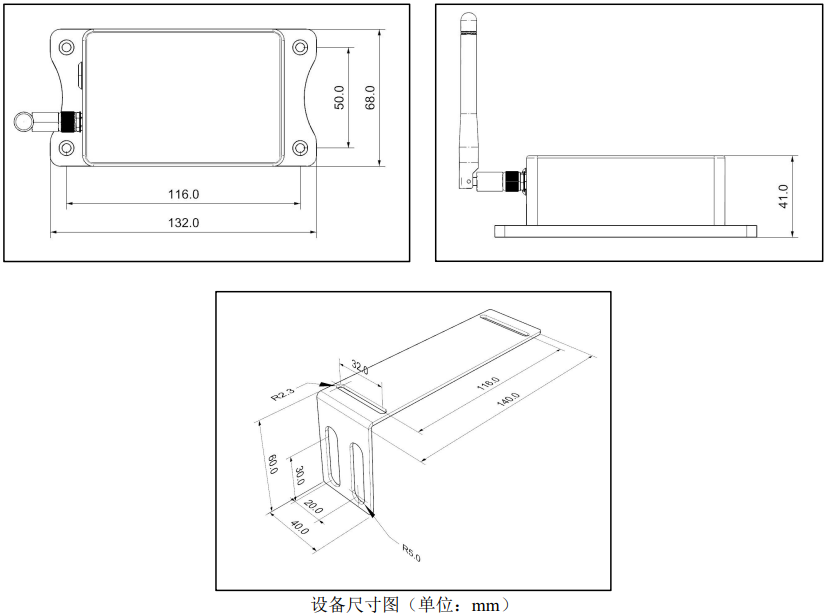

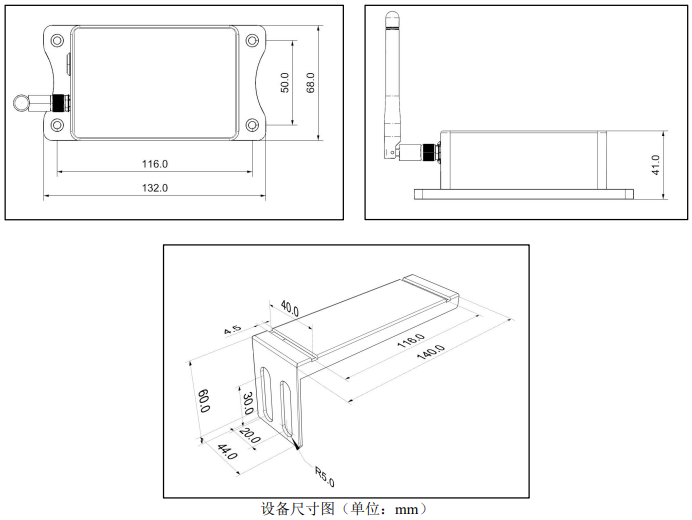

尺寸说明
安装说明

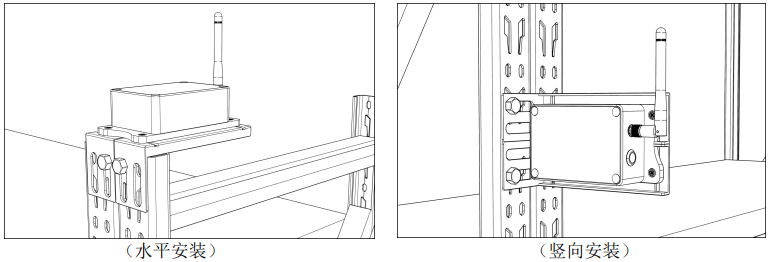

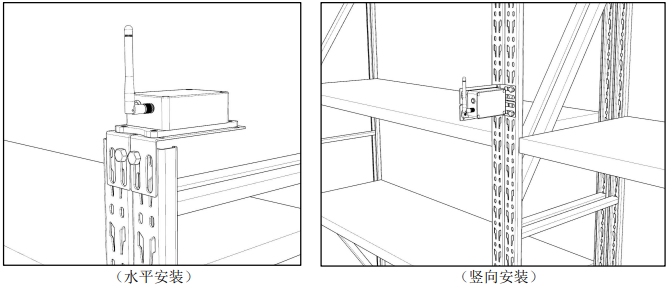

可以水平安装或者垂直安装

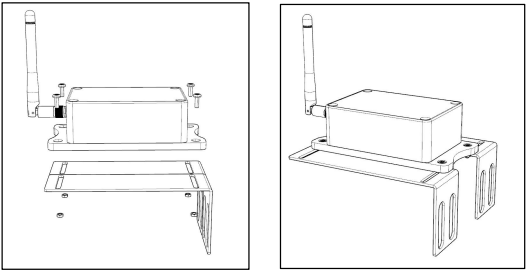

1.使用螺钉将设备固定到支架上。（不拧紧）
2.调整两个安装支架之间的距离，使支架孔位对齐要安装的货架孔位。
3.根据现场实际使用方式选择水平或者竖向安装，最后使用扳手将螺钉把支架和货架（或安装位置）固定牢固。
接口说明
