振弦式表面应变计
产品型号：RS-ZX/ZXT-BMYB-1
振弦式表面应变计适用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物内部的应变量。
相关产品
无线振弦式传感器采集器
多通道振弦传感器采集仪
振弦式锚索计采集器
振弦式渗压计
振弦式表面应变计
振弦式钢筋计
振弦式锚索计
振弦式土压力计
振弦式轴力计

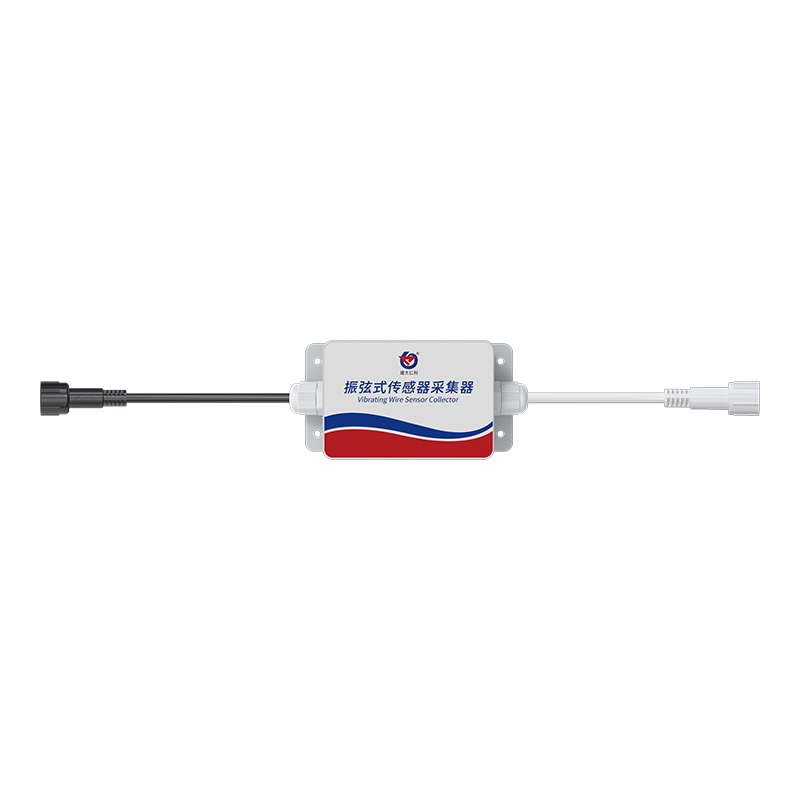

振弦式传感器采集器（小防水壳）
大王字壳振弦式传感器采集器
产品详情
产品概述
振弦式表面应变计适用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物内部的应变量。加装配套附件可组成多向应变计组、无应力计、岩石应变计。若加装温度传感器即可同步测量安装点的温度，适用于桥梁、隧道、轨道交通、水利、建筑物等场景。 搭配我公司振弦式传感器采集器可实现对现场传感器实时数据进行采集并转换成对应 物理量，通过 485、4G、NB-IoT、LoRa 等数据传输方式上传。
功能特点
采用振弦理论设计、全不锈钢结构制造；
具有灵敏度与精度高、线性与稳定性好等优点；
对集中载荷反应灵敏、测值可靠和稳定性好；
支持增加温度检测功能；
搭配我公司振弦式传感器采集器可实现后台终端实时监测。
主要技术参数
| 温度测量 | 可加装温度传感器，-20～+60℃ |
| 默认线长 | 2m |
| 测量标距及量程 | 100mm（拉伸：800με，压缩：800με） |
| 分辨力 | ≤0.5%F·S |
| 非线性度 | ≤2%F·S |
| 不重复度 | ≤0.5%F·S |
| 综合误差 | ≤2.5%F·S |
产品选型
| RS- | 公司代号 | |||
| ZX- | 振弦式传感器 | |||
| ZXT- | 振弦式传感器+温度测量 | |||
| BMYB- | 表面应变计 | |||
| HNTYB- | 混凝土应变计 | |||
| 1 | 1代壳体 | |||

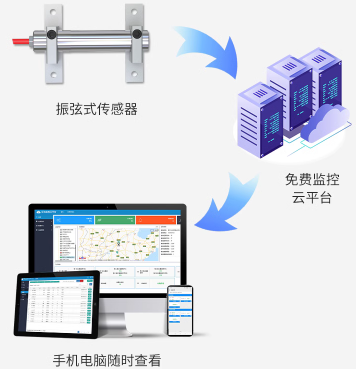

系统框架图
尺寸说明
安装说明

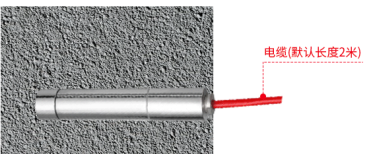

埋设安装： 仪器埋入混凝土结构物中时，一般采取两个方法。一种是直接将仪器浇筑到混凝土混合料中，一种是先把仪器浇筑到预制块内，然后再将预制块浇筑在混凝土结构物中。 在直接浇筑的时候，应将仪器按设计要求固定好位置，摆正仪器的方向，保证在浇筑时不发生移动。电缆同样要绑扎在钢筋上，但是要松动些，靠近仪器的地方要打回环， 避免因振捣而损坏仪器或者电缆。混凝土应变计随着实际使用情况的不同，可灵活选择埋设的方式。同时，由多个应变计也可组成多向应变计或者无应力计。

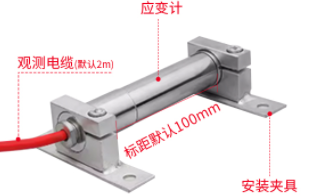

表面安装安装时，将安装支架使用膨胀螺丝固定到带侧面，注意安装间距尽量在传感器两侧， 安装完后读取数值即可，该方案容易受外部环境影响。

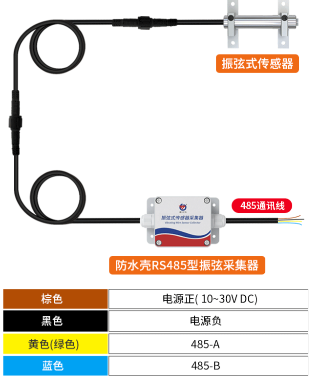

接口说明
