振弦式钢筋计
产品型号：RS-ZX/ZXT-GJJ-1
振弦式钢筋计（别名：钢筋应力计、锚杆应力计、混凝土支撑轴力计）是一种用于监测钢筋混凝土结构中钢筋的应力，包括大坝、桥梁、预制和现浇混凝土桩基、防渗墙、大中型建筑等所有混凝土结构中的钢筋应力和环境温度。
相关产品
无线振弦式传感器采集器
多通道振弦传感器采集仪
振弦式锚索计采集器
振弦式渗压计
振弦式表面应变计
振弦式钢筋计
振弦式锚索计
振弦式土压力计
振弦式轴力计
振弦式传感器采集器（小防水壳）
大王字壳振弦式传感器采集器
产品详情
产品概述
振弦式钢筋计（别名：钢筋应力计、锚杆应力计、混凝土支撑轴力计）是一种用于监测钢筋混凝土结构中钢筋的应力，包括大坝、桥梁、预制和现浇混凝土桩基、防渗墙、大中型建筑等所有混凝土结构中的钢筋应力和环境温度。钢筋计还用于测量锚杆的应力。若加装温度传感器即可同步测量安装点的温度。
搭配我公司振弦式传感器采集器可实现对现场传感器实时数据进行采集并转换成对应物理量，通过 485、4G、NB-IoT、LoRa 等数据传输方式上传。
功能特点
传感器分辨力高、抗干扰性能强；
对集中载荷反应灵敏、测值可靠和稳定性好；
支持增加温度检测功能；
搭配我公司振弦式传感器采集器可实现后台终端实时监测。
主要技术参数
| 温度测量 | 可加装温度传感器，-20～+60℃ |
| 默认线长 | 2m |
| 分辨力 | ≤0.08%F·S |
| 不重复度 | ≤0.5%F·S |
| 综合误差 | ≤2.0%F·S |
| 测量范围 | 直径：20mm（测量范围——拉力：0-60kN，压力：0-30kN）； 直径：22mm（测量范围——拉力：0-80kN，压力：0-40kN）； 直径：25mm（测量范围——拉力：0-100kN，压力：0-50kN）； 直径：28mm（测量范围——拉力：0-120kN，压力：0-60kN）； 直径：32mm（测量范围——拉力：0-160kN，压力：0-80kN）。 其余规格及量程支持定制。 默认发货规格及量程： 直径：20mm，（测量范围——拉力：0-60kN，压力：0-40kN）。 |
产品选型
| RS- | 公司代号 | |||
| ZX- | 振弦式传感器 | |||
| ZXT- | 振弦式传感器+温度测量 | |||
| GJJ- | 钢筋计 | |||
| 1 | 1代壳体 | |||

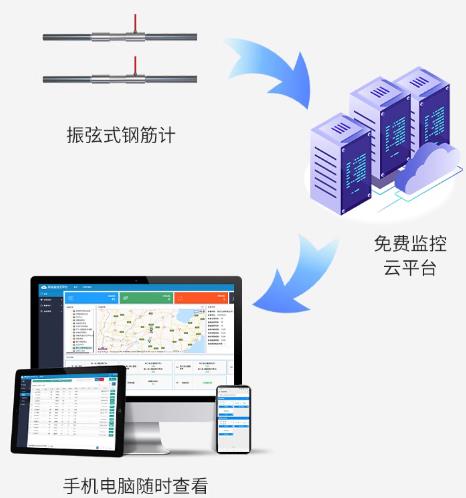

系统框架图

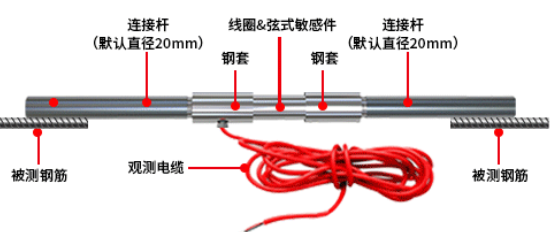

尺寸说明
安装说明

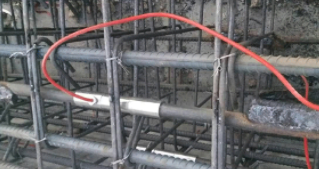

焊接安装方式
焊接安装方式包括坡口焊、电渣对焊、搭接焊及绑条焊等，具体焊接方式以现场监理 工程师指定的方法进行焊接。对于焊缝深度、宽度及搭接长度应符合工程技术或相关焊接规范，而搭接焊会对钢筋计产生一定的弯曲影响导致测量精度下降，通常不予推荐。为避免造成不必要的损失，焊接安装时一定要仔细阅读注意事项。

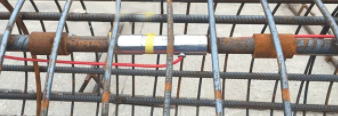

机械式连接安装（直螺纹连接、套管连接）
采用螺纹连接接长钢筋计可减少现场焊接工作量和施工干扰，要求钢筋计的连接杆和结构钢筋的接头加工成相同直径的螺纹，并配以内螺纹管套，可在现场直接安装。

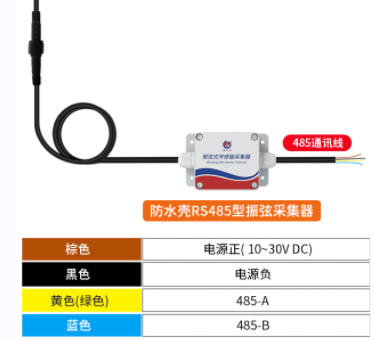

接口说明
