隧道风速风向检测仪
产品型号：RS-CFSFX-*-2HS
隧道风速风向检测仪采用超声波时差测量原理，使用过程中沿隧道行车轴线采集气流参数，以正负数值表征气流相对车行方向的顺、逆状态，可精准输出隧道轴向风速、隧道气流顺逆状态，设备无任何机械转动部件，无启动风速限制，实现了零风速工作。
产品详情
产品概述
根据国标要求，隧道通风计算、风机联动调控、火灾防烟排烟均需依靠“洞内轴向风速数据”，通过区分正负气流判定顺逆向风流，保障洞内空气置换、火灾烟气有序导流，规避尾气堆积、烟气逆流带来的通行安全隐患。
隧道风速风向检测仪采用超声波时差测量原理，使用过程中沿隧道行车轴线采集气流参数，以正负数值表征气流相对车行方向的顺、逆状态，可精准输出隧道轴向风速、隧道气流顺逆状态；相较于传统风杯、旋翼式风速仪，设备无任何机械转动部件，无启动风速限制，实现了零风速工作，大大提升了设备的测量精度。
功能特点
利用发送的声波脉冲，测量接收端的时间差来计算风速和风向；
采用随机误差识别技术，大风下也可保证测量的低离散误差，使输出更平稳；
无启动风速限制，零风速工作，无角度限制，360°全方位，可同时获得风速、风向的数据；
整机外壳采用优质ABS材质，具有重量轻、没有任何移动部件、坚固耐用的特点。
主要技术参数
| 直流供电（默认） | 10-30VDC | |
| 最大功耗 | 485：0.6W 模拟量：0.5W 4G：1.0W | |
| 量程 | 风速 | -60~60m/s（可定制） |
| 风向 | 0~359° | |
| 精度 | 风速 | ±(0.2m/s±0.02*v)(v为真实风速)（0-20m/s,60%RH,25℃） |
| 风向 | ±3°（60%RH,25℃） | |
| 分辨率 | 风速 | 0.01 m/s |
| 风向 | 1° | |
| 变送器元件耐温及湿度： | -40-70℃ 0~95%（相对湿度）、无凝结 | |
| 抗风强度 | 75 m/s | |
| 响应时间 | 1s | |
| 防护等级 | IP65 | |
| 输出信号 | 4~20mA、0~5V、0~10V 、485(ModBus-RTU协议)、4G中国移动或中国联通或中国电信的手机网络 | |
产品选型
| RS- | 公司代号 | ||||
| CFSFX- | 超声波风速风向变送器 | ||||
| N01- | 485接口输出 | ||||
| I20- | 4~20mA电流输出 | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| 4G- | 4G方式上传 | ||||
| 2HS- | 隧道专用（无法搭配电子指南针使用） | ||||

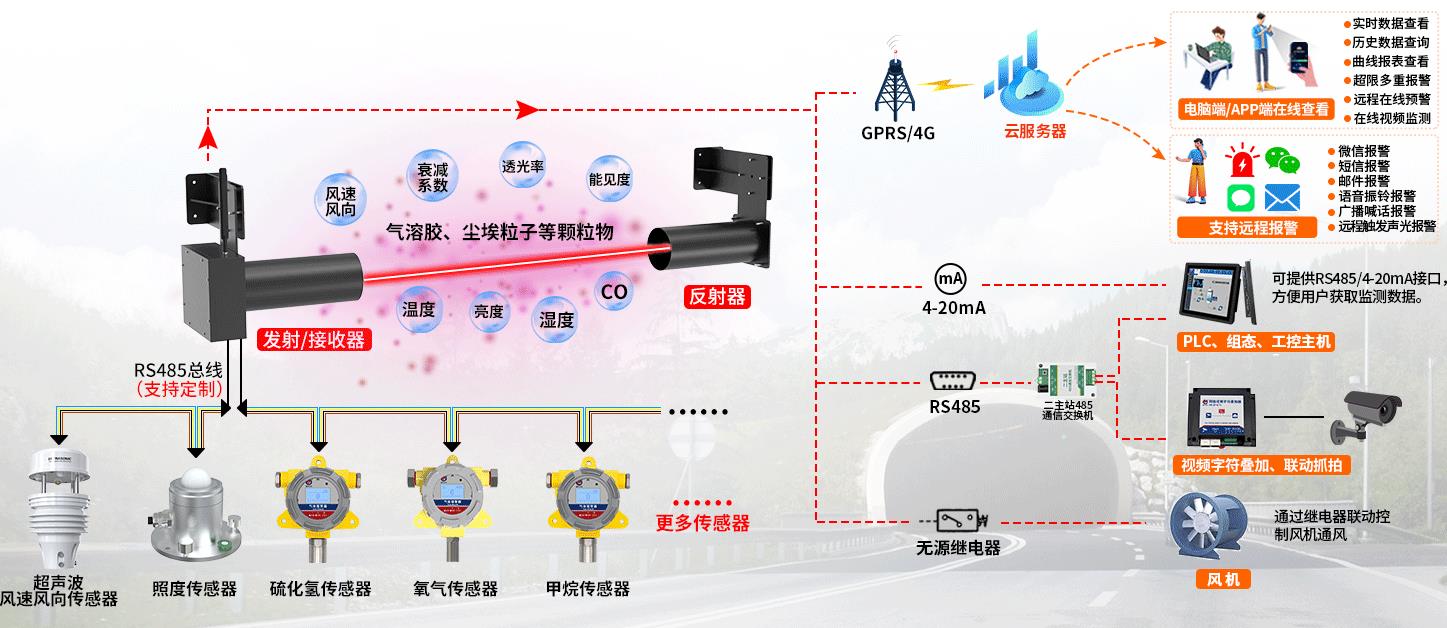

系统框架图

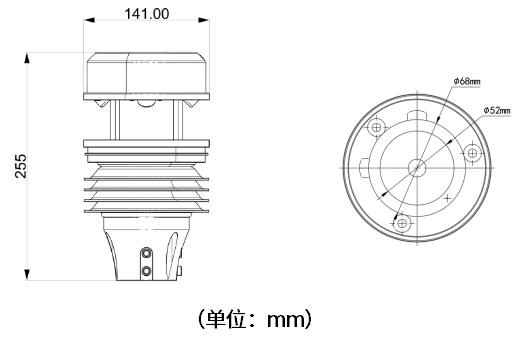

尺寸说明
安装说明

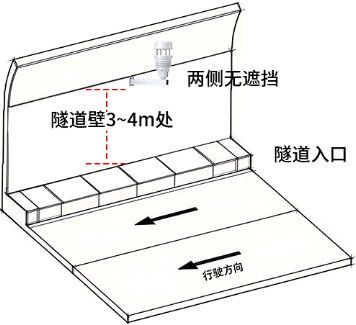

安装位置需选择行车方向的右侧隧道壁，高度介于3至4米之间；

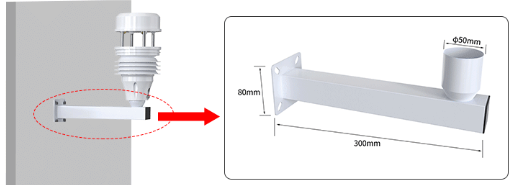

使用横臂安装支架，利用我司配送的安装螺丝将设备固定与隧道墙面；
需保证设备壳体顶部箭头方向与行车方向（顺风方向）严格保持一致，避免测定的轴向风速有较大偏差。
接口说明
线色 | 说明 | 备注 |
棕色 | 电源正 | 12-30V DC |
黑色 | 电源地 | GND |
黄（绿）色 | 485-A | 485-A |
蓝色 | 485-B | 485-B |
