TVOC变送器
产品型号：RS-TVOC-*-2
我司推出的RS-TVOC-*-2-*变送器，能有效监测环境中的TVOC含量，本产品采用精装探头护套，探头与壳体直接相连外观美观大方。
产品详情
产品概述
TVOC是空气中三种有机污染物（多环芳烃、挥发性有机物和醛类化合物）中影响较为严重的一种。VOC是指室温下饱和蒸气压超过了133.32Pa的有机物，其沸点在50℃至250℃，在常温下可以蒸发的形式存在于空气中，它的毒性、刺激性、致癌性和特殊的气味性，会影响皮肤和黏膜，对人体产生极大损害。
我司推出的RS-TVOC变送器，能有效监测环境中的TVOC含量，支持多种信号输出方式，设备10-30V宽压供电，外壳防护等级高，能适应现场各种恶劣条件。
功能特点
采用国外进口高灵敏度的气体检测探头，技术成熟，并且使用高性能信号采集电路，信号稳定，准确度高。
TVOC测量量程0~60000ppb。
产品采用壁挂式防水壳，安装方便，防护等级高。
主要技术参数
485型：
| 直流供电（默认） | DC 10-30V |
| 最大功耗 | 0.5W |
| 工作环境 | -40℃~+80℃，0%RH~95%RH 非结露 |
| TVOC测量量程 | 0~60000ppb |
| 测量对象 | 挥发性有机物 |
| TVOC显示分辨率 | 1ppb |
| 数据刷新时间 | 1s |
| 预热时间 | ≤24h |
| TVOC测量精度 | 典型精度：8%FS(@C4H8，50000ppb，25℃，50%RH) |
| 输出信号 | RS485(ModBus协议) |
| 安装方式 | 壁挂式安装 |
模拟量型：
| 直流供电（默认） | DC 10-30V（0~10V输出型 只能24V供电） | |
| 最大功耗 | 0.4W | |
| 工作温湿度 | -40℃~+80℃，0%RH~95%RH 非结露 | |
| TVOC测量量程 | 0~60000ppb | |
| 测量对象 | 挥发性有机物 | |
| 数据刷新时间 | 2s | |
| 预热时间 | ≤24h | |
| TVOC测量精度 | 典型精度：8%FS(@C4H8，50000ppb，25℃，50%RH) | |
| 输出信号 | 4~20mA，0~5V，0~10V可选 | |
| 安装方式 | 壁挂式安装 | |
| 负载能力 | 电压输出 | 输出电阻≤250Ω |
| 电流输出 | ≤600Ω | |
WiFi型：
| 直流供电（默认） | DC 10-30V |
| 最大功耗 | 0.8W（24VDC） |
| 工作环境 | -20℃~+60℃，0%RH~95%RH 非结露 |
| TVOC测量量程 | 0~60000ppb |
| 测量对象 | 挥发性有机物 |
| TVOC显示分辨率 | 1ppb |
| TVOC 测量精度 | 典型精度：8%FS(@C4H8，50000ppb，25℃，50%RH) |
| 数据上传时间 | 默认 10s/次，10s~65535s 可设 |
| 数据采集时间 | 2s/次 |
| WIFI 通信参数 | 802.11b/g/n |
| 安全性 | 安全方式 WEP/WPA-PSK/WPA2-PSK 加密类型WEP/TKIP/AES |
产品选型
| RS- | 公司代号 | ||||
| TVOC- | TVOC变送器 | ||||
| N01- | 485通讯（ModBus-RTU协议） | ||||
| I20- | 4~20mA电流输出 | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| WIFI- | WIFI方式上传 | ||||
| 4G- | 4G方式上传 | ||||
| 2- | 壁挂王字壳 | ||||
| 4 | 内置精装探头 | ||||

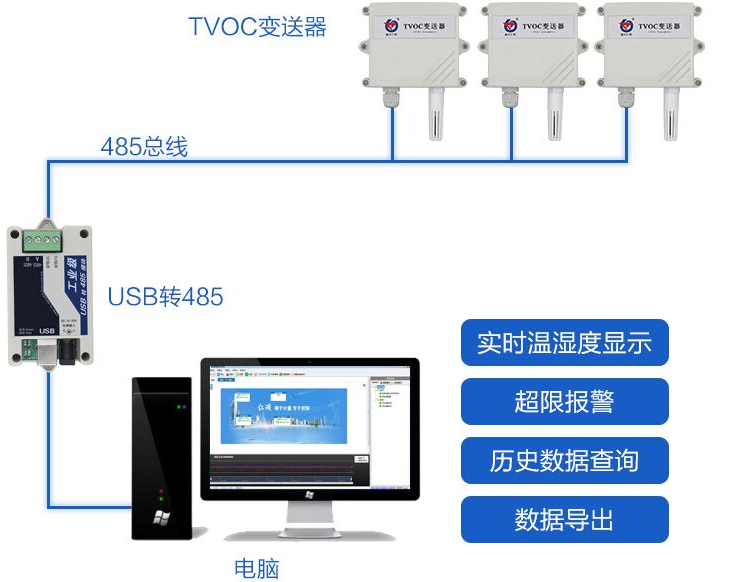

系统框架图

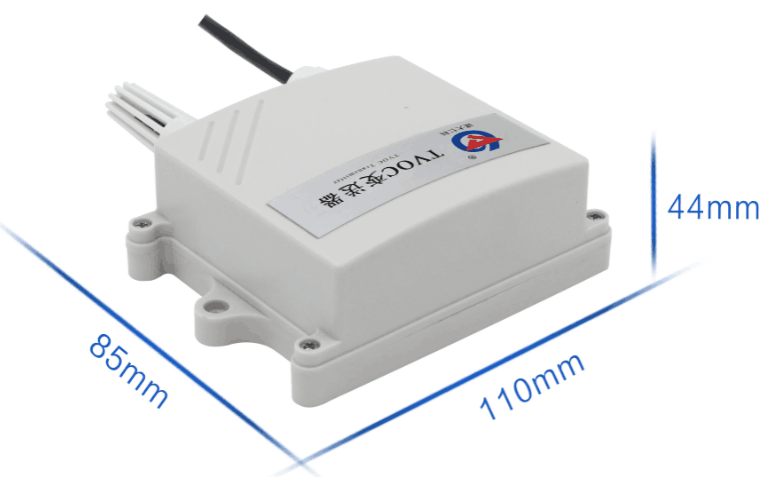

尺寸说明

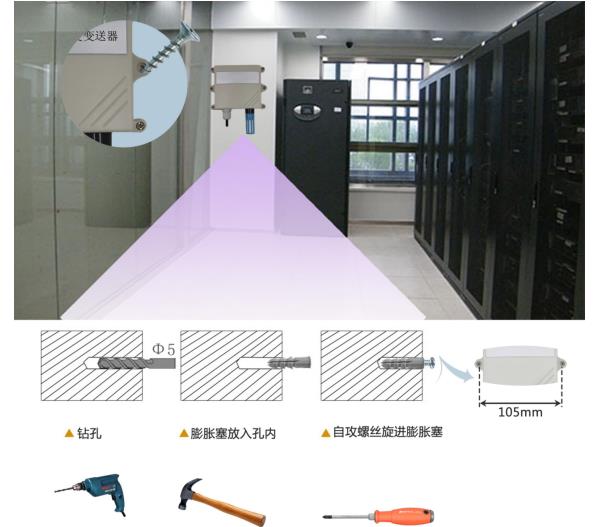

安装说明
接口说明
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
