产品型号:RS-WD-N01-1-*
红外测温传感器485型
485型工业管道式液晶温度变送器
485型工业管道式温度变送器
485单温度超宽温变送器
485王字壳单温度变送器
86壳液晶485单温度变送器
485数码管单温度变送器
485型工业风管式液晶温度变送器
485型工业风管式温度变送器
485型工业探杆温度变送器
485型工业探杆式液晶温度变送器
产品概述
该变送器标准86*86mm尺寸,可方便的嵌入现场接线盒,带有大屏液晶显示直观,探头内置型安装简单美观,探头外延型可用于特殊场合温度检测。产品广泛适用于通信机房、配电柜、仓库楼宇、工业控制现场等需要温度检测的场合。
功能特点
单温度变送器,大屏液晶显示;
采用标准 ModBus-RTU 通信协议,通信地址波特率可更改;
可直接安装于标准 86 型安装底盒;
采用10-30V宽压直流供电;
探头内置外置可选,可应用于不同的测温场合。
主要技术参数
直流供电(默认) | 10~30V DC | |
最大功耗 | 0.3W | |
默认精度 | 温度 | ±0.5℃(25℃) |
变送器电路工作温度 | -20℃~+60℃,0%RH~95%RH 非凝露 | |
外延扁高温探头测温范围 | -40℃~+120℃(使用高温线) | |
其他探头的测温范围 | -40℃~+80℃ | |
通信协议 | ModBus-RTU | |
输出信号 | 485信号 | |
开孔尺寸 | 60mm | |
长期稳定性 | 温度 | ≤0.1℃/y |
响应时间 | 温度 | ≤10s(1m/s风速) |
开孔尺寸 | 60mm | |
参数设置 | 通过上位机软件设置 |
产品选型
RS- | 公司代号 | ||||
WD- | 单温度变送、传感器 | ||||
N01- | RS485(ModBus-RTU协议) | ||||
1- | 86液晶壳 | ||||
1 | 外延圆形不锈钢探头 | ||||
2 | 外延磁吸式探头 | ||||
3 | 外延扁形不锈钢探头 | ||||
4 | 外延四分管螺纹探头 | ||||
3H | 外延扁高温探头 | ||||
1G | 外延圆形不锈钢探头带蝴蝶固定片 |
系统框架图

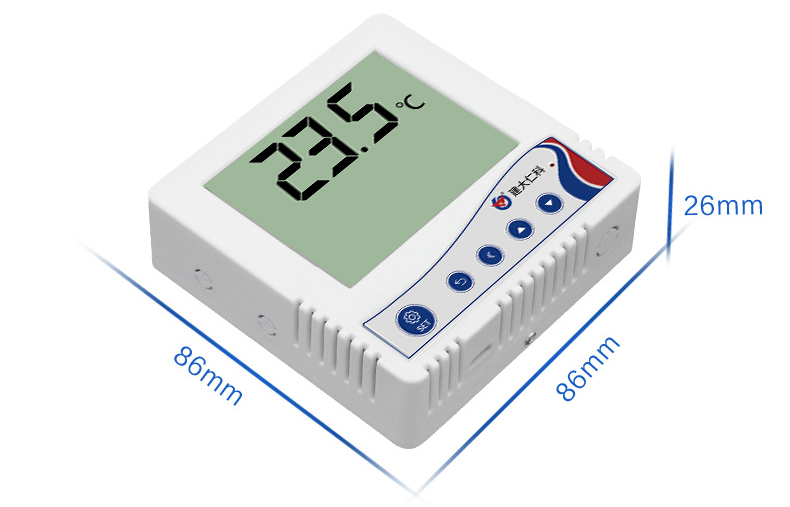

尺寸说明

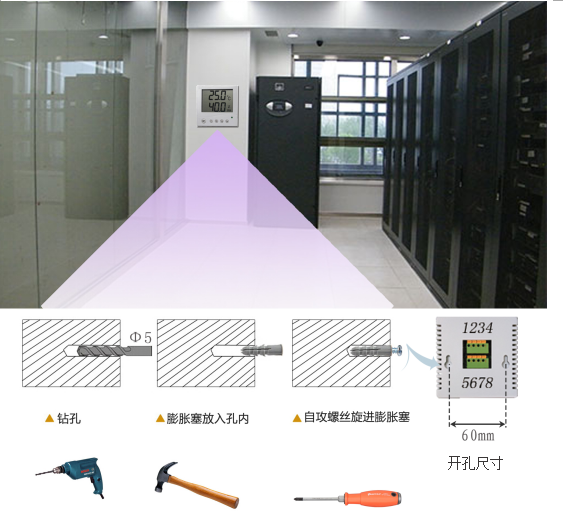

安装说明

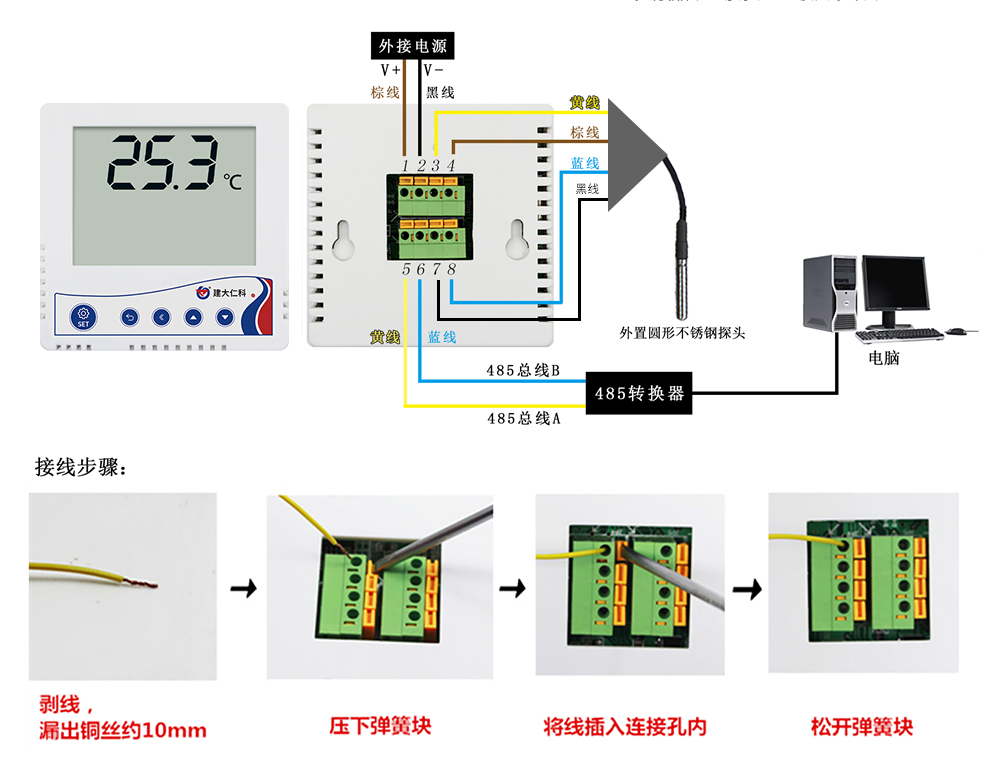

接口说明
圆不锈钢、四分管探头4线制接法
序号 | 说明 | 序号 | 说明 |
1 | 电源正(10~30V DC) | 5 | 485-A |
2 | 电源负 | 6 | 485-B |
3 | 传感器黄色线 | 7 | 传感器黑色线 |
4 | 传感器棕色线 | 8 | 传感器蓝色线 |
扁不锈钢、扁高温探头4线制接法
序号 | 说明 | 序号 | 说明 |
1 | 电源正(10~30V DC) | 5 | 485-A |
2 | 电源负 | 6 | 485-B |
3 | 传感器绿色线 | 7 | 传感器黑色线 |
4 | 传感器红色线 | 8 | 传感器蓝色线 |
磁吸式探头4线制接法
序号 | 说明 | 序号 | 说明 |
1 | 电源正(10~30V DC) | 5 | 485-A |
2 | 电源负 | 6 | 485-B |
3 | 传感器绿色线 | 7 | 传感器黑色线 |
4 | 传感器棕色线 | 8 | 传感器蓝色线 |
