485数码管单温度变送器
产品型号：RS-WD-N01-SMG-*
红外测温传感器485型
485型工业管道式液晶温度变送器
485型工业管道式温度变送器
485单温度超宽温变送器
485王字壳单温度变送器
86壳液晶485单温度变送器
485数码管单温度变送器
485型工业风管式液晶温度变送器
485型工业风管式温度变送器
485型工业探杆温度变送器
485型工业探杆式液晶温度变送器
产品概述
RS-WD-*-2和RS-WD-*-SMG单温度变送器均采用王字壳，具有防水功能，多用于室外。RS-WD-*-SMG单温度变送器具有显示功能，实时显示当前温度。产品采用高灵敏度感温元件，传感器具有测量精度高，抗干扰能力强等特点，保证了产品的优异测量性能。设备采用标准ModBus-RTU 通信协议，RS485信号输出，通信距离最大可达2000米（实测）。该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温度监测的场所。安全可靠，外观美观，安装方便。
功能特点
采用美国进口的测温单元，测量精准,设备外壳防水，可用于室外；
采用专用的 485 电路，通信稳定,可选择一路继电器输出或者蜂鸣器报警；
10~30 宽电压范围供电，规格齐全，安装方便；
采用高灵敏度感温元件，传感器具有测量精度高，抗干扰能力强。
主要技术参数
直流电源（默认） | 10-30V DC | ||
最大功耗 | 1.2W | ||
A准精度 | ±0.4℃（25℃） | ||
B准精度（默认） | ±0.5℃（25℃） | ||
变送器电路工作温度 | -20℃~+60℃，0%RH~80%RH | ||
探头工作湿度 | 0~100%RH | ||
探头工作温度 | 外延圆形不锈钢探头 | -40~+80℃ | |
外延磁吸式探头 | |||
外延扁形不锈钢探头 | |||
外延四分管螺纹探头 | -40~120℃ | ||
外延扁高温探头 | |||
通信协议 | ModBus-RTU通信协议 | ||
输出信号 | 485信号 | ||
温度显示分辨率 | 0.1℃ | ||
温度刷新时间 | 1s | ||
长期稳定性 | 温度 | ≤0.1℃/y | |
开孔尺寸 | 105mm | ||
产品选型
RS- | 公司代号 | ||||
WD- | 单温度变送、传感器 | ||||
N01- | RS485（ModBus-RTU协议） | ||||
SMG- | 壁挂数码管王字壳 | ||||
1 | 外延圆形不锈钢探头 | ||||
2 | 外延磁吸式探头 | ||||
3 | 外延扁形不锈钢探头 | ||||
4 | 外延四分管螺纹探头 | ||||
3H | 外延扁高温探头 | ||||
系统框架图
尺寸说明

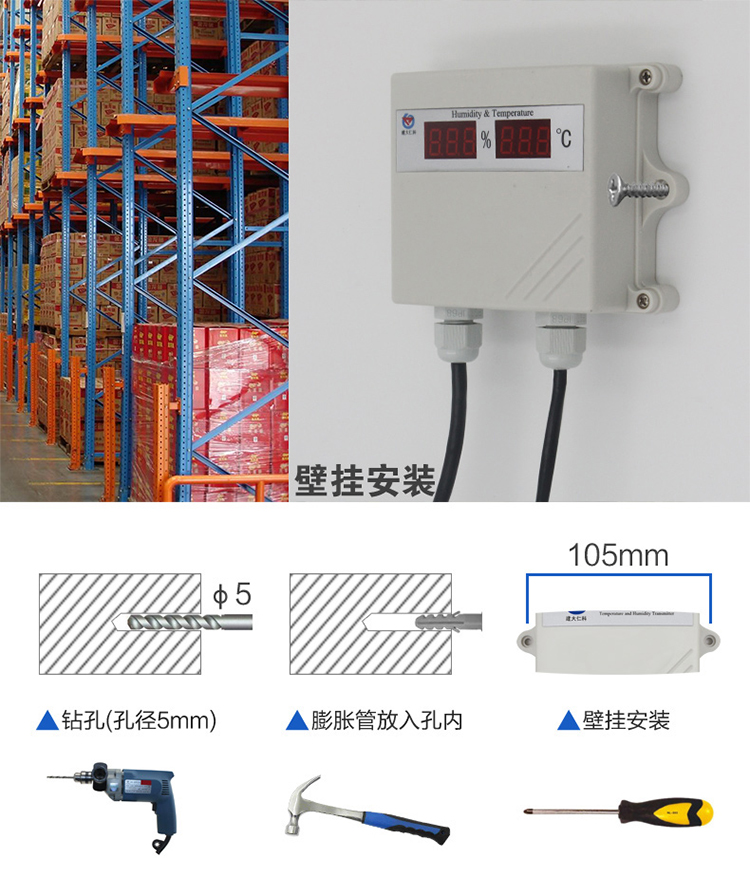

安装说明
接口说明
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
