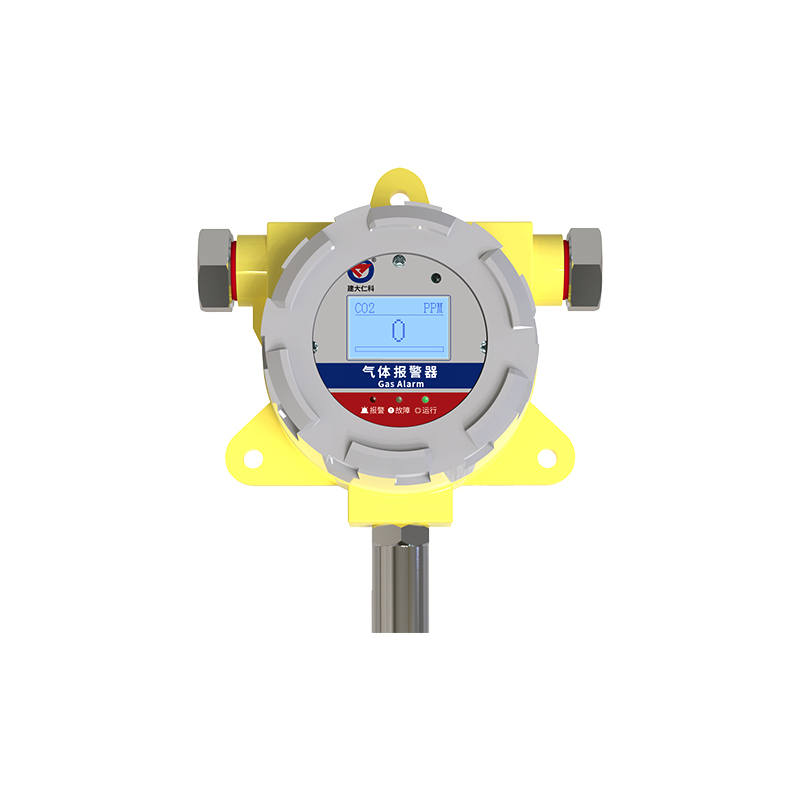

防爆式六氟化硫变送器
产品型号：RS-FPC-SF6-1000P-*
产品概述
我司设计的防爆SF6变送器，用于空气中气体浓度的检测，当浓度超过预置报警值时会发出声光报警信号，以提醒用户及时采取安全措施，防止爆炸及中毒事故发生，从而保障生命、财产安全。
该变送器采用NDIR原理，或半导体原理检测，经过标准气体标定，具有反应迅速灵敏、抗干扰能力强、长寿命、高重复性和高稳定性的特点。带有大屏液晶显示，防护等级IP65，防爆标志：Ex d IIC T6 Gb，可应用于户外恶劣的现场环境。
功能特点
量程0-500ppm、0-1000ppm、0-2000ppm、0-3000ppm；
采用远程红外遥控技术，无需拆卸即可修改参数；
采用NDIR原理、半导体原理检测；
可选配高品质液晶显示屏，现场可直接查看数值，夜晚亦可清晰显示；
现场供电采用10~30V直流宽压供电，可适应现场多种直流电源；
产品采用壁挂式防水壳，安装方便，防护等级IP65可应用于户外恶劣的现场环境。
主要技术参数
红外原理防爆六氟化硫变送器：
供电电源 | 10~30V DC（0~10V输出时采用24V供电） |
平均功耗 | 1.2W |
输出信号 | RS485、4~20mA、0~5V、0~10V |
重复性 | ≤3% |
稳定性 | ≤2%信号值/月 |
零点漂移 | ±3ppm |
SF6最大允许误差 | 0~1000ppm:±10% （@500ppm,60%RH,25℃） 0~2000ppm:±10% （@2000ppm,60%RH,25℃） |
SF6分辨率 | 1ppm |
SF6量程范围 | 0~1000ppm |
工作温度 | -20~50℃ |
工作湿度 | 15~90%RH 无冷凝 |
工作压力 | 90~110kPa |
响应时间 | ≤30s |
预热时间 | ≥30min |
安装方式 | 壁挂式 |
防爆标志 | Ex d IIC T6 Gb |
继电器带负载能力 | 250VAC 1A/30VDC 1A |
半导体型防爆六氟化硫变送器：
| 供电电源 | 10~30V DC（0~10V输出时采用24V供电） |
| 平均功耗 | 1.2W |
| 输出信号 | 485输出（标准ModBus协议）、4~20mA、0~5V、0~10V |
| 重复性 | ≤5% |
| 稳定性 | ≤2%信号值/月 |
| 零点漂移 | ±3ppm |
| SF6最大允许误差 | ±10% （@500ppm,60%RH,25℃） |
| SF6分辨率 | 10ppm |
| SF6量程范围 | 0~500、0~1000ppm |
| 工作温度 | -20~50℃ |
| 工作湿度 | 15~90%RH 无冷凝 |
| 工作压力 | 90~110kPa |
| 响应时间 | ≤60s |
| 预热时间 | ≥30min |
| 安装方式 | 壁挂式 |
| 防爆标志 | Ex d IIC T6 Gb |
| 继电器带负载能力 | 250VAC 1A/30VDC 1A |
以上所有规格参数均在环境条件：温度20℃、相对湿度50%RH、1个大气压，待测气体浓度最大不超过传感器量程的环境下测得。
以上陈述的性能数据是在使用我司测试系统及软件的测试条件下获取的。为了持续改进产品，我司保留更改设计功能和规格的权利，最新技术参数请于购买前参照我司官方说明书，本网站中体现的设备技术参数不能代表本设备最新参数。如有出入，恕不另行通知。
产品选型
| RS- | 公司代号 | |||||
| FPC- | 带显示防爆壳体 | |||||
| FPC-N- | 不带显示防爆壳体 | |||||
| SF6- | SF6变送器 | |||||
| SF6S- | （半导体原理）六氟化硫变送器 | |||||
| 500P- | 量程0-500ppm | |||||
| 1000P- | 量程0-1000ppm | |||||
| 2000P- | 量程0-2000ppm | |||||
| 3000P- | 量程0-3000ppm | |||||
| N01- | RS485（ModBus协议） | |||||
| I20- | 4~20mA电流输出 | |||||
| V05- | 0~5V电压输出 | |||||
| V10- | 0~10V电压输出 | |||||
| 空 | 无声光报警器 | |||||
| A | 加声光报警器 | |||||
| R01 | 无源继电器输出 | |||||

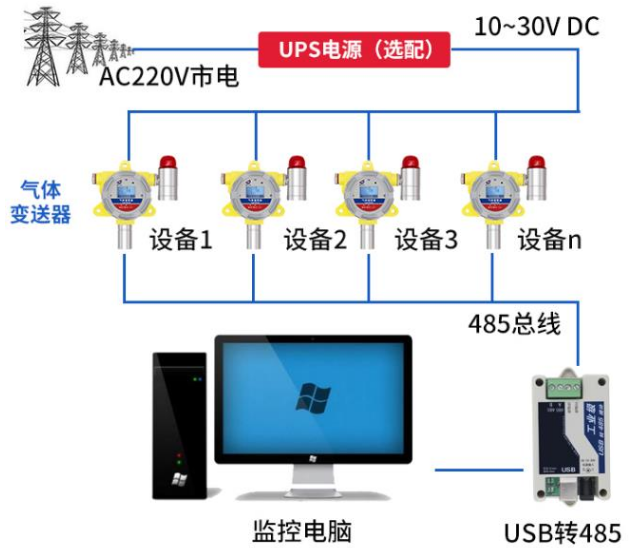

系统框架图

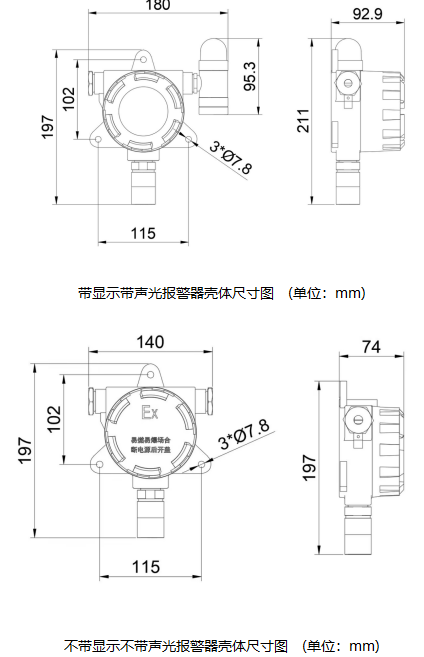

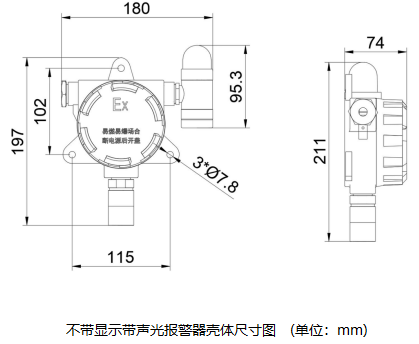

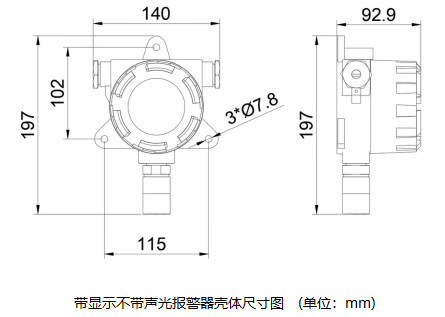

尺寸说明

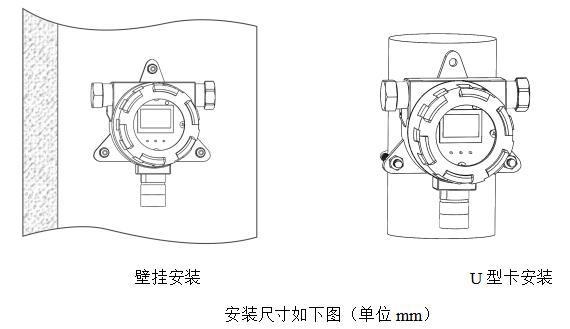

安装说明
安装注意事项：由于六氟化硫气体密度大于空气密度，则在安装时应尽量靠近地面安装。

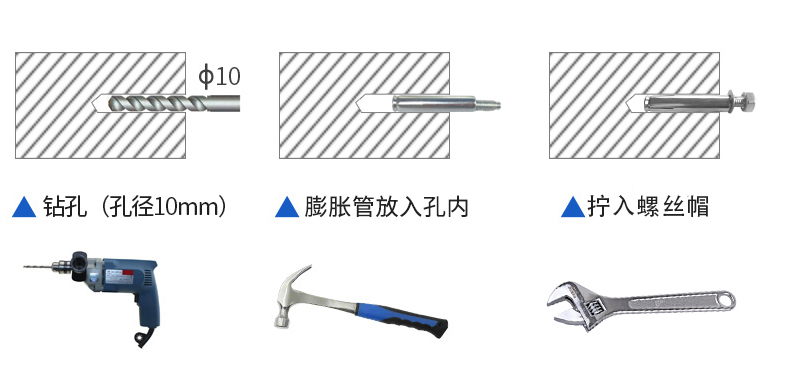

膨胀螺丝安装时，先在墙体或其它固定平面打孔，将膨胀塞放入孔内，拧入螺丝帽使膨胀塞膨胀，然后卸下螺丝帽安装设备，最后拧入螺丝帽将设备固定。
接口说明
宽电压电源输入10~30V均可。485信号线接线时注意A/B两条线不能接反，总线上多台设备间地址不能冲突。
线色 | 说明 | |
电源（设备左侧出线） | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通信（设备左侧出线） | 黄色 | 485-A |
蓝色 | 485-B | |
无源继电器类型 （设备右侧出线） | 黄色 | 继电器常开触点 （黄色、蓝色） |
