数码管王字壳485型温湿度传感器
产品型号：RS-WS-N01-SMG-*
壁挂经济型485温湿度传感器
温湿度看板485型
大液晶485温湿度变送记录仪
探头型温湿度变送器
王字壳液晶温湿度传感器
壁挂式温湿度485型传感器
数显管道式485型温湿度传感器
长管道式温湿度传感器
露点温度变送器
扁卡轨壳485型温湿度传感器
485型工业管道式液晶温湿度变送器
485型工业管道式温湿度变送器
产品概述
该产品为壁挂高防护等级外壳，防护等级IP65，防雨雪且透气性好，具有显示功能， 实时显示当前温湿度。电路采用美国进口工业级微处理器芯片、进口高精度温度传感器，确保产品优异的可靠性、高精度和互换性。本产品采用颗粒烧结探头护套，探头与壳体直接相连外观美观大方。输出信号类型分为RS485，最远可通信2000米，标准的ModBus协议，支持二次开发。
功能特点
采用瑞士进口的测量单元，测量精准；
10~30V 宽电压范围供电，规格齐全，安装方便；
壁挂高防护等级外壳，防护等级 IP65，防雨雪且透气性好；
电路采用美国进口工业级微处理器芯片、进口高精度温度传感器，确保产品优异的可靠性、高精度和互换性。
主要技术参数
直流供电（默认） | DC 10~30V | |
最大功耗 | RS485输出 | 0.4W |
A准精度
| 湿度 | ±2%RH(60%RH,25℃) |
温度 | ±0.4℃（25℃） | |
B准精度 （默认） | 湿度 | ±3%RH(60%RH,25℃) |
温度 | ±0.5℃（25℃） | |
信号输出 | RS485输出（标准ModBus-RTU协议） | |
设备通信参数 | 默认地址码1，默认波特率4800（可通过配置软件修改） | |
协议帧格式 | 无校验，8位数据位，1位停止位（N，8，1） | |
温度量程 | -40℃~+120℃，默认-40℃~+80℃ | |
湿度量程 | 0%RH-100%RH | |
变送器电路工作温湿度 | -40℃~+60℃，0~95%RH（非结露） | |
长期稳定性 | 湿度 | ≤1%RH/y |
温度 | ≤0.1℃/y | |
响应时间 | 湿度 | ≤8s(1m/s风速) |
温度 | ≤25s(1m/s风速) | |
产品选型
RS- | 公司代号 | ||||
WS- | 温湿度变送、传感器 | ||||
N01- | RS485（ModBus-RTU协议） | ||||
SMG- | 壁挂数码管王字壳 | ||||
3 | 内置西门子头 | ||||
4 | 内置精装探头 | ||||
5 | 外置精装探头 | ||||
6 | 外置防水探头 | ||||
7 | 外置高灵敏度探头 | ||||
9 | 外置金属防水探头 | ||||
A | 外置四分管螺纹探头 | ||||
B | 外置宽温探头 | ||||
系统框架图

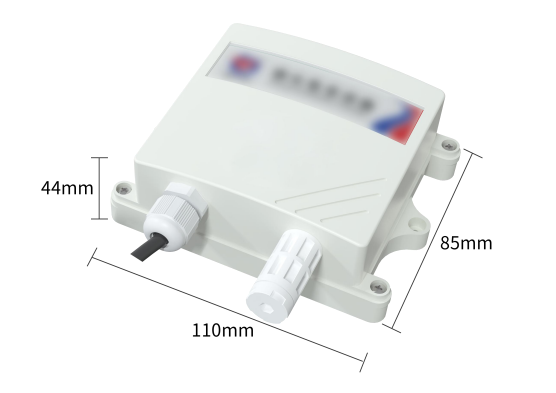

尺寸说明

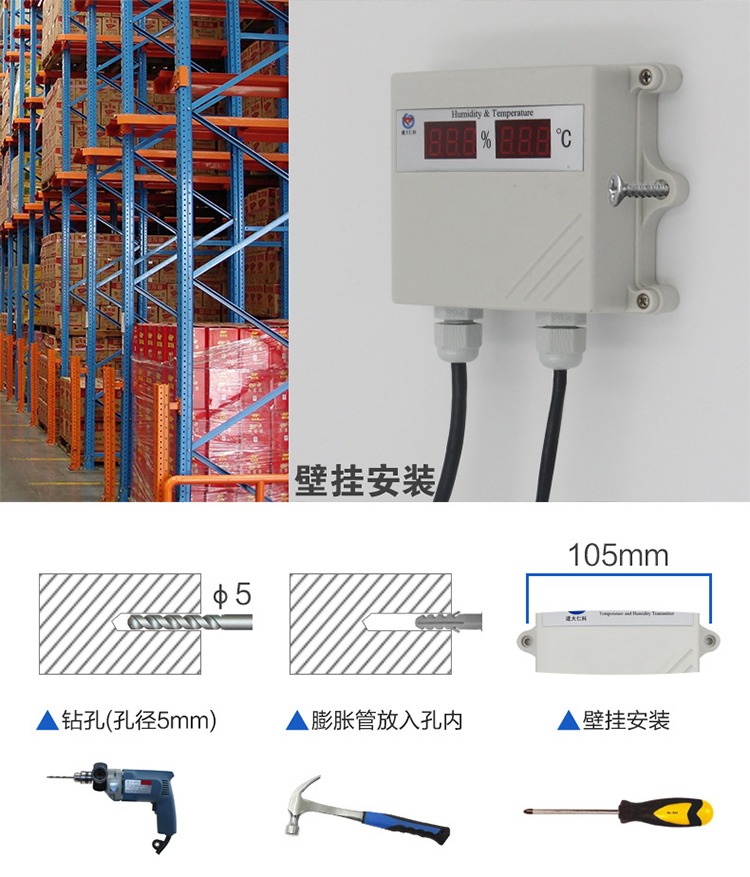

安装说明
接口说明
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
