长管道式温湿度传感器
产品型号：RS-WS-N01-9L
壁挂经济型485温湿度传感器
温湿度看板485型
大液晶485温湿度变送记录仪
探头型温湿度变送器
王字壳液晶温湿度传感器
壁挂式温湿度485型传感器
数显管道式485型温湿度传感器
长管道式温湿度传感器
露点温度变送器
扁卡轨壳485型温湿度传感器
485型工业管道式液晶温湿度变送器
485型工业管道式温湿度变送器
产品概述
该变送器专业应用于管道温湿度测量。采用进口温湿度测量单元，漂移小、精准度高。管道式安装方式，现场 安装方便，采用抗干扰电路设计，可经受住现场变频器等各种强电磁干扰；设备采用防水外壳设计，探头过滤网采 用 25μm 高强度不锈钢材料，既能保证气体分子进入又防止粉尘颗粒及水滴进入，可应用于潮湿、高粉尘场合， 经久耐用。
功能特点
485通信接口，标准ModBus-RTU协议，通信地址、波特率可设置，通信线最长可达2000米；
温度精度±0.5℃、湿度精度±3%RH，高精度、低漂移；
采用专用的EMC抗干扰器件，现场可经受住强电磁干扰，工业级处理芯片，使用范围宽；
10～30V宽电压范围供电，远距离集中供电仍能正常工作。
主要技术参数
直流电源（默认） | 10-30V DC | |
最大功耗 | 0.048W | |
A准精度 | 湿度 | ±2%RH（60%RH，25℃） |
温度 | ±0.4℃（25℃） | |
B准精度（默认） | 湿度 | ±3%RH（60%RH，25℃） |
温度 | ±0.5℃（25℃） | |
变送器元件耐温及湿度 | -40℃~+80℃，0%RH~95%RH （非结露） | |
通信协议 | ModBus-RTU通信协议 | |
输出信号 | 485信号 | |
温度显示分辨率 | 0.1℃ | |
湿度显示分辨率 | 0.1%RH | |
温湿度刷新时间 | 1s | |
长期稳定性 | 温度 | ≤0.1℃/y |
湿度 | ≤1%RH/y | |
响应时间 | 温度 | ≤25s（1m/s风速） |
湿度 | ≤8s（1m/s风速） | |
参数设置 | 通过软件设置 | |
产品选型
RS- | 公司代号 | |||
WS- | 温湿度变送器、传感器 | |||
N01- | 485输出(ModBus-RTU协议) | |||
9L | 长杆管道壳 | |||
系统框架图

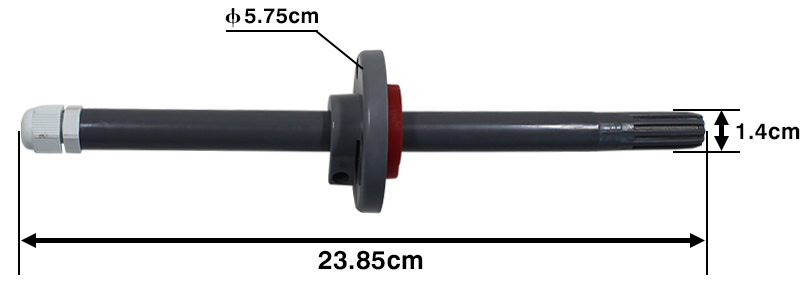

尺寸说明

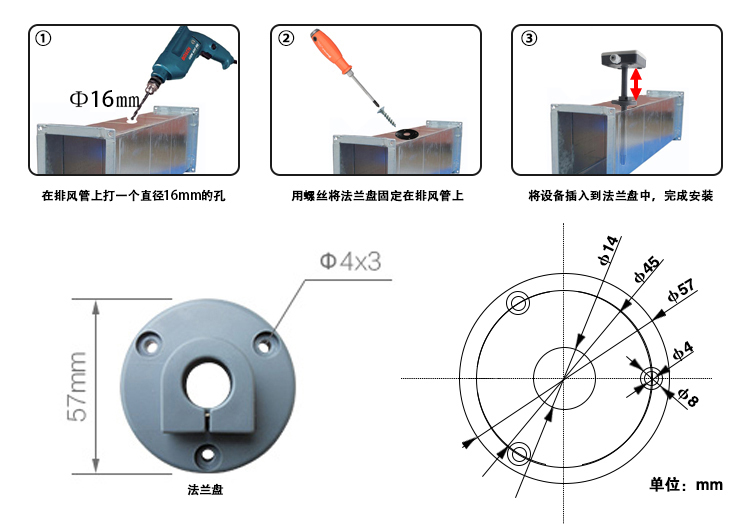

安装说明
接口说明
线色 | 说明 | |
电源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通信 | 黄色 | 485-A |
蓝色 | 485-B |
