壁挂式温湿度485型传感器

产品型号:RS-WS-N01-5

RS-WS-N01-5温湿度变送器采用瑞士进口的测量单元,测量精准。采用专用的485电路,标准ModBus-RTU通信协议,地址波特率可设置,485通信距离最远2000米。壳体采用壁挂卡扣式安装,安装简单。10~30V宽电压范围供电。
产品详情

产品概述

该变送器带有液晶显示,实时显示温湿度,背部有两种出线方式。设备采用标准ModBus-RTU 通信协议,RS485信号输出,通信距离最大可达2000米(实测)。探头内置,广泛适用于通讯机房、仓库楼宇以及自控等需要温湿度监测的场所。安全可靠,外观美观,安装方便。

功能特点

大屏液晶显示,美观大方;

按键可设置参数,操作方便;

10~30V 直流宽电压范围供电;

采用高精度温湿度测量单元,现场自校准,长期稳定性好漂移小。

主要技术参数

直流电源(默认)

10-30V DC

最大功耗

0.036W

A准精度

湿度

±2%RH(60%RH,25℃)

温度

±0.4℃(25℃)

B准精度(默认)

湿度

±3%RH(60%RH,25℃)

温度

±0.5℃(25℃)

变送器电路工作温湿度

-20℃~+60℃,0~95%RH(非结露)

探头工作温度

-40~+80℃

探头工作湿度

0~100%RH

通信协议

ModBus-RTU通信协议

输出信号

485信号

温度显示分辨率

0.1℃

湿度显示分辨率

0.1%RH

温湿度刷新时间

1s

长期稳定性

温度

≤0.1℃/y

湿度

≤1%RH/y

响应时间

温度

≤25s(1m/s风速)

湿度

≤8s(1m/s风速)

开孔尺寸

60mm

参数设置

通过软件设置或者按键直接修改

产品选型

RS-
公司代号

WS-
温湿度变送、传感器


N01-
RS485(ModBus协议)



5-
壁挂式




不带显示型




LCD液晶显示型

系统框架图

壁挂式温湿度485型传感器系统框架图

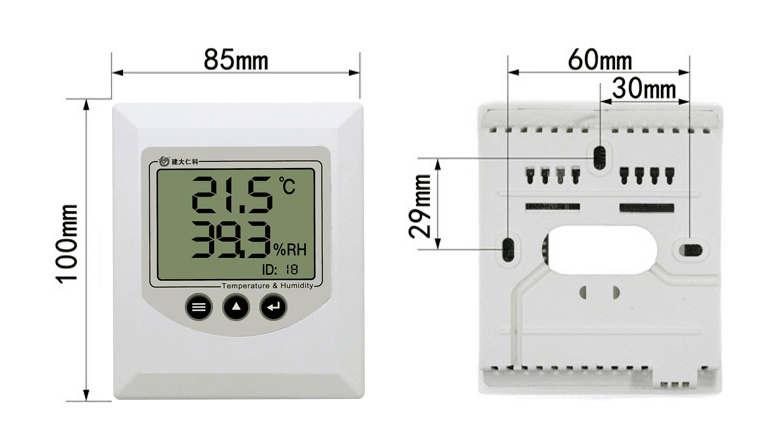

尺寸说明

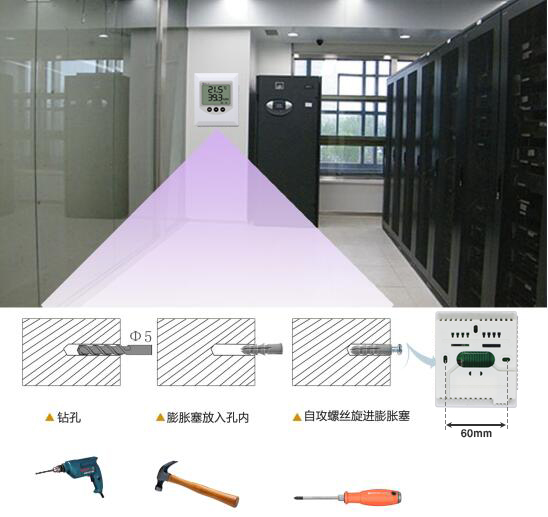

安装说明


接口说明


序号

说明

1

485B

2

电源负

3

电源正

4

485A
