数显管道式485型温湿度传感器
产品型号：RS-WS-*-SMG-*
该产品为壁挂高防护等级外壳，防护等级IP65，防雨雪且透气性好，具有显示功能， 实时显示当前温湿度。电路采用美国进口工业级微处理器芯片、进口高精度温度传感器，确保产品优异的可靠性、高精度和互换性。
相关产品
壁挂经济型485温湿度传感器
大液晶485温湿度变送记录仪
探头型温湿度变送器
王字壳液晶温湿度传感器
壁挂式温湿度485型传感器
数显管道式485型温湿度传感器
长管道式温湿度传感器
露点温度变送器
扁卡轨壳485型温湿度传感器
485型工业管道式液晶温湿度变送器
485型工业管道式温湿度变送器
86壳485型温湿度传感器
产品详情
产品概述
该产品为壁挂高防护等级外壳，防护等级IP65，防雨雪且透气性好，具有显示功能， 实时显示当前温湿度。电路采用美国进口工业级微处理器芯片、进口高精度温度传感器，确保产品优异的可靠性、高精度和互换性。本产品采用颗粒烧结探头护套，探头与壳体直接相连外观美观大方。输出信号类型分为RS485，最远可通信2000米，标准的ModBus协议，支持二次开发。
功能特点
采用瑞士进口的测量单元，测量精准。
采用专用的485电路，通信稳定。
10~30V宽电压范围供电，规格齐全，安装方便。
主要技术参数
| 直流供电（默认） | DC 10-30V | ||
| 最大功耗 | 0.4W | ||
| A准精度 | 湿度 | ±2%RH(60%RH,25℃) | |
| 温度 | ±0.4℃（25℃） | ||
| B准精度 （默认） | 湿度 | ±3%RH(60%RH,25℃) | |
| 温度 | ±0.5℃（25℃） | ||
| 变送器电路工作温湿度 | -40℃~+60℃，0%RH~95%RH（非结露） | ||
| 探头工作温度 | -40℃~+120℃，默认-40℃~+80℃ | ||
| 探头工作湿度 | 0%RH-100%RH | ||
| 温度显示分辨率 | 0.1℃ | ||
| 湿度显示分辨率 | 0.1%RH | ||
| 温湿度刷新时间 | 1s | ||
| 长期稳定性 | 湿度 | ≤1%RH/y | |
| 温度 | ≤0.1℃/y | ||
| 响应时间 | 湿度 | ≤8s(1m/s风速) | |
| 温度 | ≤25s(1m/s风速) | ||
| 输出信号 | RS485(ModBus协议) | ||
产品选型
| RS- | 公司代号 | |||||
| WS- | 温湿度变送、传感器 | |||||
| N01- | RS485（ModBus-RTU协议） | |||||
| I20- | 4-20mA型 | |||||
| V05- | 0-5V型 | |||||
| V10- | 0-10V型 | |||||
| SMG- | 壁挂数码管王字壳 | |||||

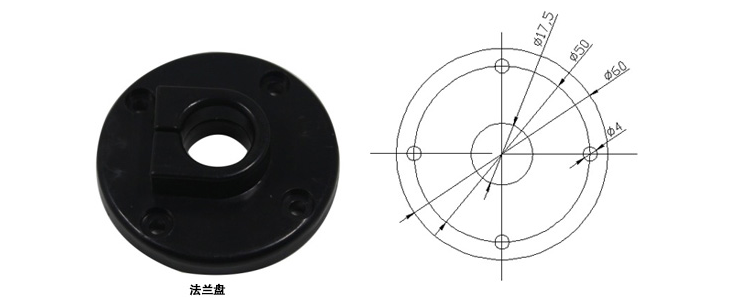

| FL | 法兰盘安装 | |||||
| LW | 四分管螺纹安装 | |||||
| 空 | 镀镍探头（默认探头，抗10m/s风，耐热性好） | |||||
| FW | 蜂窝探头（相比较默认探头对湿度环境反应灵敏，不防尘，无法使用在粉尘较大的环境，抗2.5m/s风） | |||||
| FF | 不锈钢防风探头 | |||||
系统框架图

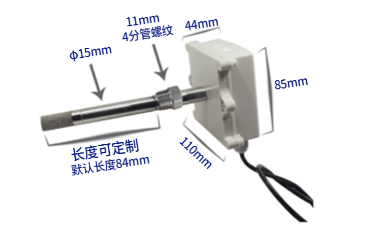

尺寸说明

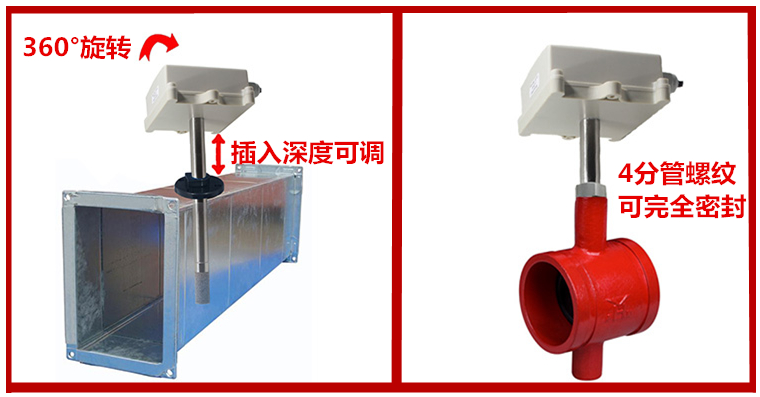

安装说明

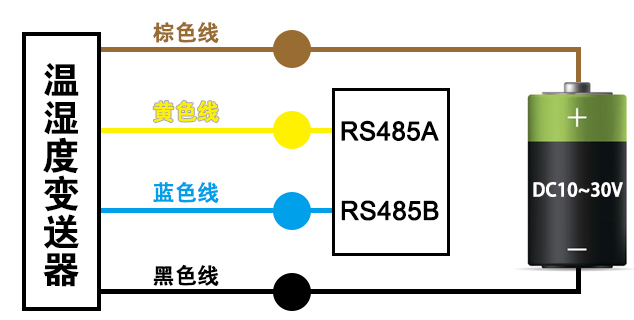

接口说明
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
