工业型壁挂温湿度变送器（485型）
产品型号：RS-WS-N01-2D
该产品为工业型壁挂高防护等级外壳，防护等级IP65，防雨雪且透气性好。
相关产品
壁挂经济型485温湿度传感器
温湿度看板485型
大液晶485温湿度变送记录仪
探头型温湿度变送器
王字壳液晶温湿度传感器
壁挂式温湿度485型传感器
数显管道式485型温湿度传感器
长管道式温湿度传感器
露点温度变送器
扁卡轨壳485型温湿度传感器
485型工业管道式液晶温湿度变送器
485型工业管道式温湿度变送器
产品详情
产品概述
该产品为工业型壁挂高防护等级外壳，防护等级IP65，防雨雪且透气性好。电路采用美国进口工业级微处理器芯片、进口高精度温湿度传感器，确保产品优异的可靠性、高精度和互换性。输出信号类型为RS485，最远可通信2000米，标准的ModBus协议，支持二次开发。
功能特点
电路采用美国进口工业级微处理器芯片、进口高精度温湿度传感器，长期稳定性好，漂移小、互换性好。
输出信号类型为RS485，最远可通信2000米，标准的ModBus协议，支持二次开发。
10~30V宽电压范围供电，支持壁挂和导轨两种安装方式，十分方便。
主要技术参数
| 直流供电（默认） | DC 10-30V | ||
| 最大功耗 | 0.4W | ||
| A准精度 | 湿度 | ±2%RH(60%RH,25℃) | |
| 温度 | ±0.4℃（25℃） | ||
| B准精度 （默认） | 湿度 | ±3%RH(60%RH,25℃) | |
| 温度 | ±0.5℃（25℃） | ||
| 变送器元件耐温及湿度 | -40℃~+80℃，0%RH~95%RH （非结露） | ||
| 探头工作温度 | -40℃~+120℃ 默认：-40℃~+80℃ | ||
| 探头工作湿度 | 0%RH-100%RH | ||
| 通信协议 | ModBus-RTU通信协议 | ||
| 输出信号 | 485信号 | ||
| 温度显示分辨率 | 0.1℃ | ||
| 湿度显示分辨率 | 0.1%RH | ||
| 温湿度刷新时间 | 1s | ||
| 开孔尺寸 | 70mm | ||
| 长期稳定性 | 湿度 | ≤1%RH/y | |
| 温度 | ≤0.1℃/y | ||
| 响应时间 | 湿度 | ≤8s(1m/s风速) | |
| 温度 | ≤25s(1m/s风速) | ||
| 参数设置 | 通过软件设置 | ||
产品选型
| RS- | 公司代号 | ||||
| WS- | 温湿度变送、传感器 | ||||
| N01- | 485通讯（ModBus-RTU协议） | ||||
| 2D- | 工业型壁挂 | ||||
| 空 | 外置精装探头（默认） | ||||
| 5 | 外延精装探头 | ||||
| 6 | 外延防水探头 | ||||
| 7 | 外延高灵敏度探头 | ||||
| 8 | 外延普通探头 | ||||
| 9 | 外延金属防水探头 | ||||
| A | 外延四分管螺纹探头 | ||||
| B | 外延宽温探头 | ||||
| ZJ | 外延夹持探头 | ||||
| HD | 外延活动螺纹探头 | ||||
| FW | 外延蜂窝型探头 | ||||
| FF | 外延不锈钢防风探头 | ||||
系统框架图

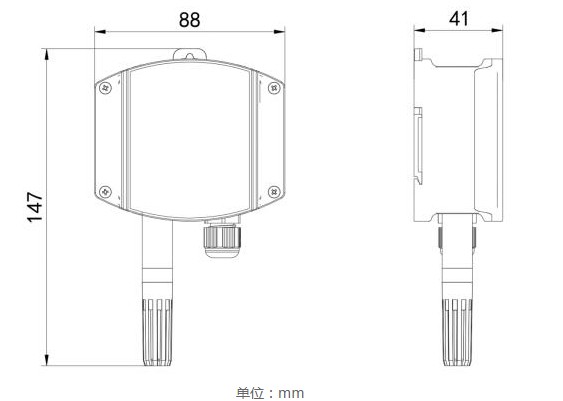

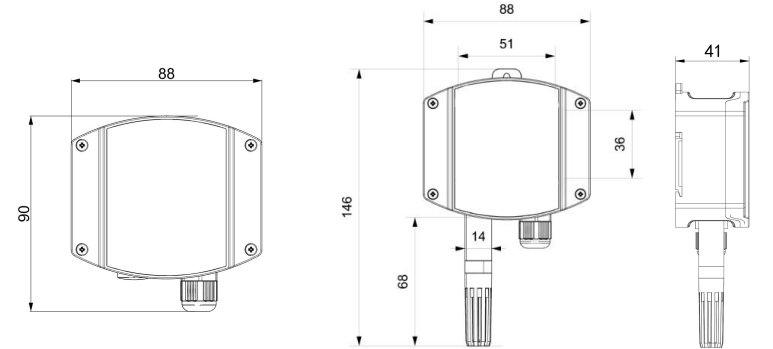

尺寸说明
安装说明

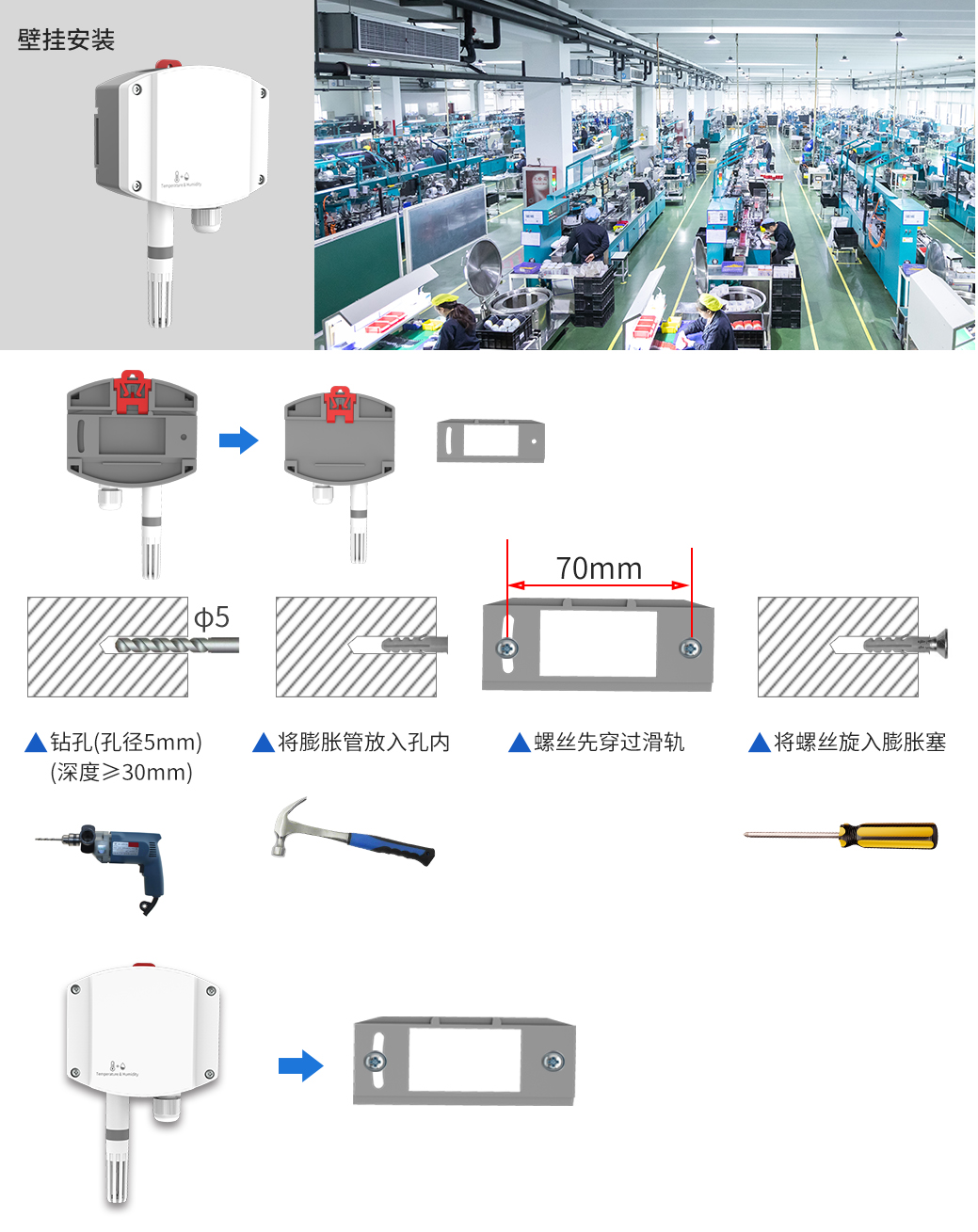

壁挂式安装

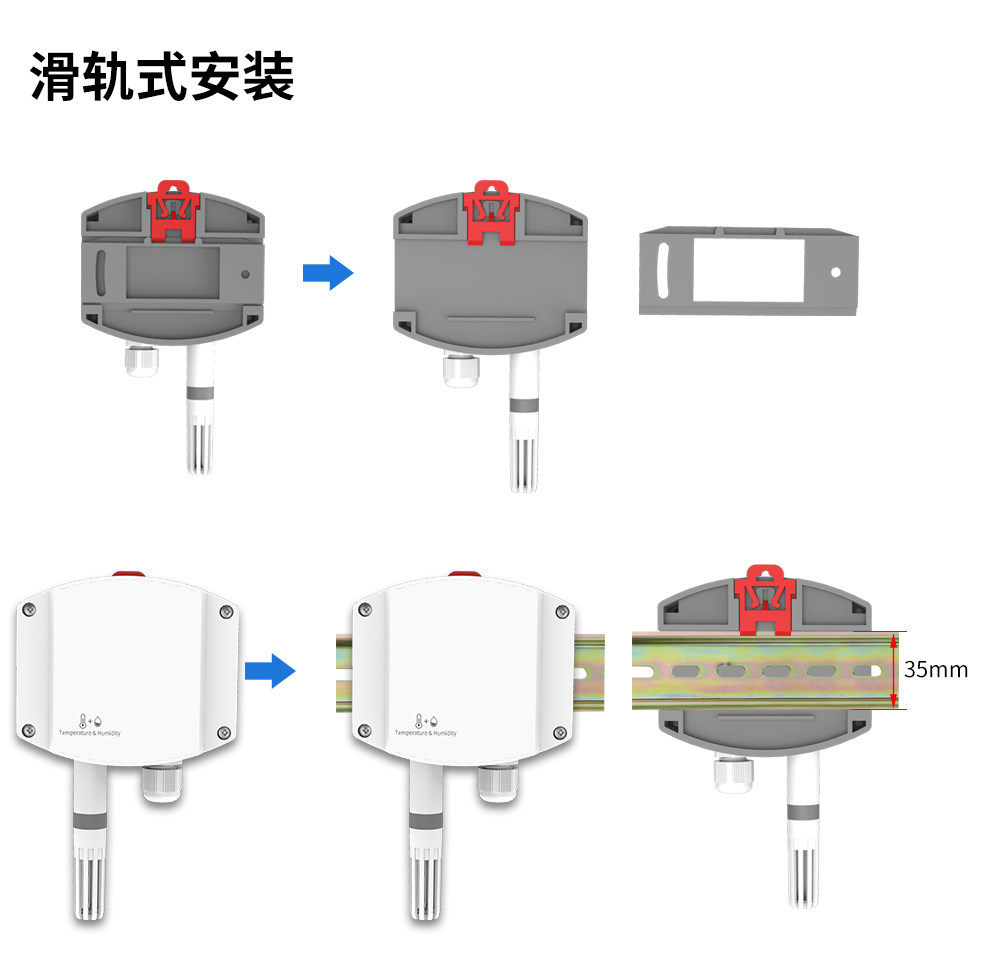

滑轨式安装

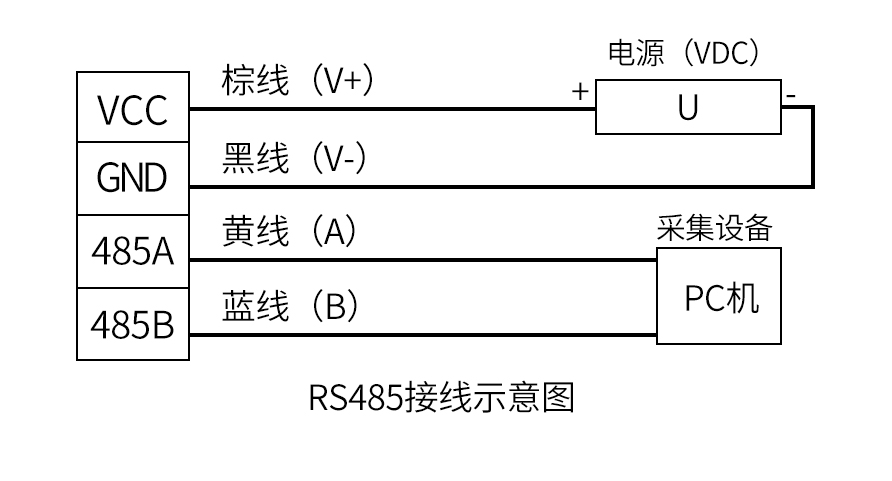

接口说明

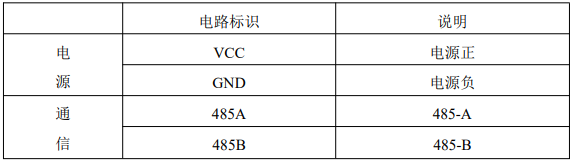

电路标识 | 说明 | |
电 源 | VCC | 电源正（10~30V DC） |
GND | 电源负 | |
通 信 | 485A | 485-A |
485B | 485-B |
