壁挂王字壳带OLED显示485型温湿度变送器

产品型号:RS-WS-N01-2-*

采用瑞士进口的测量单元,测量精准。 设备本身带有显示模块,可以直接观察到温湿度数据。 采用专用的485电路,通信稳定。 10~30V宽电压范围供电,规格齐全,安装方便。
产品详情

产品概述

该产品为壁挂高防护等级外壳,防护等级 IP65,防雨雪且透气性好。可直观的观察到 温湿度数据。电路采用美国进口工业级微处理器芯片、进口高精度温度传感器,确保产品优 异的可靠性、高精度和互换性。本产品采用颗粒烧结探头护套,探头与壳体直接相连外观美 观大方。输出信号类型分为 RS485,最远可通信 2000 米,标准的 modbus 协议,支持二次 开发。

功能特点

采用瑞士进口的测量单元,测量精准。

设备本身带有显示模块,可以直接观察到温湿度数据。

采用专用的485电路,通信稳定。

10~30V宽电压范围供电,规格齐全,安装方便。

主要技术参数

直流供电(默认)DC 10-30V
最大功耗                   0.15W(DC24V)
A准精度

湿度±2%RH(60%RH,25℃)
温度±0.4℃(25℃)
B准精度
(默认)
湿度±3%RH(60%RH,25℃)
温度±0.5℃(25℃)
变送器电路工作温湿度-20℃~+60℃,0%RH~95%RH(非结露)
探头工作温度-40℃~+120℃ 默认:-40℃~+80℃
探头工作湿度0%RH-100%RH
温度显示分辨率0.1℃
湿度显示分辨率0.1%RH
温湿度刷新时间1s
长期稳定性湿度≤1%RH/y
温度≤0.1℃/y
响应时间湿度≤8s(1m/s风速)
温度≤25s(1m/s风速)
输出信号RS485(Modbus协议)
安装方式壁挂式


产品选型

RS-

公司代号

WS-

温湿度变送、传感器

N01-

485通讯(Modbus-RTU协议)

2-

壁挂王字壳

1-
内置铜头
2-
内置PE头
3-
内置西门子头
4-
外置精装探头
5-
外延精装探头
6-
外延防水探头
7-
外延高灵敏度探头
8-
外延普通探头
9-
外延金属防水探头
A-
外延四分管螺纹探头
B-
外延宽温探头
ZJ-
外延夹持探头
HD-
外延活动螺纹探头
FW-
外延蜂窝型探头
FF-
外延不锈钢防风探头

OLED带OLED显示

系统框架图

壁挂王字壳带OLED显示485型温湿度变送器系统框架图

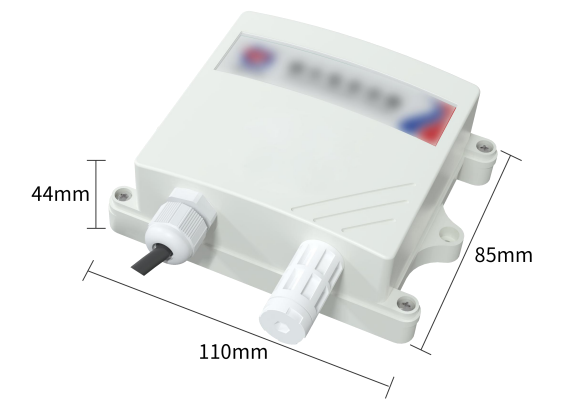

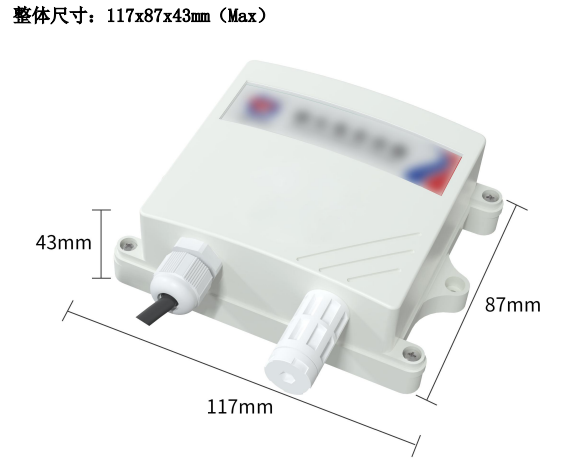

尺寸说明

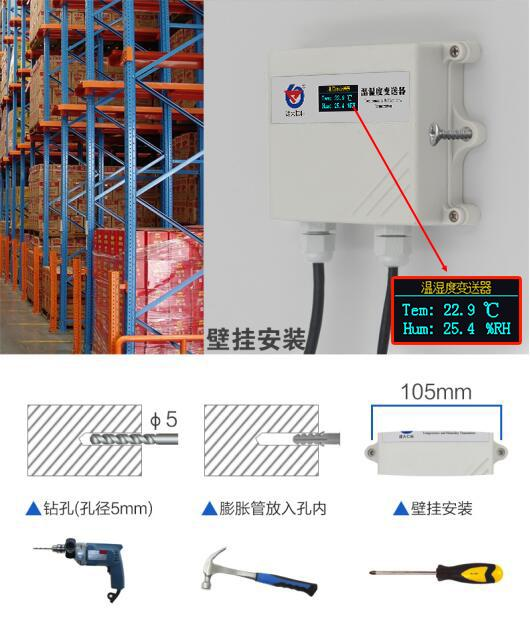

安装说明


接口说明



线色

说明

棕色

电源正(10~30V DC)

黑色

电源负

黄色

485-A

蓝色

485-B
