86壳485型温湿度传感器
产品型号：RS-WS-N01-1-*
壁挂经济型485温湿度传感器
温湿度看板485型
大液晶485温湿度变送记录仪
探头型温湿度变送器
王字壳液晶温湿度传感器
壁挂式温湿度485型传感器
数显管道式485型温湿度传感器
长管道式温湿度传感器
露点温度变送器
扁卡轨壳485型温湿度传感器
485型工业管道式液晶温湿度变送器
485型工业管道式温湿度变送器
产品概述
该变送器带有液晶显示，实时显示温湿度，背部免螺丝端子接线，可安装在标准86mm接线盒上。设备 采用标准ModBus-RTU 通信协议，RS485信号输出，通信距离最大可达2000米（实测）。探头内置型、外延型可选，广泛适用于通讯机房、仓库楼宇以及自控等需要温湿度监测的场所。安全可靠，外观美观，安装方便。
功能特点
大屏液晶显示，美观大方。
接线端子采用军工级弹簧式免螺丝端子，一压一插即可接线，现场即使没有螺丝刀也能快速接好线， 可适应线径 0.3～2.0mm2。
采用高精度温湿度测量单元，长期稳定性好漂移小。
采用专用的 485 电路，标准 ModBus-RTU 通信协议，通信地址及波特率可设置。
10~30V 直流宽电压范围供电。
探头内置外延可选，探头内置型安装简单方便，探头外延型可选多种探头应用于不同场合，探头线最 长可达 30 米。
按键可设置参数，操作方便。
主要技术参数
直流电源（默认） | 10-30V DC | |
最大功耗 | 0.4W | |
A准精度 | 湿度 | ±2%RH(60%RH,25℃) |
温度 | ±0.4℃（25℃） | |
B准精度（默认） | 湿度 | ±3%RH(60%RH,25℃) |
温度 | ±0.5℃（25℃） | |
变送器电路工作温湿度 | -20℃~+60℃，0%RH~95%RH(非凝结) | |
探头工作温度 | 内置探头 | -40~+80℃ |
外延精装探头 | ||
外延防水探头 | ||
探头工作湿度 | 0~100%RH | |
通信协议 | ModBus-RTU通信协议 | |
输出信号 | 485信号 | |
温度显示分辨率 | 0.1℃ | |
湿度显示分辨率 | 0.1%RH | |
温湿度刷新时间 | 1s | |
长期稳定性 | 温度 | ≤0.1℃/y |
湿度 | ≤1%RH/y | |
响应时间 | 温度 | ≤25s（1m/s风速） |
湿度 | ≤8s（1m/s风速） | |
开孔尺寸 | 60mm | |
参数设置 | 通过软件设置或者按键直接修改 | |
产品选型
| RS- | 公司代号 | ||||
| WS- | 温湿度变送、传感器 | ||||
| N01- | RS485（ModBus协议） | ||||
| 1A- | 86液晶壳带按键 | ||||
| 0 | 内置探头 | ||||
| 5 | 外延精装探头 | ||||
| 6（1AW无此型号） | 外延防水探头 | ||||
| 9 | 外延金属防水探头 | ||||
| A | 外延四分管螺纹探头 | ||||
| B | 外延宽温探头 | ||||

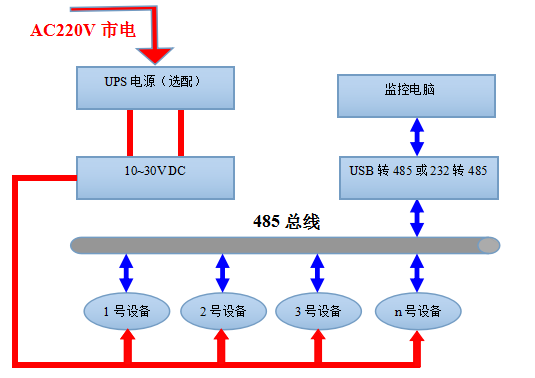

系统框架图

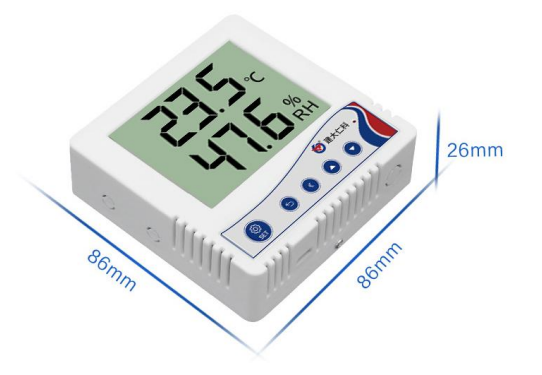

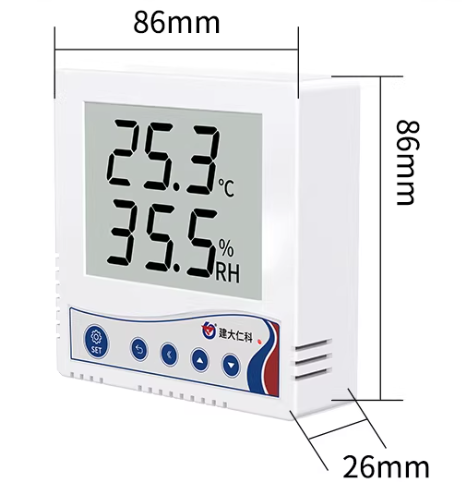

尺寸说明

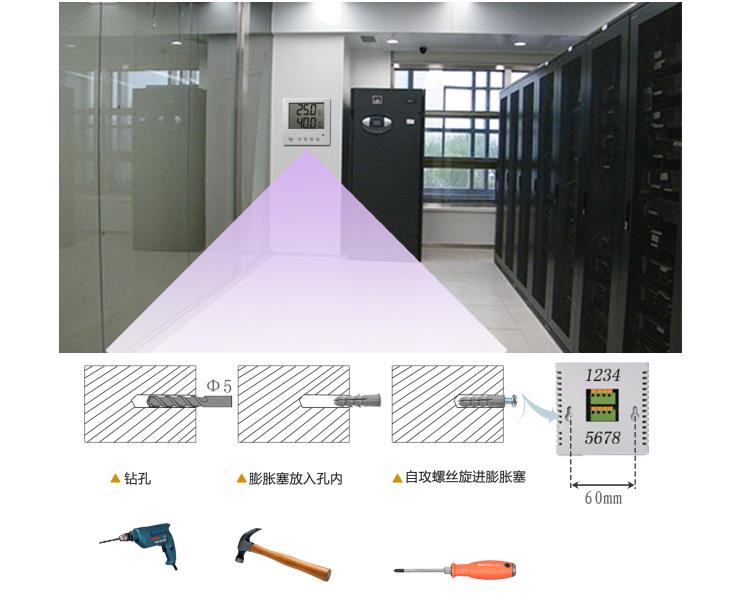

安装说明

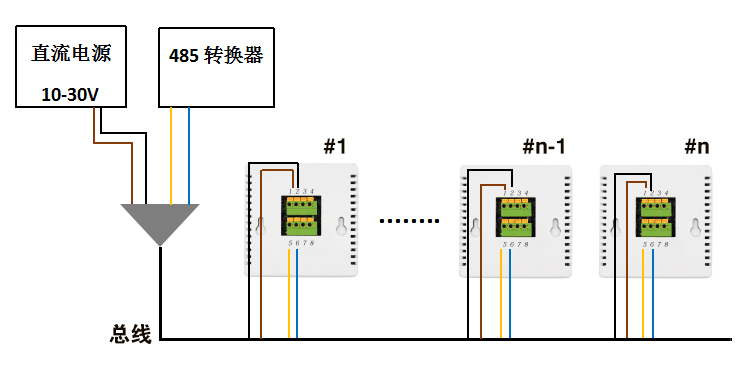

接口说明
序号 | 说明 | 序号 | 说明 |
1 | 电源正（10~30V DC） | 5 | 485-A |
2 | 电源负 | 6 | 485-B |
3 | 传感器黄色线 | 7 | 传感器黑色线 |
4 | 传感器棕色线 | 8 | 传感器蓝色线 |
注：传感器内置型产品3、4、7、8空闲 | |||
