数显管道式模拟量型温湿度传感器
风管温湿度传感器
混凝土养护专用温湿度变送器模拟量型
工业型壁挂温湿度变送器（模拟量型）
工业型壁挂液晶温湿度变送器（模拟量型）
防爆温湿度变送器(模拟量型)
产品概述
该变送器专业应用于管道温湿度测量,采用标准工业接口4～20mA/0～10V/0～5V模拟量信号输出。采用进口温湿度测量单元，漂移小、精准度高。 RS-WS-*-SMG-*温湿度变送器具有显示功能， 实时显示当前温湿度。管道式安装方式，现场安装方便，采用抗干扰电路设计，可经受住现场变频器等各种强电磁干扰；外壳采用王字壳，探头采用金属防水探头，既能保证气体分子进入水滴进入，经久耐用，安装方便。
功能特点
采用瑞士进口的测量单元，测量精准。
采用专用的模拟量电路，使用范围宽。
10~30V宽电压范围供电，规格齐全，安装方便。
可同时适用于四线制与三线制接法。
主要技术参数
直流供电（默认） | 10~30V DC | |
最大功耗 | 电流输出 | 1.2W |
电压输出 | 1.2W | |
精度 （默认） | 湿度 | ±3%RH(60%RH,25℃) |
温度 | ±0.5℃（25℃） | |
变送器电路工作温度 | -40℃~+60℃，0%RH~95%RH（非结露） | |
探头工作温度 | -40℃~+120℃，默认-40℃~+80℃ | |
探头工作湿度 | 0%RH-100%RH | |
长期稳定性 | 湿度 | ≤1%RH/y |
温度 | ≤0.1℃/y | |
响应时间 | 湿度 | ≤8s(1m/s风速) |
温度 | ≤25s(1m/s风速) | |
输出信号 | 电流输出 | 4~20mA |
电压输出 | 0~5V/0~10V | |
负载能力 | 电压输出 | 输出电阻≤250Ω |
电流输出 | ≤600Ω | |
产品选型
| RS- | 公司代号 | |||||
| WS- | 温湿度变送、传感器 | |||||
| N01- | RS485（ModBus-RTU协议） | |||||
| I20- | 4-20mA型 | |||||
| V05- | 0-5V型 | |||||
| V10- | 0-10V型 | |||||
| SMG- | 壁挂数码管王字壳 | |||||
| FL | 法兰盘安装 | |||||
| LW | 四分管螺纹安装 | |||||
| 空 | 镀镍探头（默认探头，抗10m/s风，耐热性好） | |||||
| FW | 蜂窝探头（相比较默认探头对湿度环境反应灵敏，不防尘，无法使用在粉尘较大的环境，抗2.5m/s风） | |||||
| FF | 不锈钢防风探头 | |||||

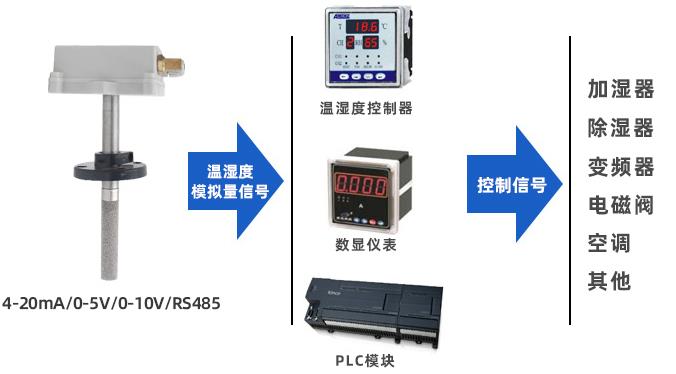

系统框架图

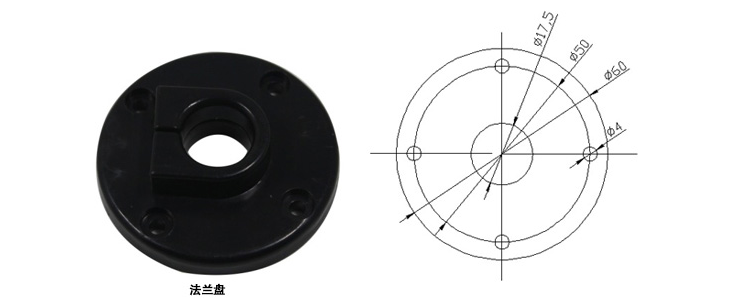

尺寸说明

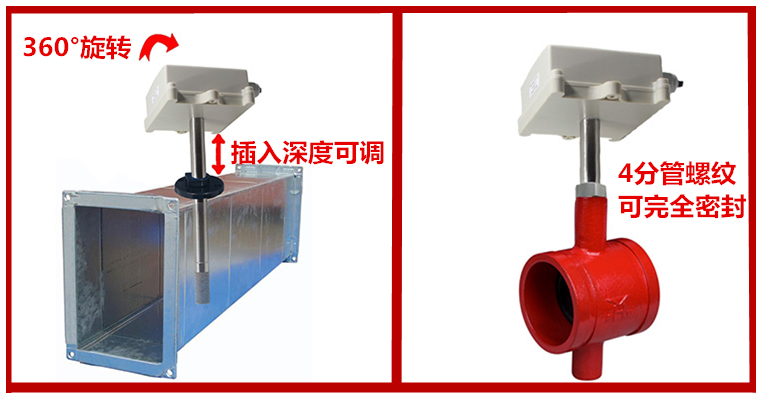

安装说明

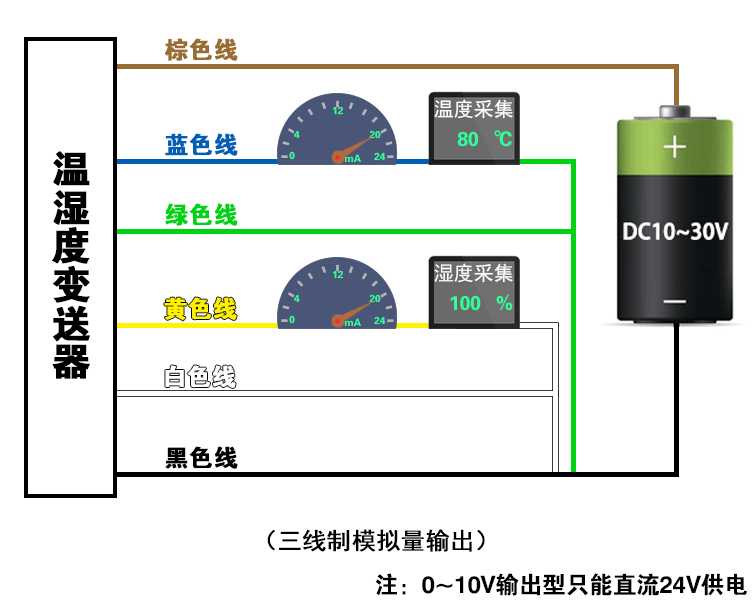

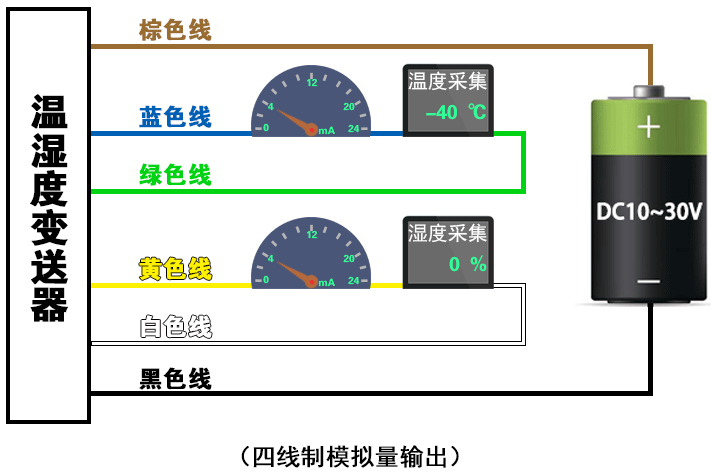

接口说明
线色 | 说明 | |
电源 | 棕色 | 电源正 |
黑色 | 电源负 | |
输出 | 蓝色 | 温度信号正 |
绿色 | 温度信号负 | |
黄色 | 湿度信号正 | |
白色 | 湿度信号负 |
