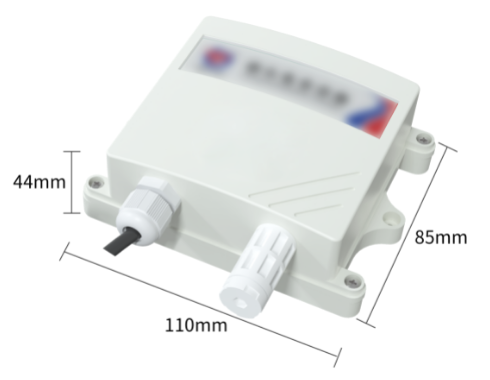

壁挂王字壳模拟量型温湿度传感器
产品型号：RS-WS-*-2-*
该变送器采用壁挂防水壳， 多用于室外及现场环境恶劣的场合。 采用标准工业接口4~20mA/0~10V/0~5V模拟量信号输出，可接入现场数显表、 PLC、变频器、 工控主机等设备， 安全可靠，外观美观，安装方便。
相关产品
壁挂王字壳模拟量型温湿度传感器
壁挂数码管王字壳温湿度传感器
86壳液晶模拟量型温湿度传感器
模拟量型工业管道式液晶温湿度变送器
模拟量型工业管道式温湿度变送器
数显管道式模拟量型温湿度传感器
风管温湿度传感器
混凝土养护专用温湿度变送器模拟量型
工业型壁挂温湿度变送器（模拟量型）
工业型壁挂液晶温湿度变送器（模拟量型）
防爆温湿度变送器(模拟量型)
防爆式风管型温湿度变送器(模拟量型)
产品详情
产品概述
该变送器采用壁挂防水壳， 多用于室外及现场环境恶劣的场合。 探头多种类型可选适用于不同现场， 广泛适用于通讯机房， 仓库楼宇以及自控等需要温度监测的场所。 采用标准工业接口4~20mA/0~10V/0~5V模拟量信号输出，可接入现场数显表、 PLC、变频器、 工控主机等设备， 安全可靠，外观美观，安装方便。
功能特点
采用瑞士进口的测量单元，测量精准。
采用专用的模拟量电路，使用范围宽。
10~30V宽电压范围供电，规格齐全，安装方便。
可同时适用于四线制与三线制接法。
主要技术参数
| 直流供电（默认） | 10~30V DC | |
| 最大功耗 | 电流输出 | 1.2W |
| 电压输出 | 1.2W | |
| 精度 （默认） | 湿度 | ±3%RH(60%RH,25℃) |
| 温度 | ±0.5℃（25℃） | |
| 温度量程 | -40℃~+120℃，默认-40℃~+80℃ | |
| 湿度量程 | 0%RH-100%RH | |
| 变送器元件耐温及湿度 | -40℃~+80℃，0%RH~95%RH（非结露） | |
| 探头工作温度 | -40℃~+120℃，默认-40℃~+80℃ | |
| 探头工作湿度 | 0%RH-100%RH | |
| 长期稳定性 | 湿度 | ≤1%RH/y |
| 温度 | ≤0.1℃/y | |
| 响应时间 | 湿度 | ≤8s(1m/s风速) |
| 温度 | ≤25s(1m/s风速) | |
| 输出信号 | 电流输出 | 4~20mA |
| 电压输出 | 0~5V/0~10V | |
| 负载能力 | 电压输出 | 输出电阻≤250Ω |
| 电流输出 | ≤600Ω | |
4~20mA电流输出两线制：
| 供电（所需供电与负载有关，详见负载能力图） | 10~30V DC（建议24V DC） | |
| 功耗 | ≤1W | |
| A准精度 | 湿度 | ±2%RH(60%RH,25℃) |
| 温度 | ±0.4℃（25℃） | |
| B准精度 （默认） | 湿度 | ±3%RH(60%RH,25℃) |
| 温度 | ±0.5℃（25℃） | |
| 变送器元件耐温及湿度 | -40℃~+80℃，0%RH~95%RH 非结露 | |
| 探头工作温度 | -40℃~+120℃，默认-40℃~+80℃ | |
| 探头工作湿度 | 0%RH-100%RH | |
| 长期稳定性 | 湿度 | ≤1%RH/y |
| 温度 | ≤0.1℃/y | |
| 响应时间 | 湿度 | ≤8s(1m/s风速) |
| 温度 | ≤25s(1m/s风速) | |
| 输出信号 | 4~20mA | |
| 负载能力 | 24V供电时负载≤700Ω | |
产品选型
| RS- | 公司代号 | ||||
| WS- | 温湿度变送、传感器 | ||||
| I20- | 4~20mA电流输出 | ||||
| I20D- | 4~20mA电流输出（两线制） | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| 2- | 壁挂王字壳 | ||||
| 2 | 内置PE头 | ||||
| 3 | 内置西门子头 | ||||
| 4 | 外置精装探头 | ||||
| 5 | 外延精装探头 | ||||
| 6 | 外延防水探头 | ||||
| 7 | 外延高灵敏度探头 | ||||
| 8 | 外延普通探头 | ||||
| 9 | 外延金属防水探头 | ||||
| A | 外延四分管螺纹探头 | ||||
| B | 外延宽温探头 | ||||
| ZJ | 外延夹持探头 | ||||
| HD | 外延活动螺纹探头 | ||||
| FW | 外延蜂窝型探头 | ||||
| FF | 外延不锈钢防风探头 | ||||

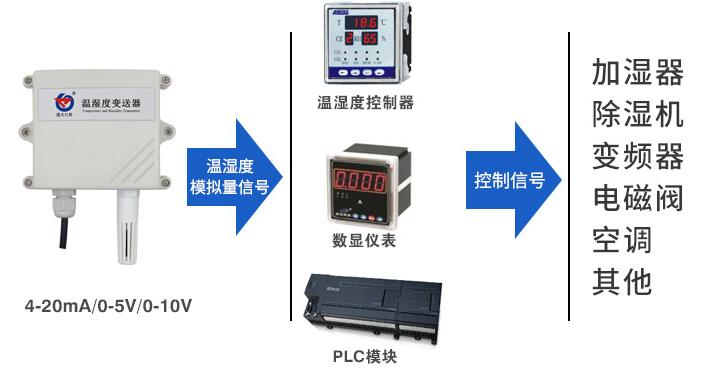

系统框架图

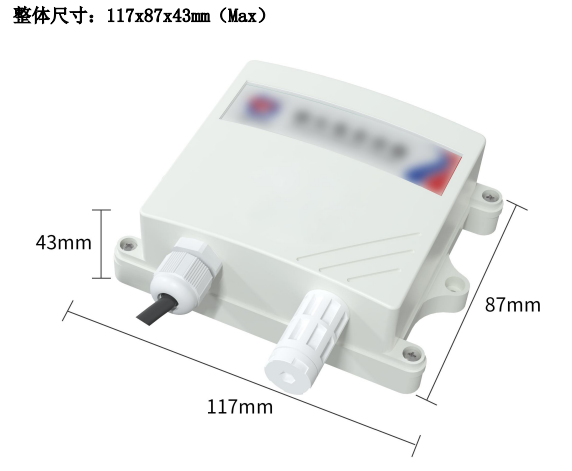

尺寸说明

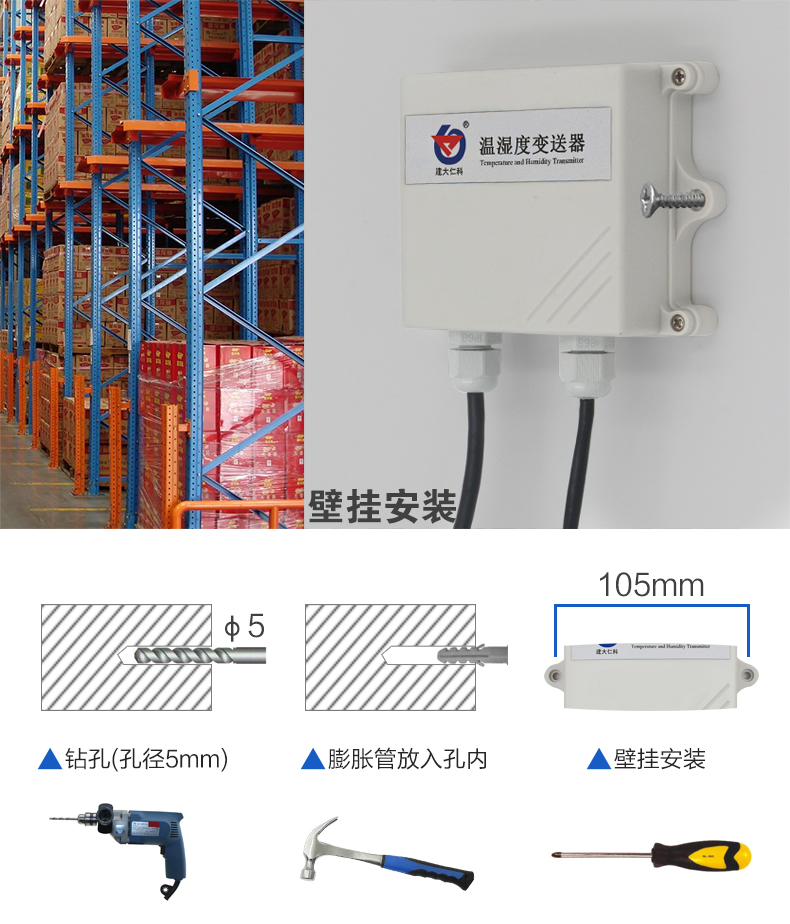

安装说明
接口说明
线色 | 说明 | |
电源 | 棕色 | 电源正 |
黑色 | 电源负 | |
输出 | 蓝色 | 温度信号正 |
绿色 | 温度信号负 | |
黄色 | 湿度信号正 | |
白色 | 湿度信号负 |
四线制接法示意图
三线制接法示意图
