混凝土养护专用温湿度变送器模拟量型
产品型号：RS-WS-*-F
壁挂王字壳模拟量型温湿度传感器
壁挂数码管王字壳温湿度传感器
86壳液晶模拟量型温湿度传感器
模拟量型工业管道式液晶温湿度变送器
模拟量型工业管道式温湿度变送器
数显管道式模拟量型温湿度传感器
风管温湿度传感器
混凝土养护专用温湿度变送器模拟量型
工业型壁挂温湿度变送器（模拟量型）
工业型壁挂液晶温湿度变送器（模拟量型）
防爆温湿度变送器(模拟量型)
防爆式风管型温湿度变送器(模拟量型)
产品概述
该设备是我公司针对混凝土养护行业所需的高湿度环境研发的一款温湿度检测设备,可长时间在相对湿度95%RH以上的混凝土标准养护室中使用。电路采用进口工业级微处理器芯片、进口高精度热电偶、低温漂测温芯片，确保产品在低温高湿和高温高湿环境下优异的可靠性、高精度和互换性。
产品使用和维护方便，满足养护现场安全监测对设备高可靠性的要求。外壳采用304不锈钢材质制作，外观精美，耐腐蚀，可有效保证传感器的使用寿命。设备输出信号类型采用标准工业接口4~20mA/0~10V/0~5V模拟量信号输出，可接入现场数显表、PLC、变频器、工控主机等设备。
功能特点
电路采用进口工业级微处理器芯片、进口高精度热电偶、低温漂测温芯片，确保产品在低温高湿和高温高湿环境下优异的可靠性、高精度和互换性。
外壳采用304不锈钢材质制作，外观精美，耐腐蚀，可有效保证传感器的使用寿命,同时适用于四线制与三线制接法。
采用标准工业接口4~20mA/0~10V/0~5V模拟量信号输出，可接入现场数显表、PLC、变频器、工控主机等设备。
10~30V宽电压范围供电，规格齐全，安装方便。
主要技术参数
| 直流供电（默认） | DC 10~30V | |
| 最大功耗 | 电流输出 | 2.5W |
| 电压输出 | 2.5W | |
| 精准度 | 湿度 | ±2%RH（60%RH，25℃） |
| 温度 | ±0.4℃（25℃） | |
| 变送器元件耐温及湿度 | -40℃~+80℃，0%RH~100%RH | |
| 温湿度刷新时间 | 1s | |
| 防护等级 | IP65 | |
| 长期稳定性 | 湿度 | ≤1%RH/y |
| 温度 | ≤0.1℃/y | |
| 响应时间 | 湿度 | ≤4s（1m/s风速） |
| 温度 | ≤15s（1m/s风速） | |
| 输出信号 | 电流输出 | 4~20mA |
| 电压输出 | 0~5V/0~10V | |
| 负载能力 | 电流输出 | ≤600Ω |
| 电压输出 | 输出电阻≤250Ω | |
| 安装方式 | 壁挂式 | |
| 开孔尺寸 | 50mm | |
| 打孔尺寸 | 5mm | |
产品选型
| RS- | 公司代号 | |||
| WS- | 温湿度变送器 | |||
| I20- | 4~20mA电流输出 | |||
| V05- | 0~5V电压输出 | |||
| V10- | 0~10V电压输出 | |||
| F | 壳体 | |||

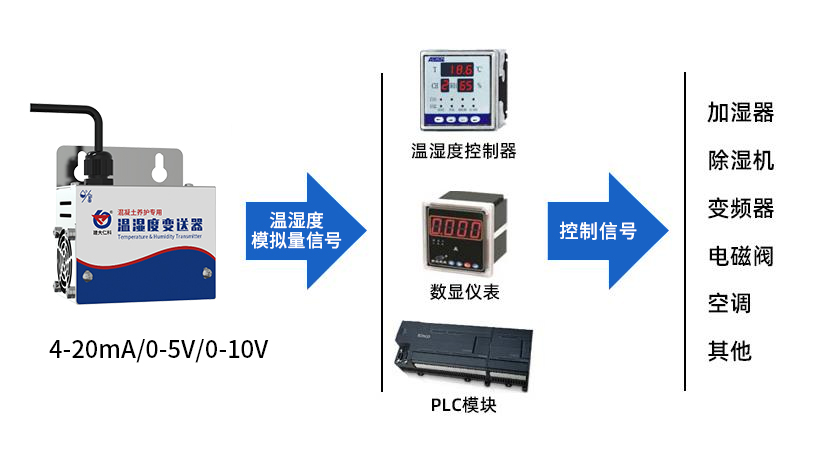

系统框架图

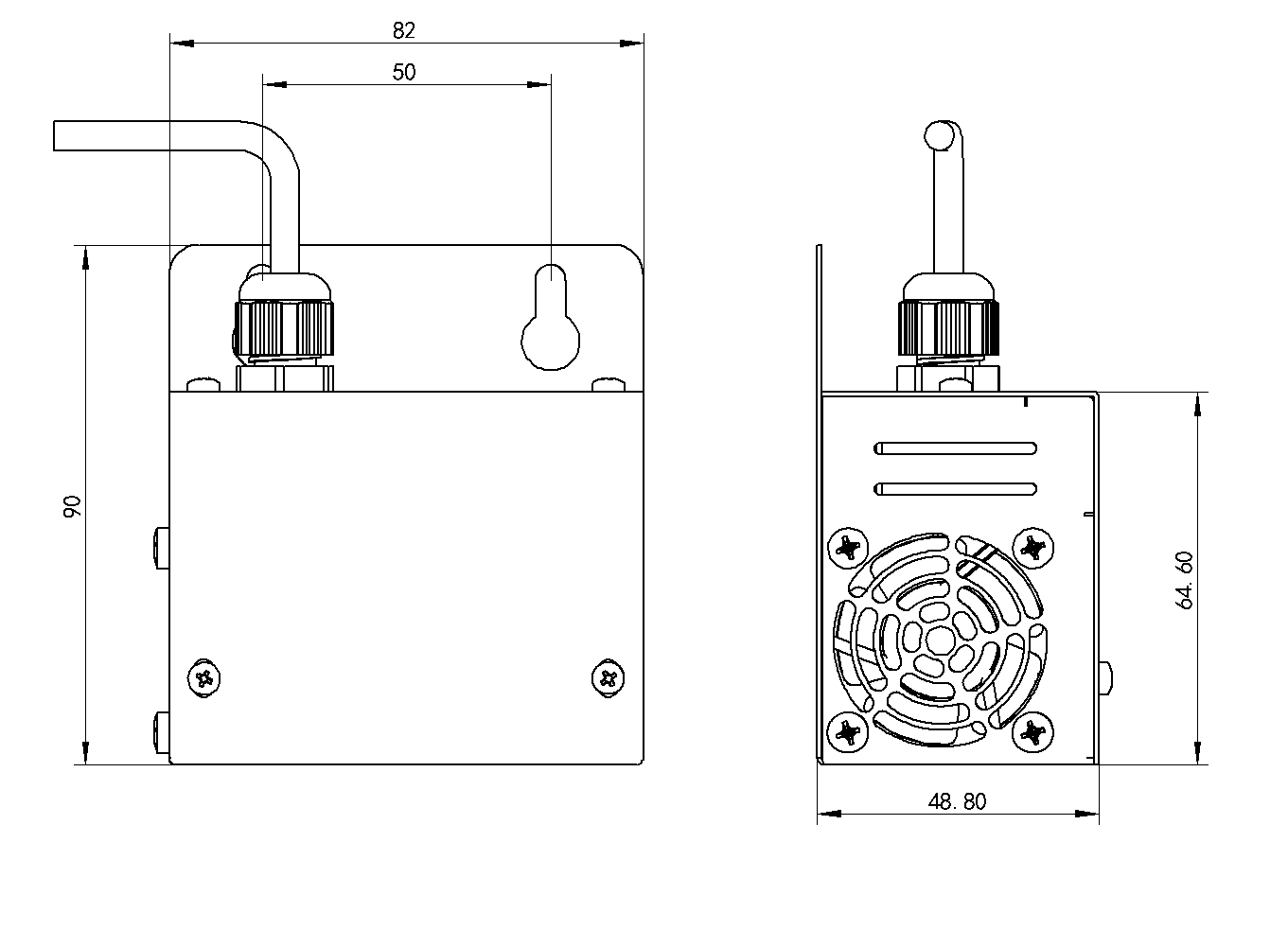

尺寸说明

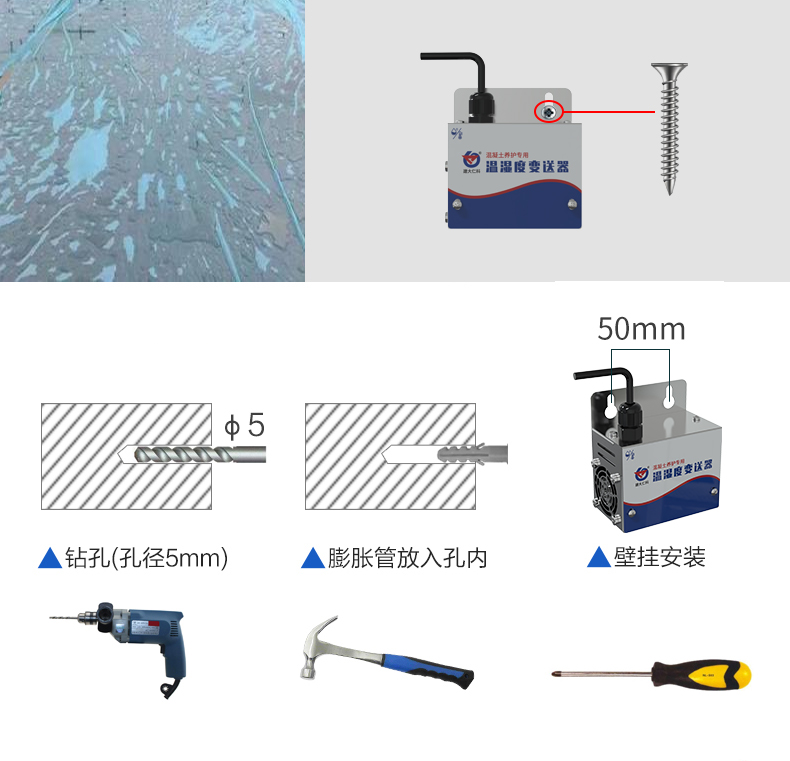

安装说明
接口说明
线色 | 说明 | |
电源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
输出 | 蓝色 | 温度信号正 |
绿色 | 温度信号负 | |
黄色 | 湿度信号正 | |
白色 | 湿度信号负 |
