防爆式风管型温湿度变送器(模拟量型)
产品型号：RS-FPC-*-WS-*-*
我司设计的风管型温湿度变送器，用于空气中温湿度的检测。
相关产品
温湿度看板模拟量型
壁挂王字壳模拟量型温湿度传感器
壁挂数码管王字壳温湿度传感器
86壳液晶模拟量型温湿度传感器
模拟量型工业管道式液晶温湿度变送器
模拟量型工业管道式温湿度变送器
数显管道式模拟量型温湿度传感器
风管温湿度传感器
混凝土养护专用温湿度变送器模拟量型
工业型壁挂温湿度变送器（模拟量型）
工业型壁挂液晶温湿度变送器（模拟量型）
防爆温湿度变送器(模拟量型)
产品详情
产品概述
我公司设计的防爆风管型温湿度变送器，用于空气中温湿度的检测，该变送器采用瑞士进口原装高品质温湿度传感器，传感器具有测量精度高，抗干扰能力强等特点，保证了产品的优异测量性能。带有大屏液晶显示，防护等级IP65，防爆标志：Ex d IIC T6 Gb，可应用于户外恶劣的现场环境。
设备采用宽压10-30V直流供电，模拟量信号输出，4-20mA、0-10V、0-5V可选。
功能特点
采用瑞士原装进口测温单元，测量精度高、抗干扰能力强。
采用远程红外遥控技术，无需拆卸即可修改参数。
多种模拟量信号输出可选：4~20mA、0~5V、0~10V。
可选配高品质液晶显示屏，现场可直接查看数值，夜晚亦可清晰显示。
现场供电采用10~30V直流宽压供电，可适应现场多种直流电源。
产品采用壁挂式防爆壳，安装方便，防护等级IP65可应用于户外恶劣的现场环境。
主要技术参数
| 直流供电（默认） | DC 10-30V | |
| 平均功耗 | 带显示：-20℃~+60℃，0%RH~95%RH（非结露） 不带显示：-40℃~+60℃，0%RH~95%RH（非结露） | |
| 工作环境 | 带显示：-20℃~+60℃，0%RH~100%RH 不带显示：-40℃~+120℃，默认-40℃~+80℃ | |
| 温湿度测量量程 | -20℃~+60℃，0%RH~100%RH | |
| 温度显示分辨率 | 0.1℃ | |
| 湿度显示分辨率 | 0.1%RH | |
| 测量精度 | 湿度 | ±3%RH（60%RH，25℃） |
| 温度 | ±0.5℃（25℃） | |
| 输出信号 | 4-20mA、0-5V、0-10V | |
| 长期稳定性 | 湿度 | ≤1%RH/y |
| 温度 | ≤0.1℃/y | |
| 安装方式 | 壁挂式 | |
产品选型
| RS- | 公司代号 | |||||
| FPC- | 防爆壳体 | |||||
| 空- | 带显示 | |||||
| N- | 不带显示 | |||||
| WS- | 温湿度变送器 | |||||
| I20- | 4~20mA电流输出 | |||||
| V05- | 0~5V电压输出 | |||||
| V10- | 0~10V电压输出 | |||||
| TH | 风管型不带声光报警 | |||||
| THA | 风管型带声光报警 | |||||
| THR01 | 风管型无源继电器输出 | |||||
系统框架图

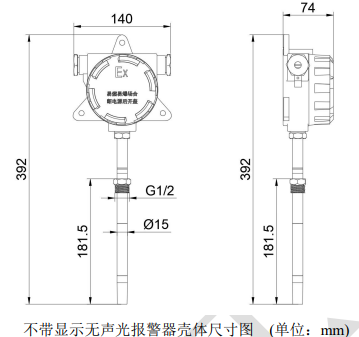

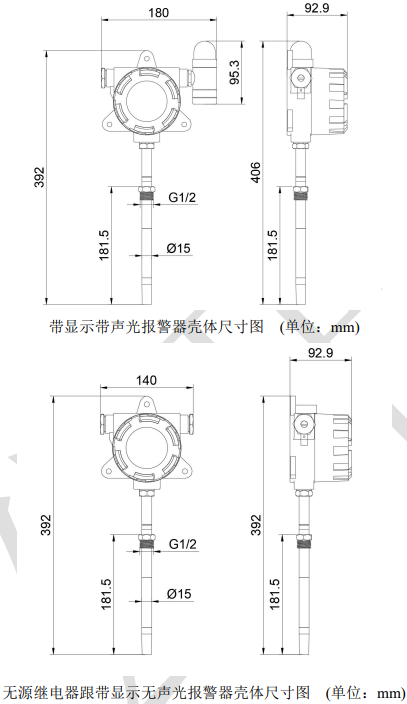

尺寸说明
安装说明

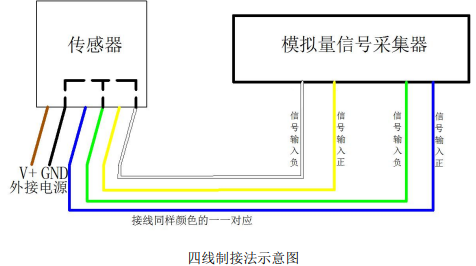

接口说明
宽电压电源输入10~30V均可。（针对0~10V型，均为24V供电）
线色 | 说明 | |
电源（设备左侧出线） | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
输出（设备左侧出线） | 蓝色 | 温度信号正 |
绿色 | 温度信号负 | |
黄色 | 湿度信号正 | |
白色 | 湿度信号负 | |
无源继电器类型 （设备右侧出线） | 黄色 | 继电器常开触点 （黄色、蓝色） |
蓝色 |
