产品概述
该变送器应用于管道温湿度测量，采用进口温湿度测量单元，漂移小、精准度、抗干扰能力强等特点，保证了产品的优异测量性能。本产品采用颗粒烧结探头护套，探头与壳体直接相连外观美观大方，防护等级IP65，可应用于各种工业环境。
设备采用宽压10-30V直流供电，模拟量信号输出，4-20mA、0-10V、0-5V可选。
功能特点
采用进口测温单元，测量精度高、抗干扰能力强。
多种模拟量信号输出可选：4~20mA、0~5V、0~10V。
现场供电采用10~30V直流宽压供电，可适应现场多种直流电源。
产品采用四分管螺纹安装，安装方便，防护等级IP65可应用于户外恶劣的现场环境。
主要技术参数
直流供电（默认） | DC 10-30V | |
平均功耗 | 0.35W | |
工作环境 | -40℃~+60℃，0%RH~95%RH（非结露） | |
温湿度测量量程 | -40℃~+120℃，默认-40℃~+80℃ | |
温度显示分辨率 | 0.1℃ | |
湿度显示分辨率 | 0.1%RH | |
测量精度 | 湿度 | ±3%RH（60%RH，25℃） |
温度 | ±0.5℃（25℃） | |
输出信号 | 4-20mA、0-5V、0-10V
| |
长期稳定性 | 湿度 | ≤1%RH/y |
温度 | ≤0.1℃/y | |
安装方式 | G1/2螺纹安装 | |
防水等级 | IP65 | |
直流供电（默认） | DC 10-30V | |
产品选型
RS- | 公司代号 | ||||
WS- | 温湿度变送、传感器 | ||||
I20- | 4~20mA电流输出 | ||||
V05- | 0~5V电压输出 | ||||
V10- | 0~10V电压输出 | ||||
-ATH | 金属管道温湿度变送器（上开式） | ||||
-BTH | 金属管道温湿度变送器（斜开式） | ||||
空 | 镀镍探头（默认探头，抗10m/s风，耐热性好） | ||||
-FW | 蜂窝型探头（304不锈钢材质，相比默认探头对湿度环境反应灵敏，不防尘，无法使用在粉尘较大的环境，抗2.5m/s风） | ||||
-FF | 不锈钢防风探头（316L不锈钢材质，耐腐蚀性强，高温强度优秀，间隙小，可抗30m/s风，可阻挡细小粉尘穿透） | ||||

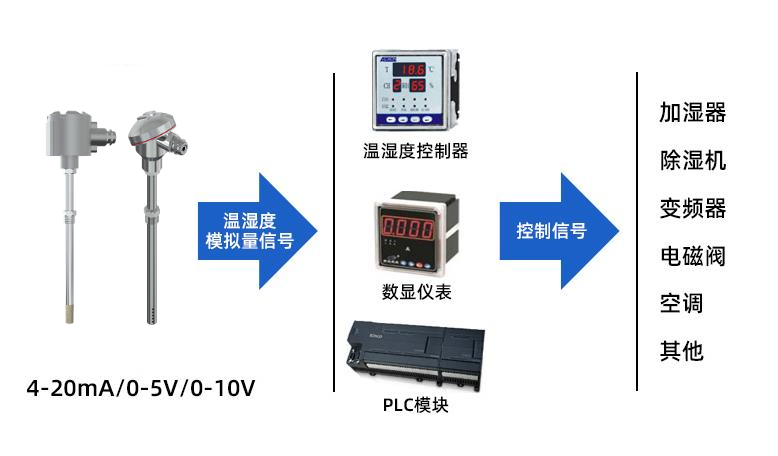

系统框架图

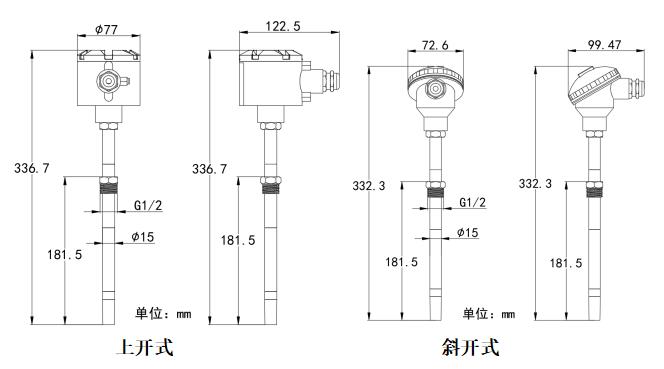

尺寸说明

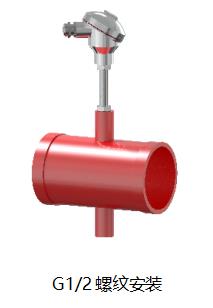

安装说明

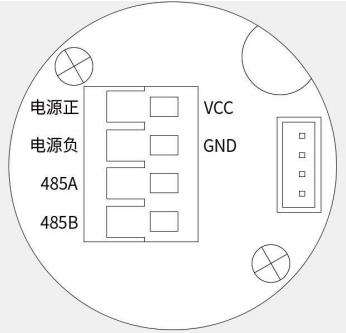

接口说明
宽电压电源输入10~30V均可。（针对 0~10V型，均为24V供电)。
