倾角变送器
产品型号：RS-DIP-*-1
倾角变送器RS-DIP-N01-1是一款标准工业三轴倾角仪，通过检测使用环境中的倾斜角度来判断设备的倾斜状态，可长期在户外使用。
相关产品
聚碳风向传感器
聚碳风速传感器
铝壳风速传感器
铝壳风向传感器
超声波风速风向变送器
管道风速变送器
NB智能井盖传感器
RS485型高精度倾角变送器
LORA高精度倾角采集器
GNSS位移监测站
新版铝壳风向变送器
新版铝壳风速变送器
产品详情
产品概述
倾角变送器是一款标准工业三轴倾角仪，通过检测使用环境中的倾斜角度来判断设备的倾斜状态，可长期在户外使用。广泛应用于工业倾角测量及危房监测、古建筑保护监测、桥梁桥塔测斜、隧道监测、大坝监测、称重系统倾斜补偿、钻井倾斜控制等行业，安全可靠，外观美观，安装方便。
功能特点
采用卡尔曼滤波算法，使设备采集的角度值精确、稳定。
具有较宽的角度测量范围，输出信号线性度好，可满足绝大多数环境下使用。
5~30V直流宽电压供电，具有测量范围宽、线形度好、使用方便、便于安装、传输距离远等特点。
多种信号输出可选：RS485型，模拟量型（4-20mA/0-5V/0-10V）。
主要技术参数
485型：
| 直流供电（默认） | DC 5-30V | |
| 最大功耗 | ≤0.15W | |
| 设备元件耐温及湿度 | -40℃—80℃，0—95%RH（非结露） | |
| 量程 | X轴-180°~180° Y轴-90°~90°Z轴-180°~180° | |
| 分辨率 | 0.01° | |
| 典型精度 | X、Y轴 | 静态精度0.1°，动态精度±0.5° |
| Z轴 | 静态精度0.5°，动态存在积分误差 | |
| 温度漂移 | ±（0.5°~1°），（-40℃~+60℃） | |
| 响应时间 | ＜2s | |
| 防护等级 | IP65 | |
| 默认线缆长度 | 60cm，线缆长度可按要求定制 | |
| 外形尺寸 | 90*58*36mm | |
| 输出信号 | RS485(ModBus协议) | |
模拟量型：
| 直流供电（默认） | DC10-30V | ||
| 最大功耗 | ≤0.15W | ||
| 设备元件耐温及湿度 | -40℃-80℃，0—95%RH（非结露） | ||
| 量程 | X轴-90°~90° Y轴-90°~90° | ||
| 分辨率 | 0.01° | ||
| 典型精度 | X、Y轴 | ||
| 温度漂移 | ±（0.5°~1°），（-40°C ~ +60°C ） | 静态精度±0.1°，动态精度±0.5° | |
| 响应时间 | ＜1s | ||
| 防护等级 | IP65 | ||
| 默认线缆长度 | 60cm，线缆长度可按要求定制 | ||
| 输出信号 | 4-20mA、0-5V、0-10V | ||
| 负载能力 | 电压输出 | 4-20mA | |
| 电流输出 | 0-5V/0-10V | ||
| 电压输出 | ≤600Ω | ||
| 电流输出 | 输出电阻≤250Ω | ||
产品选型
| RS- | 公司代号 | |||
| DIP- | 倾角变送器 | |||
| N01- | RS485（ModBus-RTU协议） | |||
| I20- | 4-20mA输出 | |||
| V05- | 0-5V输出 | |||
| V10- | 0-10V输出 | |||
| 1 | 六轴倾角 | |||
| 1T | 九轴倾角 | |||
系统框架图

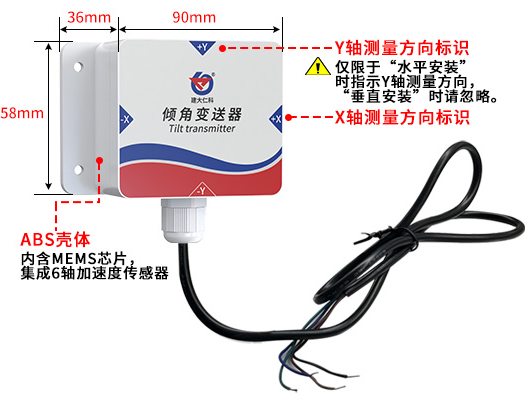

尺寸说明
安装说明

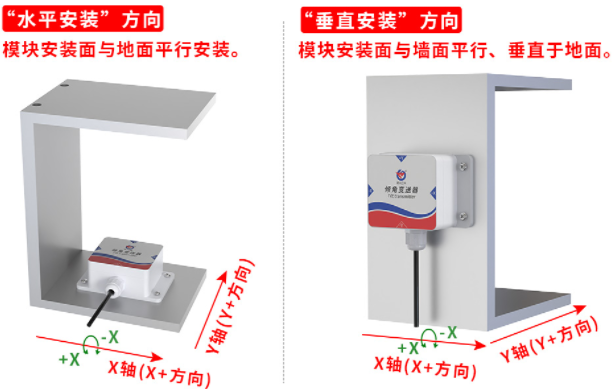

模块默认安装方向为水平安装，当模块需要垂直放置时，可以用垂直安装设置。
垂直安装方法：垂直安装时，把模块绕 X 轴旋转 90°垂直放置，在上位机配置栏里面“安装方向”选项中选择“垂直”。设置完成后要进行校准才能使用。
垂直安装时，X轴为水平向左，Y轴为垂直于墙面向里，Z轴为模块逆时针旋转方向。
接口说明
线色 | 说明 | 备注 |
棕色 | 电源正 | 5~30V DC |
黑色 | 电源地 | GND |
黄色 | 485-A | 485-A |
蓝色 | 485-B | 485-B |
