聚碳风速传感器
产品型号：RS-FSJT-*
聚碳风向传感器
聚碳风速传感器
铝壳风速传感器
铝壳风向传感器
超声波风速风向变送器
管道风速变送器
无线井盖异动传感器
RS485型高精度倾角变送器
LORA高精度倾角采集器
GNSS位移监测站
新版铝壳风向变送器
新版铝壳风速变送器
产品概述
风速变送器，外形小巧轻便，便于携带和组装，三杯设计理念可以有效获得风速信息，壳体采用聚碳酸酯复合材料，具有良好的防腐、防侵蚀等特点，能够保证变送器长期使用无锈琢现象，同时配合内部顺滑的轴承系统，确保了信息采集的精确性。被广泛应用于温室、环境保护、气象站、船舶、码头、养殖等环境的风速测量。
功能特点
量程：0-30m/s（可定做0-70m/s），分辨率0.1m/s。
防电磁干扰处理。

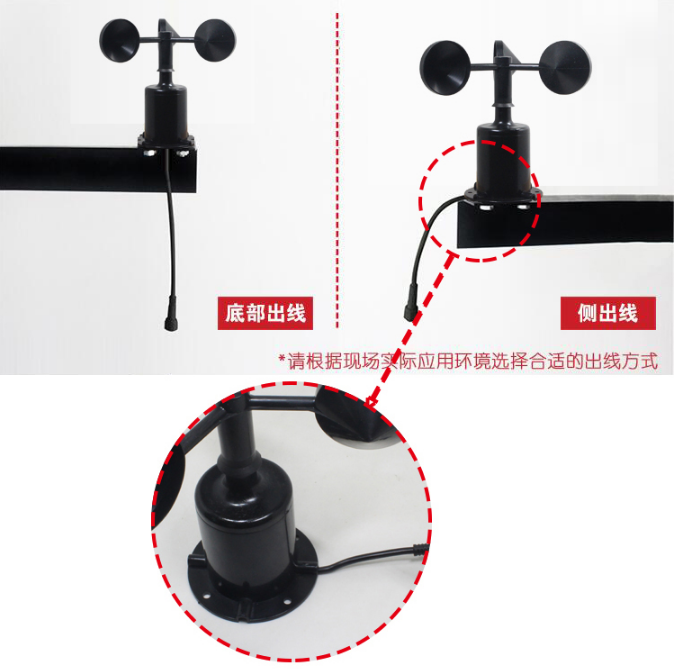

采用底部出线方式、完全杜绝航空插头橡胶垫老化问题，长期使用仍然防水。
采用高性能进口轴承，转动阻力小，测量精确。
聚碳酸酯外壳，机械强度大，硬度高，耐腐蚀、不生锈可长期使用于室外。
设备结构及重量经过精心设计及分配，转动惯量小，响应灵敏。
可同时适用于四线制与三线制接法。
主要技术参数
485型：
直流供电（默认） | 10~30V DC |
变送器电路工作温度 | -40℃~+60℃，0%RH~80%RH |
通信接口 | 485通讯（ModBus）协议 波特率：2400、4800（默认）、9600 数据位长度：8位 奇偶校验方式：无 停止位长度：1位 默认ModBus通信地址：1 支持功能码：03/04 |
参数设置 | 用提供的配置软件通过485接口进行配置 |
分辨率 | 0.1m/s |
测量范围 | 0~70m/s |
动态响应时间 | ≤1s |
精度 | ±（0.2+0.03V）m/s，@（0~30m/s，25℃） V表示风速 |
模拟量型：
直流供电（默认） | 10~30V DC | |
最大功耗 | 电流输出 | 1.2W |
电压输出 | 1.2W | |
分辨率 | 0.1m/s | |
变送器电路工作温度 | -40℃~+60℃，0%RH~80%RH | |
测量范围 | 默认0~30m/s（可定做0-70m/s） | |
精度 | ±（0.2+0.03V）m/s，@（0~30m/s，25℃） V表示风速 | |
动态响应时间 | ≤1s | |
输出信号 | 电流输出 | 4~20mA |
电压输出 | 0~5V/0~10V(10-30V供电) 0~2.5V/1~5V/0~3V/0~5V(5V供电) | |
负载能力 | 电压输出 | 输出电阻≤250Ω |
电流输出 | ≤600Ω | |
脉冲型：
直流供电（默认） | 5~30V DC | |
变送器电路工作温度 | -40℃~+60℃，0%RH~80%RH | |
通信接口 | 脉冲输出 | |
分辨率 | 0.0875m/s | |
测量范围 | 0~70m/s | |
动态响应时间 | ≤0.5s | |
精度 | ±（0.2+0.03V）m/s，@（0~30m/s，25℃） V表示风速 | |
负载能力 | PNP | ≥100mA |
NPN | ≥100mA | |
GPRS/4G型：
直流供电（默认） | 10~30V DC |
功耗 | ≤0.3W |
变送器电路工作温度 | -40℃~+60℃，0%RH~80%RH |
通信接口 | GPRS/GSM，中国移动或中国联通的手机网络 |
分辨率 | 0.1m/s |
精度 | ±（0.2+0.03V）m/s，@（0~30m/s，25℃） V表示风速 |
测量范围 | 0~70m/s |
动态响应时间 | ≤1s |
5V供电：
| 直流供电（默认） | 5V DC |
| 最大功耗 | 0.12W |
| 分辨率 | 0.1m/s |
| 精度 | ±（0.2+0.03V）m/s，@（0~30m/s，25℃） V 表示风速 |
| 变送器电路工作温湿度 | -40℃~+60℃，0%RH~80%RH |
| 测量范围 | 默认0~30m/s（可定做0-70m/s） |
| 动态响应时间 | ≤1s |
| 输出信号 | 电压输出：0-5V、0-3V、0-2.5V、1-5V 可选 |
| 负载能力 | 输出电阻≤250Ω |
产品选型
| RS- | 公司代号 | ||
| FSJT- | 风速变送器 | ||
| N01 | 485输出 | ||
| I20 | 4~20mA | ||
| V05 | 0~5V | ||
| V10 | 0~10V | ||
| GPRS | GPRS信号输出 | ||
| 4G | 4G信号输出 | ||
| PNP | PNP输出 | ||
| NPN | NPN输出 | ||
| NPNR | 内部带上拉电阻NPN输出 | ||
5V供电：
| RS- | 公司代号 | ||
| FSJT05- | 5V供电聚碳酸酯风速变送器 | ||
| V05 | 0~5V电压输出 | ||
| V03 | 0~3V电压输出 | ||
| V025 | 0~2.5V电压输出 | ||
| V15 | 1~5V电压输出 | ||
系统框架图
尺寸说明
安装说明
采用法兰安装，螺纹法兰连接使风速传感器下部管件牢牢固定在法兰盘上，底盘Ø65mm，在Ø47.1mm的圆周上开四个均Ø6mm的安装孔，使用螺栓将其紧紧固定在支架上，使整套仪器，保持在最佳水平度，保证风速数据的准确性，法兰连接使用方便，能够承受较大的压力。
接口说明
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突。
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 信 | 绿色 | 485-A |
蓝色 | 485-B |
