产品概述
RS-FXJT-*风向变送器,外形小巧轻便,便于携带和组装,全新的设计理念可以有效 获得风向信息,壳体采用聚碳酸酯复合材料,具有良好的防腐、防侵蚀等特点,能够保证变 送器长期使用不变形,同时配合内部顺滑的轴承系统,确保了信息采集的精确性。被广泛应 用于温室、环境保护、气象站、船舶、码头、养殖等环境的风向测量。
功能特点
量程:8/16/360°方位可选。
防电磁干扰处理。
采用高性能进口轴承,转动阻力小,测量精确。
聚碳酸酯外壳,机械强度大,硬度高,耐腐蚀、不生锈可长期使用于室外。
设备结构及重量经过精心设计及分配,转动惯量小,响应灵敏。
可同时适用于四线制与三线制接法。
主要技术参数
485型:
直流供电(默认) | 10~30V DC | |
最大功耗 | 8个指示方向 | 0.15W |
0~359.9° | 0.2W | |
变送器电路工作温度 | -40℃~+60℃,0%RH~80%RH | |
通信接口 | 485通讯(ModBus)协议 波特率:2400、4800(默认)、9600 数据位长度:8位 奇偶校验方式:无 停止位长度:1位 默认ModBus通信地址:1 支持功能码:03 | |
参数设置 | 用提供的配置软件通过485接口进行配置 | |
测量范围 | 8个指示方向、16个指示方向或0~360° | |
动态响应速度 | ≤0.5s |
模拟量型:
直流供电(默认) | 10~30V DC | |
最大功耗 | 8个指示方向 | 电流输出、电压输出:0.75W |
0~359.9° | 电流输出、电压输出:0.75W | |
变送器电路工作温度 | -40℃~+60℃,0%RH~80%RH | |
测量范围 | 8个指示方向、16个指示方向或0~360° | |
动态响应时间 | 8个指示方向:≤0.5s,0~360°:≤0.8s | |
输出信号 | 电流输出 | 4~20mA |
电压输出 | 0~5V/0~10V | |
负载能力 | 电压输出 | 输出电阻≤250Ω |
电流输出 | ≤600Ω |
GPRS/4G型:
直流供电(默认) | 10~30V DC | |
最大功耗 | 8个指示方向 | GPRS输出1.2W 4G输出1.5W |
0~359.9° | ||
变送器电路工作温度 | -40℃~+60℃,0%RH~80%RH | |
通信模式 | GPRS/GSM,中国移动或中国联通的手机网络 4G中国移动或中国联通或中国电信的手机网络 | |
测量范围 | 8个指示方向或0~360° | |
精度 | ±1° | |
动态响应速度 | ≤0.5s |
5V供电:
直流供电(默认) | 5V DC |
最大功耗 | 0.12W |
变送器电路工作温湿度 | -40℃~+60℃,0%RH~80%RH |
测量范围 | 8个指示方向或0~359.9° |
精度 | ±1° |
动态响应时间 | 8个指示方向:≤0.5s;0~359.9°:≤0.8s |
输出信号 | 电压输出:0-5V、0-3V、0-2.5V、1-5V 可选 |
负载能力 | 输出电阻≤250Ω |
产品选型
RS- | 公司代号 | |||
FXJT- | 聚碳酸酯风向变送器 | |||
N01- | 485型输出 | |||
I20- | 4~20 mA电流输出 | |||
V05- | 0~5V电压输出 | |||
V10- | 0~10V电压输出 | |||
4G- | 4G信号输出 | |||
空 | 8方位型 | |||
16 | 16方位型 | |||
360 | 360°型 |
5V供电:
RS- | 公司代号 | |||
FXJT05- | 5V供电聚碳酸酯风向变送器 | |||
V05 | 0~5V电压输出 | |||
V03 | 0~3V电压输出 | |||
V025 | 0~2.5V电压输出 | |||
V15 | 1~5V电压输出 | |||
空 | 8方位型 | |||
16 | 16方位型 | |||
360 | 360°型 |

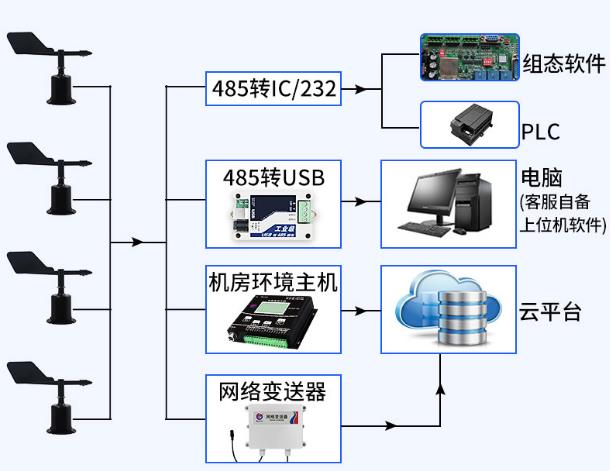

系统框架图

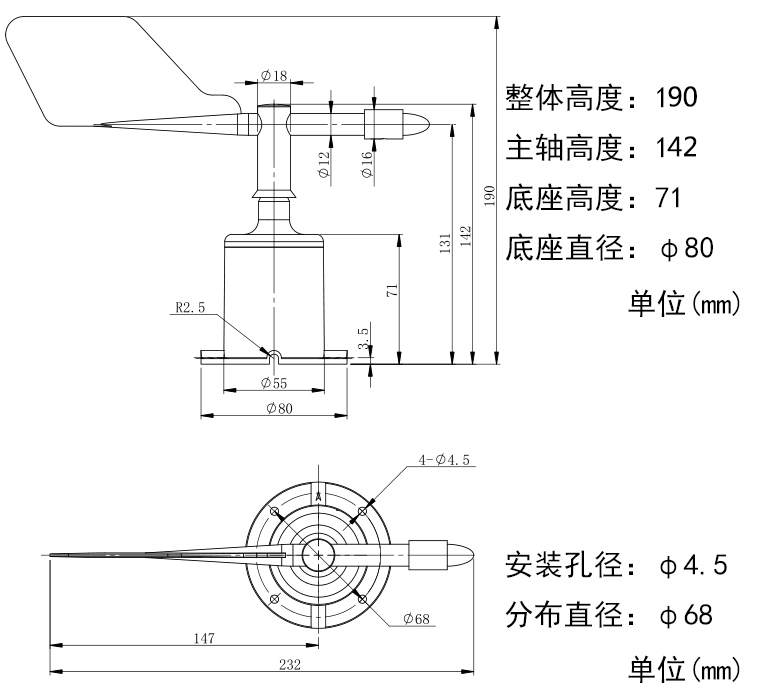

尺寸说明

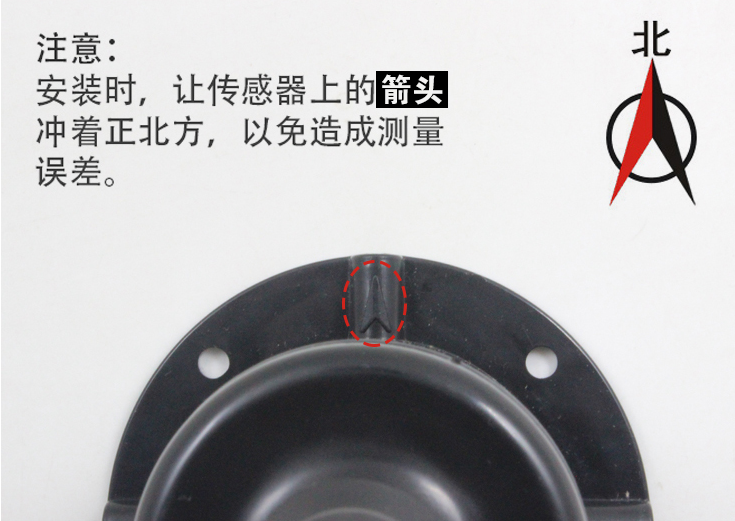

安装说明
采用法兰安装,螺纹法兰连接使风向传感器下部管件牢牢固定在法兰盘上,底盘Ø80mm,在Ø68mm的圆周上开四个均Ø4.5mm的安装孔,使用螺栓将其紧紧固定在支架上,使整套仪器,保持在最佳水平度,保证风向数据的准确性,法兰连接使用方便,能够承受较大的压力。
接口说明
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。
线色 | 说明 | |
电 源 | 棕色 | 电源正(10~30V DC) |
黑色 | 电源负 | |
通 信 | 绿色 | 485-A |
蓝色 | 485-B |
