超声波风速风向变送器
产品型号：RS-CFSFX-*-2-*
超声波风速风向传感器是一款基于超声波原理研发的风速风向测量仪器，利用发送的声波脉冲，测量接收端的时间差来计算风速和风向。该传感器可以同时测量风速，风向的瞬时数值，支持485输出。
相关产品
聚碳风向传感器
聚碳风速传感器
铝壳风速传感器
铝壳风向传感器
超声波风速风向变送器
管道风速变送器
无线井盖异动传感器
RS485型高精度倾角变送器
LORA高精度倾角采集器
GNSS位移监测站
新版铝壳风向变送器
新版铝壳风速变送器
产品详情
产品概述
超声波风速风向传感器是一款基于超声波原理研发的风速风向测量仪器，利用发送的声波脉冲，测量接收端的时间差来计算风速和风向。该传感器可以同时测量风速，风向的瞬时数值。
内置电子指南针选型的设备，安装时不再有方位的要求，只需保证水平安装即可，整机外壳采用优质ABS材质，具有重量轻、没有任何移动部件、坚固耐用的特点，而且不需维护和现场校准，能同时输出风速和风向。广泛适用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域的风速与风向测量。
功能特点
无启动风速限制，零风速工作，无角度限制，360°全方位，可同时获得风速、风向的数据。
无移动部件，磨损小，使用寿命长。
采用随机误差识别技术，大风下也可保证测量的低离散误差，使输出更平稳。
工程塑料外壳，设计轻巧，携带轻便，安装、拆卸容易。
内置电子指南针的设备，安装时无方向要求，水平安装即可。
不需维护和现场校准。
主要技术参数
| 直流供电（默认） | 10V～30V DC | |
| 最大功耗 | 485：0.4W 4~20mA、0~5V、0~10V：0.5W 4G:1.0W | |
| 量程 | 风速 | 0～60m/s（可定制） |
| 风向 | 0~359° | |
| 精度 | 风速 | ±(0.2m/s±0.02*v)(v为真实风速)(60%RH,25℃) |
| 风向 | ±3°(60%RH,25℃) | |
| 分辨率 | 风速 | 0.01 m/s |
| 风向 | 1° | |
| 工作环境 | -40～60℃，0～95%RH（非结露） | |
| 抗风强度 | 75 m/s | |
| 响应时间 | 1s | |
| 防护等级 | IP66 | |
| 输出信号 | 485(ModBus-RTU协议) 4~20mA、0~5V、0~10V 4G中国移动或中国联通或中国电信的手机网络 | |
以上陈述的性能数据是在使用我司测试系统及软件的测试条件下获取的。为了持续改进产品，我司保留更改设计功能和规格的权利，恕不另行通知。
产品选型
| RS- | 公司代号 | ||||
| CFSFX- | 超声波风速风向变送器 | ||||
| N01- | 485通信（标准ModBus-RTU协议） | ||||
| I20- | 4~20mA 电流输出 | ||||
| V05- | 0~5V 电压输出 | ||||
| V10- | 0~10V 电压输出 | ||||
| 4G- | 采用4G方式上传数据 | ||||
| 2- | ABS壳体 | ||||
| 空 | 无内置电子指南针 | ||||
| CP | 内置电子指南针功能 | ||||

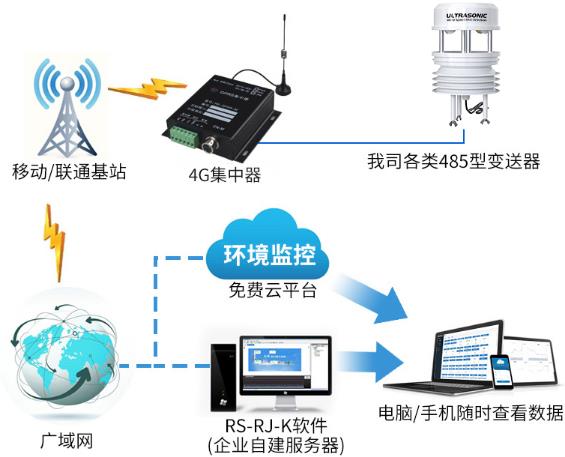

系统框架图

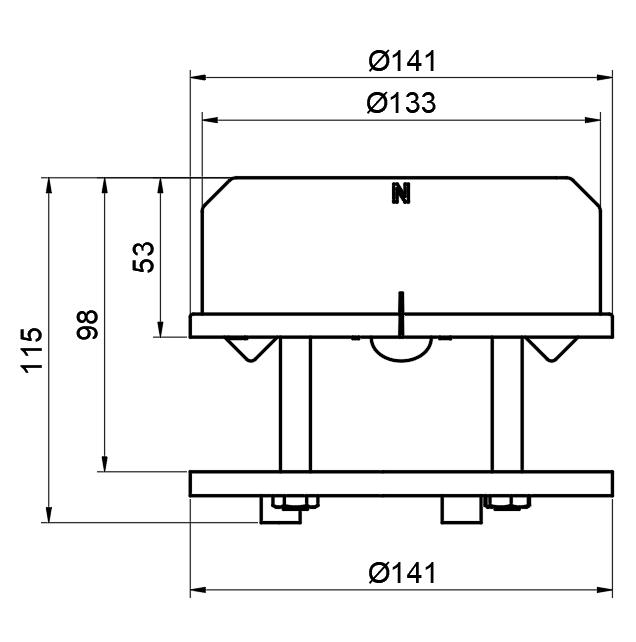

尺寸说明

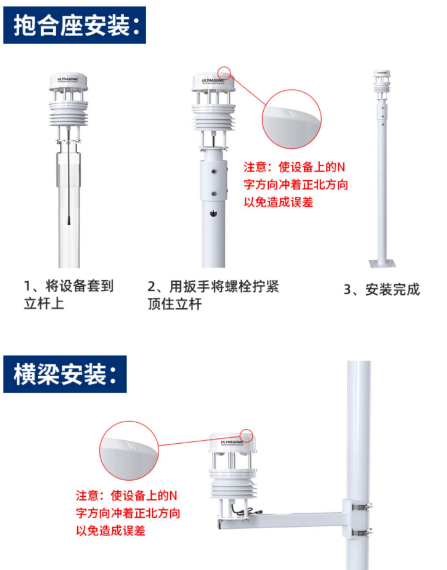

安装说明
接口说明
宽电压电源输入12-30V直流电源。485信号线接线时注意A/B两条线不能接反，总线上多台设备间地址不能冲突。
线色 | 说明 | 备注 |
棕色 | 电源正 | 12-30V DC |
黑色 | 电源地 | GND |
绿色 | 485-A | 485-A |
蓝色 | 485-B | 485-B |
