红外测温传感器485型
产品型号：RS-WD-HW-N01
红外线温度传感器可以不接触目标而通过测量目标发射的红外辐射强度计算出物体的表面温度。
相关产品
红外测温传感器485型
485型工业管道式液晶温度变送器
485型工业管道式温度变送器
485单温度超宽温变送器
485王字壳单温度变送器
86壳液晶485单温度变送器
485数码管单温度变送器
485型工业风管式液晶温度变送器
485型工业风管式温度变送器
485型工业探杆温度变送器
485型工业探杆式液晶温度变送器
产品详情
产品概述
RS-WD-HW-N01-2 是一款非接触式红外测温传感器，可以在不接触目标的同时通过测 量物体发射的波长在 8μm－14μm 范围内的红外辐射能量计算出物体的表面温度。适用于工业设备、钢铁行业、食品检测温度等多种使用场合。
该温度传感器为一体化集成式红外温度传感器，传感器、光学系统与电子线路共同集成 在不锈钢壳体内；易于安装，不锈钢壳体上的标准螺纹可与安装部位快速连接；同时还有各型选件（各类仪表、大屏、无纸记录仪吹扫保护罩、激光瞄准器、可调安装支架等）以满足各种工况场合要求。具有测量范围宽、精度高、线性度好、通用性好、使用方便、便于安装、传输距离远等特点。
功能特点
易于安装，金属壳体上的标准螺纹可与安装部位快速连接；
同时还有选件（安装支架、冷却吹扫套等）以满足各种工况场合要求；
可以不接触目标而通过测量目标发射的红外辐射强度计算出物体的表面温度；
非接触测温是红外测温仪最大的优点，使用户可以方便地测量难以接近或移动的目标。
主要技术参数
| 直流供电（默认） | 10-30V DC |
| 最大功耗 | 0.12W |
| 测量温度范围 | 0-100℃、0-150℃、0-200℃、0-300℃、0-400℃、0-500℃、0-600℃ |
| 温度数值分辨率 | 0.1℃ |
| 光谱范围 | 8~14μm |
| 精度（默认） | 测量值的±1%或±1℃，取大值(@300℃） |
| 变送器电路工作环境 | 温度：-20 ~60°C 相对湿度：10–95%RH（不结露） |
| 预热时间 | ≥40min |
| 响应时间 | 300 ms (95%) |
| 光学分辨率（D:S） | 20:1 |
| 发 射 率 | 0.95 （出厂预设） |
| 输出信号 | RS485（ModBus协议） |
| 防护等级 | IP54 |
| 外壳 | 304不锈钢 |
| 电缆长度 | 2m（默认） |
产品选型
| RS- | 公司代号 | |||
| WD- | 单温度传感器 | |||
| HW- | 红外测温 | |||
| N01 | RS485（ModBus协议） | |||

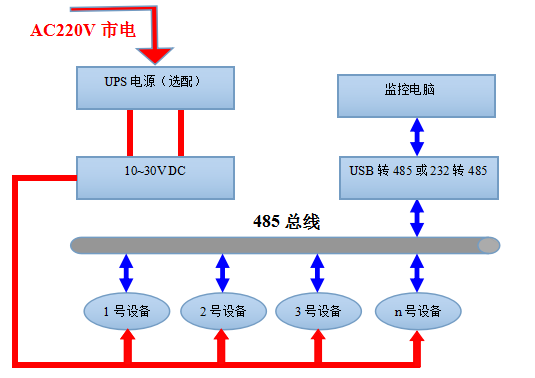

系统框架图

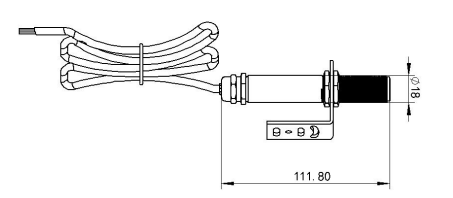

尺寸说明
安装说明
红外线温度传感器带 M18×1 螺纹，可用于直接安装，也可通过使用安装支架进行安装， 可调安装支架能够使测量头的调节更加方便。在调整被测目标与测量头时必须确保光路无遮挡。

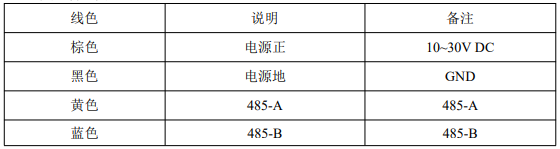

接口说明
