数码管单温度模拟量变送器
产品型号：RS-WD-*-SMG-*
数码管单温度模拟量变送器
液晶模拟量单温度变送器
壁挂王字壳模拟量单温度变送器
红外测温传感器
模拟量型工业管道式液晶温度变送器
模拟量型工业管道式温度变送器
模拟量型工业风管式液晶温度变送器
模拟量型工业风管式温度变送器
模拟量型工业探杆温度变送器
模拟量型工业探杆液晶温度变送器
产品概述
RS-WD-*-2和RS-WD-*-SMG单温度变送器均采用壁挂防水壳， 多用于室外及现场环境恶劣的场合。 RS-WD-*-SMG单温度变送器具有显示功能， 实时显示当前温度。温度探头多种类型可选适用于不同现场， 广泛适用于通讯机房， 仓库楼宇以及自控等需要温度监测的场所。 采用标准工业接口4～20mA/0～10V/0～5V模拟量信号输出，可接入现场数显表、 PLC、 变频器、 工控主机等设备。 安全可靠， 外观美观， 安装方便。
功能特点
采用美国进口的测温单元，测量精准，专用的模拟量电路，使用温度范围宽产品；
采用高灵敏度感温元件，传感器具有测量精度高，抗干扰能力强；
10~30V宽电压范围供电，规格齐全，安装方便。可同时适用于四线制与三线制接法；
采用壁挂防水壳，多用于室外及现场环境恶劣的场合。
主要技术参数
直流供电（默认） | 10~30V DC | ||
最大功耗 | 电流输出 | 1.2W | |
电压输出 | 1.2W | ||
默认精度 | 温度 | ±0.5℃（25℃） | |
变送器电路工作温度 | -40℃~+60℃，0%RH~80%RH | ||
探头工作温度 | 外延圆形不锈钢探头 | -40~+80℃ | |
外延磁吸式探头 | |||
外延扁形不锈钢探头 | |||
外延四分管螺纹探头 | -40~+120℃ | ||
外延扁高温探头 | |||
探头工作湿度 | 0~100%RH | ||
长期稳定性 | 温度 | ≤0.1℃/y | |
响应时间 | 温度 | ≤10s(1m/s风速) | |
输出信号 | 电流输出 | 4~20mA | |
电压输出 | 0~5V/0~10V | ||
负载能力 | 电压输出 | 输出电阻≤250Ω | |
电流输出 | ≤600Ω | ||
开孔尺寸 | 105mm | ||
产品选型
RS- | 公司代号 | ||||
WD- | 单温度变送、传感器 | ||||
I20- | 4~20mA电流输出 | ||||
V05- | 0~5V电压输出 | ||||
V10- | 0~10V电压输出 | ||||
SMG- | 壁挂数码管王字壳 | ||||
1 | 外延圆形不锈钢探头 | ||||
2 | 外延磁吸式探头 | ||||
3 | 外延扁形不锈钢探头 | ||||
4 | 外延四分管螺纹探头 | ||||
3H | 外延扁高温探头 | ||||

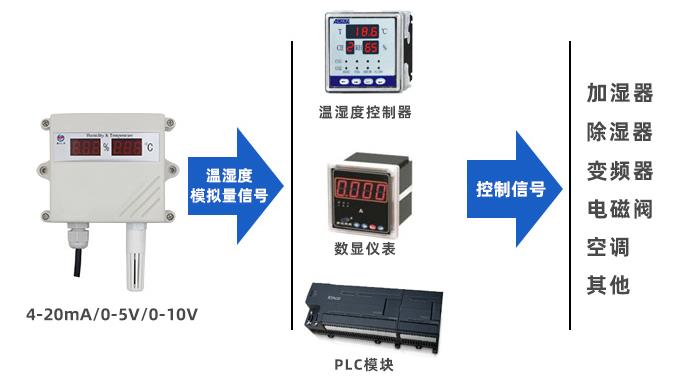

系统框架图
尺寸说明

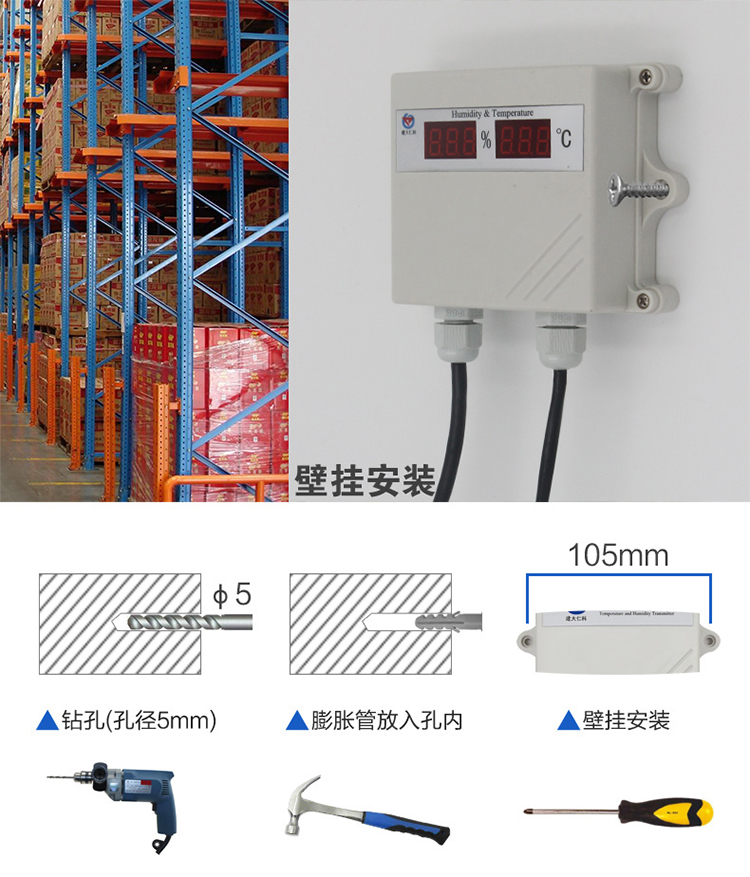

安装说明
接口说明
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
输 出 | 蓝色 | 温度信号正 |
绿色 | 温度信号负 |

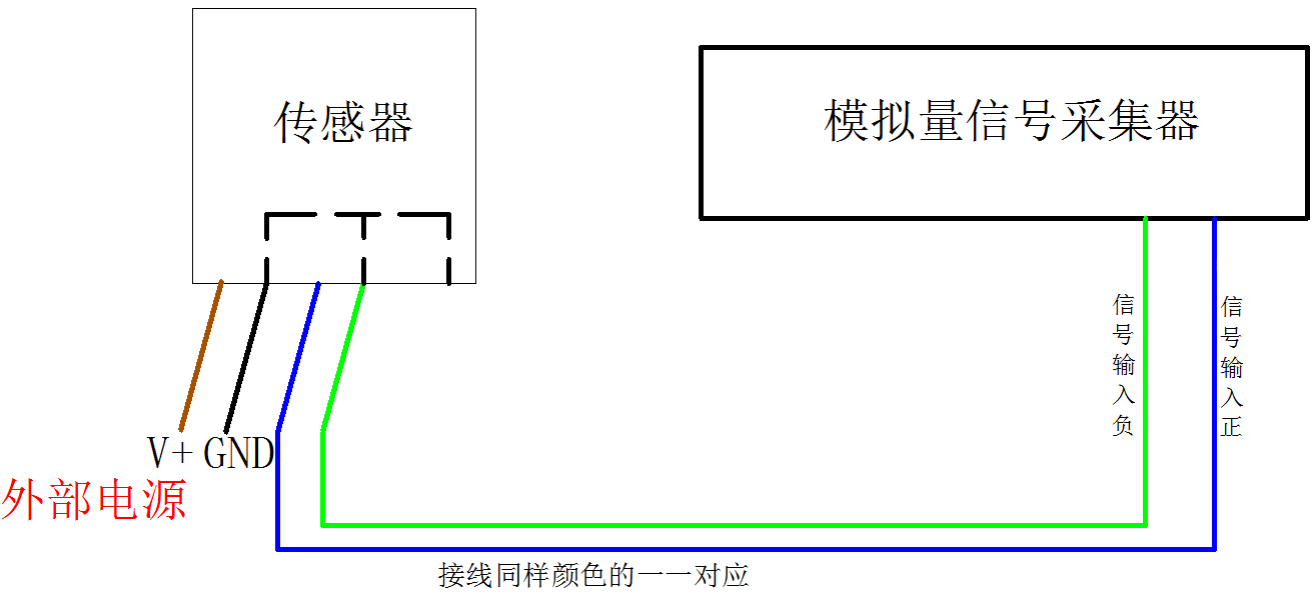

四线制接法示意图
三线制接法示意图
