液晶模拟量单温度变送器
产品型号：RS-WD-*-1-*
该变送器标准86*86mm尺寸，可方便的嵌入现场接线盒，带有大屏液晶显示直观，探头内置型安装简单美观，探头外延型可用于特殊场合温度检测。产品广泛适用于通信机房、配电柜、仓库楼宇、工业控制现场等需要温度检测的场合。
相关产品
数码管单温度模拟量变送器
液晶模拟量单温度变送器
壁挂王字壳模拟量单温度变送器
红外测温传感器
模拟量型工业管道式液晶温度变送器
模拟量型工业管道式温度变送器
模拟量型工业风管式液晶温度变送器
模拟量型工业风管式温度变送器
模拟量型工业探杆温度变送器
模拟量型工业探杆液晶温度变送器
产品详情
产品概述
该变送器标准86*86mm尺寸，可方便的嵌入现场接线盒，带有大屏液晶显示直观，探头内置型安装简单美观，探头外延型可用于特殊场合温度检测。产品广泛适用于通信机房、配电柜、仓库楼宇、工业控制现场等需要温度检测的场合。
功能特点
采用美国进口的测温单元，测量精准；
采用专用的模拟量电路，使用温度范围宽，可同时适用于四线制与三线制接法；
10~30V宽电压范围供电，规格齐全，安装方便；
广泛适用于通信机房、配电柜、仓库楼宇、工业控制现场等需要温度检测的场合。
主要技术参数
| 直流供电（默认） | 10~30V DC | ||
| 最大功耗 | 电流输出 | 0.8W | |
| 电压输出 | 0.8W | ||
| 默认精度 | 温度 | ±0.5℃（25℃） | |
| 宽量程精度 | 温度 | ±1℃（25℃） | |
| 变送器电路工作温度 | -20℃~+60℃，0%RH~95%RH 非凝露 | ||
| 探头工作温度 | -40℃~+120℃（定做），默认量程范围：-40℃~+80℃ | ||
| 探头工作湿度 | 0~100%RH | ||
| 长期稳定性 | 温度 | ≤0.1℃/y | |
| 响应时间 | 温度 | ≤10s(1m/s风速) | |
| 输出信号 | 电流输出 | 4~20mA | |
| 电压输出 | 0~5V/0~10V可选 | ||
| 负载能力 | 电压输出 | 输出电阻≤250Ω | |
| 电流输出 | ≤600Ω | ||
| 开孔尺寸 | 60mm | ||
产品选型
RS- | 公司代号 | ||||
WD- | 单温度变送、传感器 | ||||
I20- | 4~20mA电流输出 | ||||
V05- | 0~5V电压输出 | ||||
V10- | 0~10V电压输出 | ||||
1- | 86液晶壳 | ||||
1 | 外置圆形不锈钢探头 | ||||
2 | 外置磁吸式探头 | ||||
3 | 外置扁形不锈钢探头 | ||||
4 | 外置四分管螺纹探头 | ||||
3H | 外置扁高温探头 | ||||

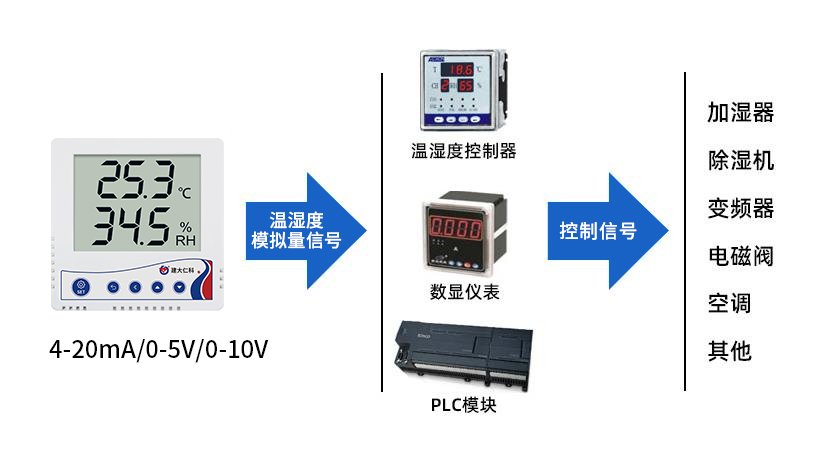

系统框架图

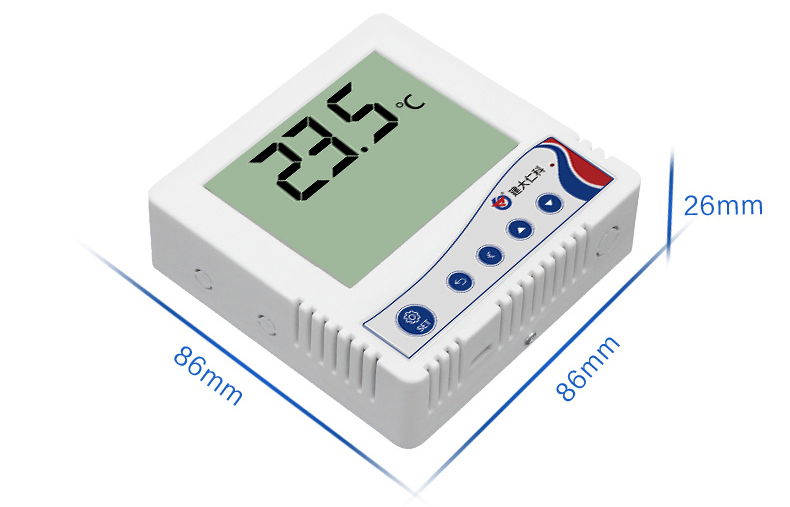

尺寸说明

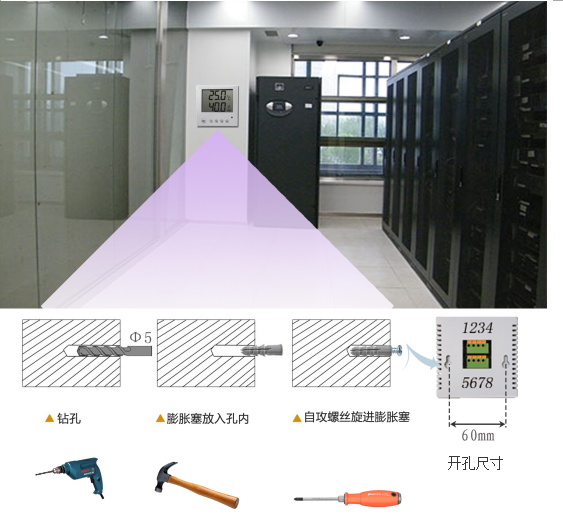

安装说明

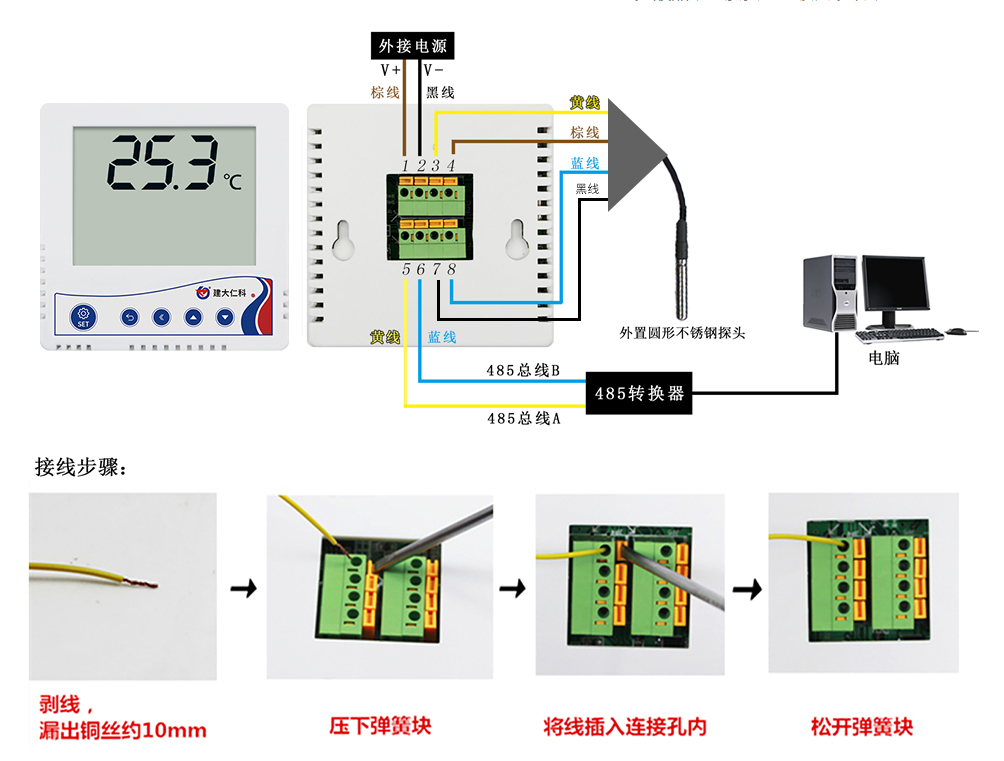

接口说明
四线制接法示意图

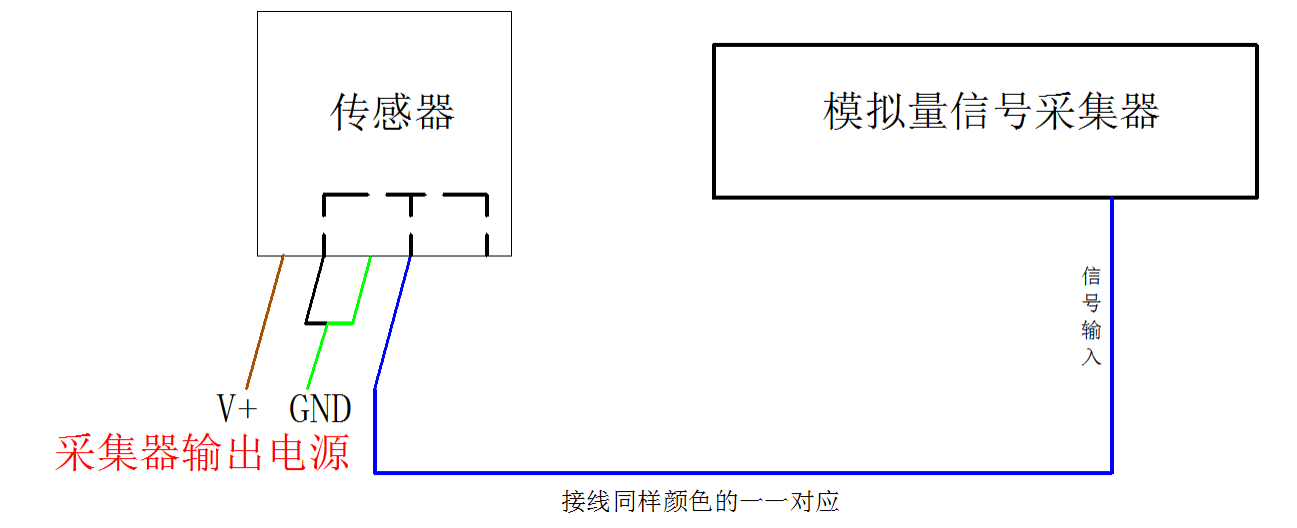

三线制接法示意图
