模拟量型工业管道式液晶温度变送器
产品型号：RS-WD-*-9A-LCD
工业管道式温度变送器采用我司最新的温度测量技术，广泛应用于楼宇自动化、气候与暖通信号采集、大棚温室以及医药化工等行业。
相关产品
数码管单温度模拟量变送器
液晶模拟量单温度变送器
壁挂王字壳模拟量单温度变送器
红外测温传感器
模拟量型工业管道式液晶温度变送器
模拟量型工业管道式温度变送器
模拟量型工业风管式液晶温度变送器
模拟量型工业风管式温度变送器
模拟量型工业探杆温度变送器
模拟量型工业探杆液晶温度变送器
产品详情
产品概述
工业管道式温度变送器采用我司最新的温度测量技术，4~20mA/0~10V/0~5V等多种模拟量信号输出可选， 可接入现场数显表、PLC、变频器、工控主机等设备，广泛应用于楼宇自动化、气候与暖通信号采集、大棚 温室以及医药化工等行业。
功能特点
采用高精度温度测量单元，典型温度年漂移≤0.03℃。
为避免工业现场强电磁干扰，设计了高抗干扰的模拟量输出电路。
交直流供电均可，DC15～36V 或者 AC24V（±20%）。
法兰安装，采用高分子材料高弹性密封圈，确保测量孔密封。
现场可通过拨码修改温度输出量程。
探头杆最长可延长至2米。
主要技术参数
| 供电 | DC15～36V 或者 AC24V（±20%) | |
| 最大功耗 | 1.5W | |
| A准精度 | 温度 | ±0.2℃（25℃） |
| 温度量程 | 默认-40℃~+80℃ | |
| 变送器电路工作温湿度 | -20℃~+60℃，0%RH~99.9%RH（非结露） | |
| 探头工作温度 | 默认-40℃~+80℃ | |
| 长期稳定性 | 温度 | ≤0.03℃/y |
| 响应时间 | 温度 | ≤25s(1m/s风速) |
| 允许最大气流速度 | 16m/s | |
| 输出信号 | 电流输出 | 4~20mA |
| 电压输出 | 0~5V/0~10V | |
| 负载能力 | 电压输出 | 输出电阻≤1kΩ |
| 电流输出 | ≤600Ω | |
| 电磁兼容等级 | GB/T 17626.4- 2018 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 4级 GB/T 17626.5- 2019 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验 4级 GB/T 17626.2- 2018 电磁兼容 试验和测量技术 静电放电抗扰度试验 4级 GB/T 17626.8- 2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验 4级 GB/T 17626.11-2008电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验 3类 | |
产品选型
| RS- | 公司代号 | ||||
| WD- | 温度变送、传感器 | ||||
| I20- | 4~20mA电流输出 | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| 9A- | 工业管道壳 | ||||
| 空 | 不带显示 | ||||
| LCD- | 带液晶显示 | ||||

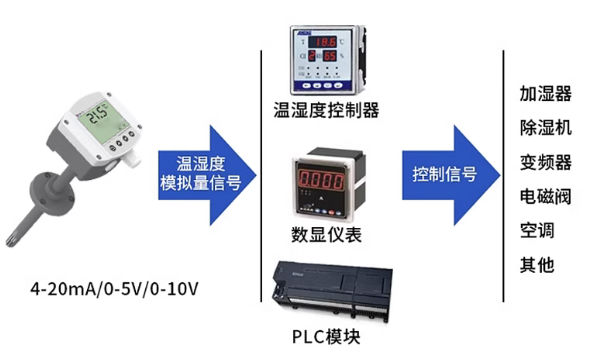

系统框架图
尺寸说明
安装说明

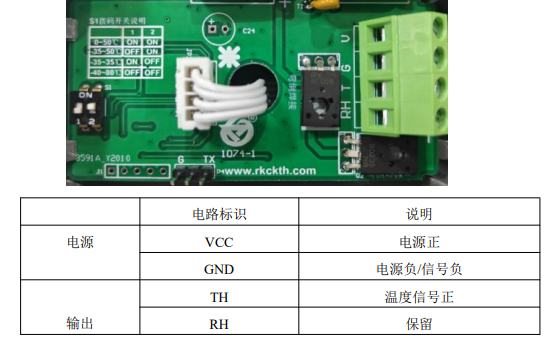

接口说明
