产品概述
我司设计的4G气体变送器，采用进口一线大品牌电化学气体传感器，具有反应迅速灵敏、抗干扰能力强的特点，经过我司独有的补偿算法、多段标准气体标定，亦具有长寿命、高精度、高重复性和高稳定性的特点。
设备采用宽压10-30V直流供电，通过4G方式将数据上传至我司免费监控平台。借助移动或联通的信号覆盖解决了现场自建网络的困难。我司配送流量卡，可以通过移动和联通的网络，将数据传输到我司提供的免费平台（可定制传送至本地平台）。设备安装方便，4G通讯流量极小，月流量小于30MB。
设备可在不方便架设网络的现场，地下停车场、车库、车间、密闭生活场所等需要检测特殊气体浓度的场合。
功能特点
采用进口一线大品牌电化学传感器，稳定耐用。
多量程选择，支持量程定做。
测量精度高,重复性好。
无线发射，采用4G传输方式，无需现场布线，无距离限制。
可免费接入我司提供的监控平台。
设备10~30V宽电压供电。
主要技术参数
| 供电电源 | 10~30V DC |
| 输出信号 | 4G |
| 上传间隔 | 30s |
| 温度测量范围 | -40℃~+80℃ |
| 湿度测量范围 | 0~100%RH |
| 温度精度 | ±0.5℃（25℃） |
| 湿度精度 | ±3%RH（60%RH,25℃） |
| 重复性 | NH3/H2/CO/H2S/CH4/NO2/SO2/CH2O/O3/PH3≤2%、 O2≤1% 、 NH3(500ppm）≤5% |
| 稳定性 | NH3/H2/CO/H2S/NO2/SO2/PH3 ≤2%信号值/月、 O2：≤5%信号值/年、 CH4/CH2O/O3：≤7%信号值/年 |
| 工作温度 | H2/CO/H2S/CH4/NO2/SO2(2000ppm)/CH2O/O2/PH3：-20~50℃ SO2(20ppm)/NH3：-20~40℃ O3：-10~55℃ CO2:10-50℃ |
| 工作湿度 | NH3/H2/CO/H2S/NO2/SO2/CH2O/O3/PH3： 15~90%RH 无冷凝、CH4/CO2：0~95%RH 无冷凝 、O2：5~95%RH 无冷凝 |
| 工作压力 | NH3/H2/CO/H2S/SO2/O2/PH3：90~110kPa NO2/CH2O/O3：91~111kPa CH4：80~116kPa |
| 预热时间 | NH3/H2/CO/H2S/CH4/NO2/SO2/CH2O/O3/O2/CO2/PH3：≥5min、 NH3（500ppm）：≥48h |
以上所有规格参数均在环境条件：温度20℃、相对湿度50%RH、1个大气压，待测气体浓度最大不超过传感器量程的环境下测得。其他技术指标请查看附录。
产品选型
举例说明： 二氧化氮量程在0~20ppm的4G变送器型号备注为： RS-NO2-4G-2H-20-P
| RS- | 公司代号 | |||||
| xx- | 变送器类型选型 | |||||
| 4G- | 4G模式上传数据 | |||||
| 2H- | 大王字壳壳体 | |||||
| 2HY- | 大王子壳壳体+气体传感器外延探头 | |||||
| xx- | 气体量程 | |||||
| * | 气体单位简写 | |||||
各种气体量程选择：
| 变送器类型 | 变送器类型选型 | 气体量程 | 气体单位简写 | 解析 |
| 氨气变送器 | NH3 | 50 100 500 | P | 提供两种变送器选型，3种气体量程选择，气体单位为ppm |
| 氨气温湿度一体变送器 | NH3WS | |||
| 氢气变送器 | H2 | 1000 40000 | P | 提供两种变送器选型，2种气体量程选择，气体单位为ppm |
| 氢气温湿度一体变送器 | H2WS | |||
| 一氧化碳变送器 | CO | 1000 | P | 提供两种变送器选型，1种气体量程选择，气体单位为ppm |
| 一氧化碳温湿度一体变送器 | COWS | |||
| 氧气变送器 | O2 | 25 | Vol | 提供两种变送器选型，1种气体量程选择，气体单位为%VOL |
| 氧气温湿度一体变送器 | O2WS | |||
| 硫化氢变送器 | H2S | 100 | P | 提供两种变送器选型，1种气体量程选择，气体单位为ppm |
| 硫化氢温湿度一体变送器 | H2SWS | |||
| 甲烷变送器 | CH4 | 100 | LEL | 提供两种变送器选型，1种气体量程选择，气体单位为%LEL |
| 甲烷温湿度一体变送器 | CH4WS | |||
| 二氧化氮变送器 | NO2 | 20 2000 | P | 提供两种变送器选型，2种气体量程选择，气体单位为ppm |
| 二氧化氮温湿度一体变送器 | NO2WS | |||
| 二氧化硫变送器 | SO2 | 20 2000 | P | 提供两种变送器选型，2种气体量程选择，气体单位为ppm |
| 二氧化硫温湿度一体变送器 | SO2WS | |||
| 甲醛变送器 | CH2O | 5 | P | 提供两种变送器选型，1种气体量程选择，气体单位为ppm |
| 甲醛温湿度一体变送器 | CH2OWS | |||
| 臭氧变送器 | O3 | 10 100 | P | 提供两种变送器选型，2种气体量程选择，气体单位为ppm |
| 臭氧温湿度一体变送器 | O3WS | |||
| 二氧化碳变送器 | CO2 | 5000 | P | 提供两种变送器选型，1种气体量程选择，气体单位为ppm |
| 二氧化碳温湿度一体变送器 | CO2WS | |||
| 磷化氢变送器 | PH3 | 20 | P | 提供两种变送器选型，1种气体量程选择，气体单位为ppm |
| 磷化氢温湿度一体变送器 | PH3WS |

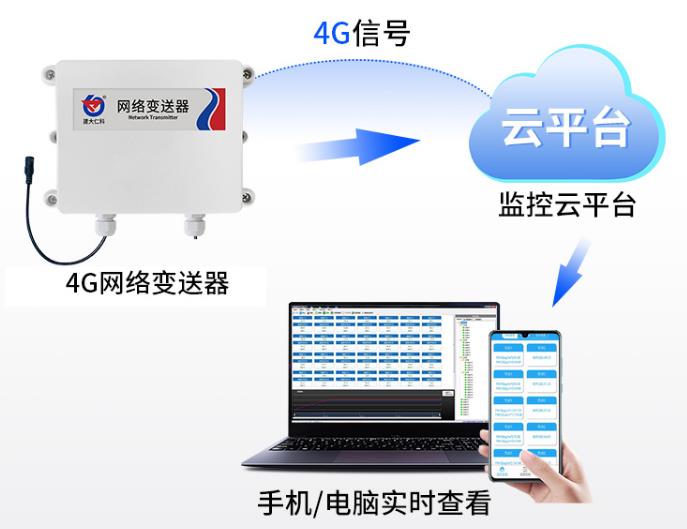

系统框架图

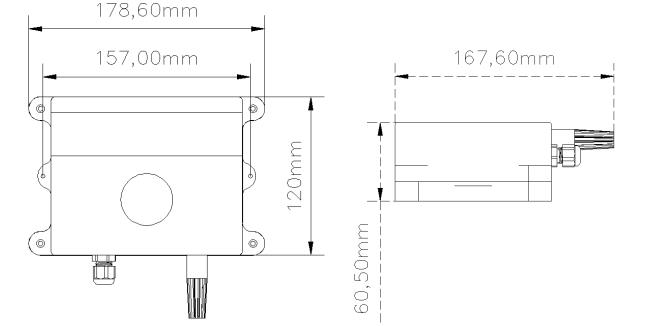

尺寸说明

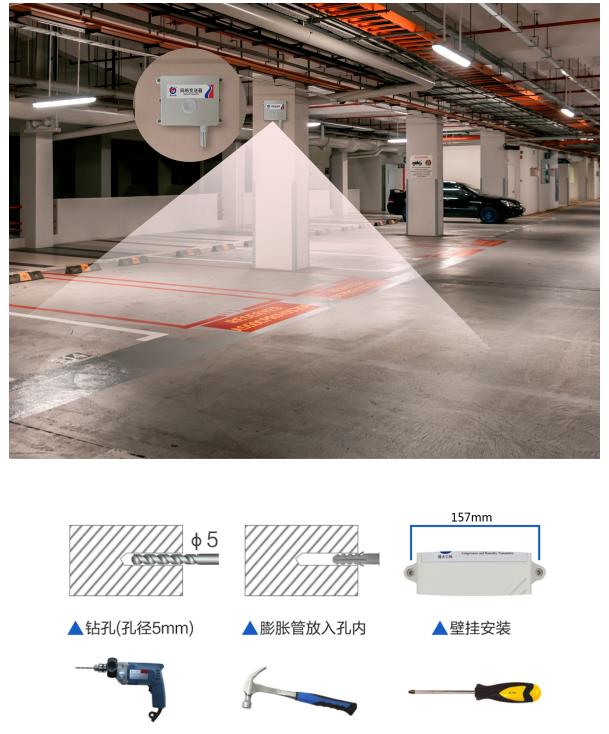

安装说明
接口说明
节点信息 | 内容 | 范围及定义说明 | |
节点1 | 模拟量二 | 湿度值 | 0~1000（扩大10倍后的数值） |
模拟量一 | 温度值 | -400~800（扩大10倍后的数值） | |
节点2 | 模拟量二 | 气体浓度值 | 查看附录：上传数据倍数 |
节点9 | 模拟量一 | 设备是否正常在线 | 0为正常在线，1000为设备离线 |
