产品详情
产品概述
冷媒也叫做制冷剂，是一类在制冷系统中用于传递热量的工质，应用于冰箱、空调、冷库、化工制冷等场合。冷媒泄露可能存在破坏臭氧层，增强温室效应，引起爆炸等风险，需要对其进行实时检测监控，防止泄漏。
冷媒变送器是一款红外光学原理的冷媒检测设备，该设备运用非色散红外（NDIR）原理对冷媒气体进行检测。采用双通道检测方案，差分检测技术，提高设备精度，减小温度、湿度和其他杂质气体的干扰。 可选配 OLED 显示屏，现场直接查看数值，夜晚亦可清晰显示。
功能特点
量程0-100%LFL，分辨率0.1LFL；
采用 NDIR 原理检测，双通道查分检测技术，抗干扰更强，精度更高；
RS485和模拟量信号输出方式可选；
可选配 OLED 显示屏，现场直接查看数值；
设备采用宽电压供电直流 10~30V 均可；
产品采用壁挂式防水壳，安装方便，防护等级高。
主要技术参数
| 检测气体种类 | R32 |
| 供电 | DC 10~30V（0-10V输出采用DC 24V供电） |
| 功耗 | 485型：≤1W 模拟量型：≤1.6W |
| 输出信号 | 4-20mA、0-10V、0-5V、 RS485；标准的ModBus-RTU协议；通信波特率：默认4800（1200、2400、4800、9600、19200、38400、57600、115200可设） |
| 冷媒量程范围 | 100%LFL（100%LFL=14.4%VOL） |
| 温度测量范围 | -40℃~+80℃（三合一设备） |
| 湿度测量范围 | 0~100%RH（三合一设备） |
| 冷媒精度 | ±2.5%LFL |
| 温度精度 | ±0.5℃（25℃，三合一设备） |
| 湿度精度 | ±3%RH（60%RH,25℃，三合一设备） |
| 冷媒分辨率 | 0.1%LFL |
| 工作条件 | 环境温度-20~60℃ 相对湿度：≤95%（无凝结） |
| 储存条件 | -40～80 ℃，0～100% RH |
| 响应时间 | T90≤30s |
| 预热时间 | 60s |
产品选型
| RS- | 公司代号 | |||||
| LR32- | 光学冷媒变送器 | |||||
| LR32WS- | 光学冷媒温湿度一体变送器 | |||||
| N01- | 485（ModBus协议）输出 | |||||
| I20- | 4-20mA电流输出 | |||||
| V05- | 0-5V电压输出 | |||||
| V10- | 0-10V电压输出 | |||||
| WIFI- | WIFI方式上传 | |||||
| 4G- | 4G方式上传 | |||||
| LORA- | 无线LoRa传输 | |||||
| LORAH- | 无线LoRa传输，支持LORA中继转发 | |||||
| 2- | 壁挂王字壳 | |||||
| OLED- | 壁挂王字壳OLED显示 | |||||
| 2Y- | 壁挂王字壳光学冷媒传感器外延型 | |||||
| 2YOLED- | 壁挂王字壳OLED显示光学冷媒传感器外延型 | |||||
| 100LFL- | 量程100%LFL | |||||

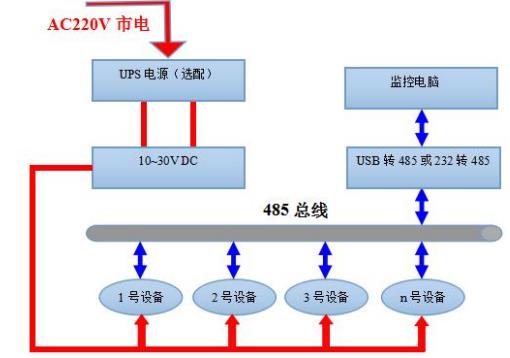

系统框架图

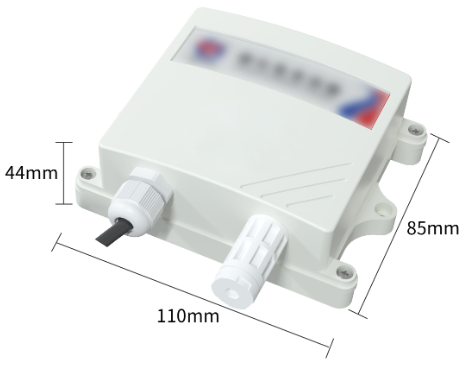

尺寸说明

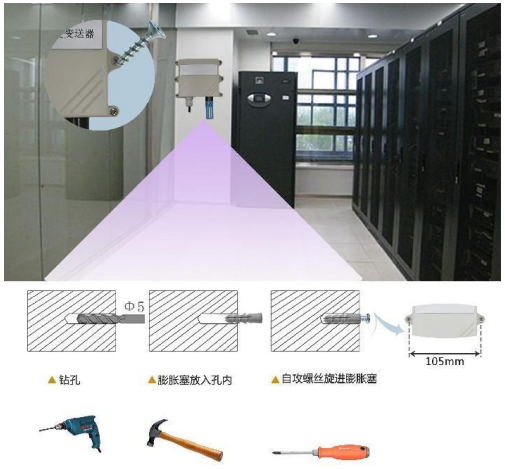

安装说明
接口说明
