管道式氨气变送器
产品型号：RS-NH3-*-*
我司设计的氨气变送器，经过我司独有的补偿算法、多段标准气体标定，亦具有长寿命、高精度、高重复性和高稳定性的特点;外壳防护等级高，可以适应现场环境恶劣的检测场合。
相关产品
复合式空气质量变送器
110液晶气体变送器
超声波六氟化硫氧气温湿度变送器
多合一气体检测仪
C3气体变送器
臭氧气体检测仪
单气体检测仪
壁挂多要素变送器
4G气体变送器
氧气变送器
复合式多气体检测仪
氢气变送器
产品详情
产品概述
我司设计的氨气变送器，具有反应迅速灵敏、抗干扰能力强的特点，经过我司独有的补偿算法、多段标准气体标定，亦具有长寿命、高精度、高重复性和高稳定性的特点。该变送器专业应用于管道氨气浓度测量,设备采用防水外壳设计，管道式安装方式，现场安装方便，采用抗干扰电路设计，可经受住现场变频器等各种强电磁干扰。
功能特点
测量范围多种选择，0~50ppm、0~100ppm；
测量精度高，最高可达±8%以内,重复性最高可达 2%以内；
采用抗干扰电路设计，可经受住现场变频器等各种强电磁干扰；
专业应用于管道氨气浓度测量,设备采用防水外壳设计，管道式安装方式，安装方便；
可选配高品质OLED显示屏，现场可直接查看数值，夜晚亦可清晰显示。
主要技术参数
| 供电电源 | 10~30V DC（0~10V输出型，只能24V供电） |
| 输出信号 | 485（ModBus协议） 4-20mA电流输出 0-5V/0-10V电压输出 |
| 功耗 | 0~50ppm（高精度）0.12W |
| 0~100ppm （高精度）0.12W | |
| 0~1000ppm （高精度）0.12W | |
| 0~500ppm 0.9W | |
| 工作温度 | -20~50℃ |
| 工作湿度 | 15~90%RH 无冷凝 |
| 压力范围 | 90~110kPa |
| 稳定性 | ≤2%信号值/月 |
| 响应时间 | 50、100、1000ppm≤90s 500ppm≤25s |
| 预热时间 | 0~50ppm（高精度）≥5min |
| 0~100ppm （高精度）≥5min | |
| 0~1000ppm （高精度）≥5min | |
| 0~500ppm ≥48h | |
| 氨气零点漂移 （-20~40℃） | 0~50ppm（高精度） ≤±2ppm |
| 0~100ppm （高精度）≤±2ppm | |
| 0~1000ppm（高精度）≤±2ppm | |
| 0~500ppm ≤±15ppm | |
| 重复性 | 0~50ppm（高精度） ≤2% |
| 0~100ppm （高精度）≤2% | |
| 0~1000ppm（高精度）≤2% | |
| 0~500ppm ≤5% | |
| 使用寿命 | ≥12个月 |
| 精度 | 0~50ppm（高精度） ±8% |
| 0~100ppm（高精度）±8% | |
| 0~1000ppm （高精度）±8% | |
| 0~500ppm：±5%FS（@100ppm、25℃、50%RH）氧气含量：≥18%VOL | |
| 分辨率 | 0~50ppm：0.1ppm |
| 0-100、0-500、0~1000ppm：1ppm |
以上所有规格参数均在环境条件：温度 20℃、相对湿度 50%RH、1 个大气压，待测气体浓度最大不超过传感器量程的环境下测得。
产品选型
| RS- | 公司代号 | ||||
| NH3- | 氨气变送器 | ||||
| N01- | 485（ModBus协议） | ||||
| I20- | 4~20mA电流输出 | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| 2FL- | 防水管道式外壳 | ||||
| OLEDFL- | 防水管道式带OLED显示外壳 | ||||
| 50P | 对应量程0~50ppm型号 | ||||
| 100P | 对应量程0~100ppm型号 | ||||
| 500P | 对应量程0~500ppm型号 | ||||
| 1000P | 对应量程0~1000ppm型号 | ||||
系统框架图

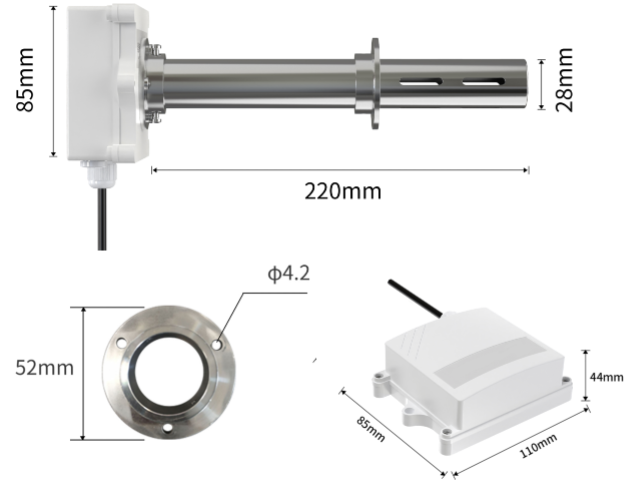

尺寸说明

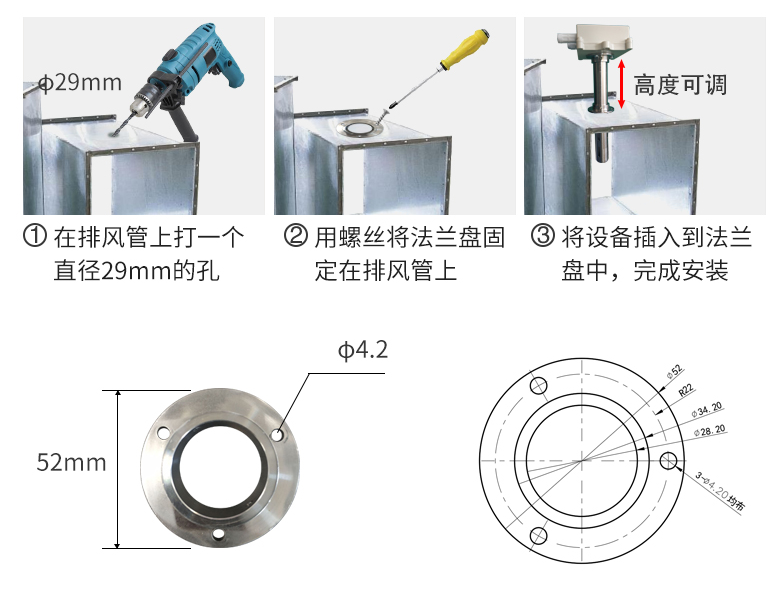

安装说明
接口说明
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
