管道式臭氧变送器
产品型号：RS-O3-*-*
管道式臭氧变送器用于管道臭氧浓度测量,外壳采用防水设计，管道式安装方式；如果环境中的臭氧浓度过高会对人体产生危害，因此有效监测臭氧的浓度是非常有必要的
相关产品
复合式空气质量变送器
110液晶气体变送器
超声波六氟化硫氧气温湿度变送器
多合一气体检测仪
C3气体变送器
臭氧气体检测仪
单气体检测仪
壁挂多要素变送器
4G气体变送器
氧气变送器
复合式多气体检测仪
氢气变送器
产品详情
产品概述
该变送器采用电化学技术进行臭氧浓度测量，反应迅速灵敏，可以可靠的检测出臭氧浓度。该变送器专业应用于管道臭氧浓度测量,设备采用防水外壳设计，管道式安装方式，现场安装方便，采用抗干扰电路设计，可经受住现场变频器等各种强电磁干扰。
功能特点
采用抗干扰电路设计，可经受住现场变频器等各种强电磁干扰；
使用高性能信号采集电路，能精确测量ppm级O3浓度，信号稳定，准确度高；
内置高灵敏度的气体检测探头，采用电化学技术进行O3浓度测量，反应迅速灵敏。
产品采用管道式防水壳，安装方便，防护等级高。
主要技术参数
| 供电电源 | 10~30V DC（0~10V输出型 只能24V供电） | ||||
| 平均功耗 | 0.1W | ||||
| 输出信号 | 485（ModBus-RTU）、4-20mA电流输出、0-10V/0-5V电压输出 | ||||
| 臭氧测量范围 | 0~10ppm、0~100ppm | ||||
| 工作温度 | 0~10ppm：-10℃～55℃ 0~100ppm：-20℃～50℃ | ||||
| 工作湿度 | 15%RH-90％RH（无凝结） | ||||
| 工作压力 | 91~111kPa | ||||
| 数据更新时间 | 1s | ||||
| 重复性 | ≤2% | ||||
| 稳定性 | ≤7%信号值/年 | ||||
| 响应时间 | ≤35s | ||||
| 预热时间 | ≥5min | ||||
| 分辨率 | 0~10ppm：0.01ppm 0~100ppm：1ppm | ||||
| 精度 | 0~10ppm：±6%FS（@5ppm、25℃、50%RH） 0~100ppm：±6%FS（@50ppm、25℃、50%RH） | ||||
| 零点漂移 | ≤±1ppm |
以上陈述的性能数据是在使用我司测试系统及软件的测试条件下获取的。为了持续改进产品，我司保留更改设计功能和规格的权利，最新技术参数请于购买前参照我司官方说明书，本网站中体现的设备技术参数不能代表本设备最新参数。如有出入，恕不另行通知。
产品选型
| RS- | 公司代号 | ||||
| O3- | 臭氧变送传感器 | ||||
| N01- | RS485（ModBus协议） | ||||
| I20- | 4~20mA电流输出 | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| WIFI- | WIFI方式上传 | ||||
| 4G- | 4G方式上传 | ||||
| LORA- | LoRa方式上传 | ||||
| 2FL- | 防水管道式外壳 | ||||
| OLEDFL- | 防水管道式带OLED显示外壳 | ||||
| 10P | 0~10ppm | ||||
| 100P | 0~100ppm | ||||
系统框架图

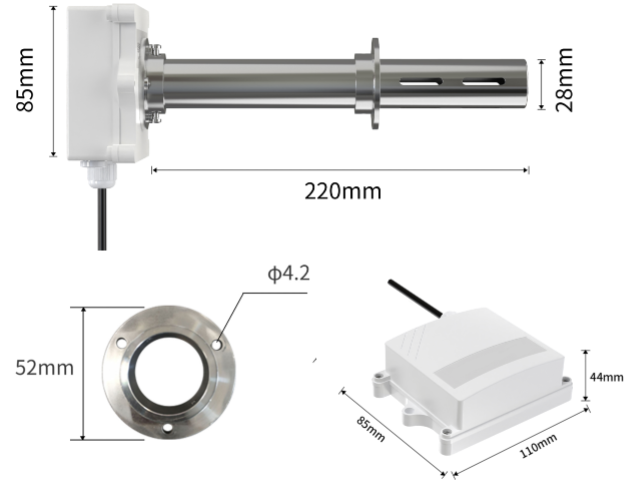

尺寸说明
安装说明
接口说明
宽电压电源输入10～30V均可。485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突。
线色 | 说明 | |
电 源 | 棕色 | 电源正（10～30V DC） |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
