管道式氢气变送器

产品型号:RS-H2-*-*

我司设计的氢气变送器,经过我司独有的补偿算法、多段标准气体标定,亦具有长寿命、高精度、高重复性和高稳定性的特点,专业应用于管道氢气浓度测量。
产品详情

产品概述

我司设计的氢气变送器,采用进口一线大品牌电化学氢气传感器,具有反应迅速灵敏、抗干扰能力强的特点,经过我司独有的补偿算法、多段标准气体标定,亦具有长寿命、高精度、高重复性和高稳定性的特点。该变送器专业应用于管道氢气浓度测量,设备采用防水外壳设计,管道式安装方式,现场安装方便,采用抗干扰电路设计,可经受住现场变频器等各种强电磁干扰。

功能特点

采用进口一线大品牌电化学传感器,稳定耐用。

测量范围多种选择,0~1000ppm、0~40000ppm。

测量精度高,最高可达±3%FS以内,重复性最高可达2%以内。

可选配高品质OLED显示屏,现场可直接查看数值,夜晚亦可清晰显示。

现场供电采用10~30V直流宽压供电,可适应现场多种直流电源。

产品采用管道式防水壳,安装方便,防护等级高可应用于恶劣的现场环境。

主要技术参数

供电电源10~30V DC(0~10V输出型 只能24V供电)
输出信号4~20mA、0~5V、0~10V
功耗0.12W
工作温度-20~50℃
工作湿度15~90%RH 无冷凝
压力范围90~110kPa
稳定性≤2%信号值/月
响应时间1000ppm:≤70s
40000ppm:≤60s
预热时间≥5min
零点漂移1000ppm:≤±10ppm
40000ppm:≤±20ppm
重复性≤2%
使用寿命≥24个月
精度±5%FS
分辨率1ppm

以上陈述的性能数据是在使用我司测试系统及软件的测试条件下获取的。为了持续改进产品,我司保留更改设计功能和规格的权利,最新技术参数请于购买前参照我司官方说明书,本网站中体现的设备技术参数不能代表本设备最新参数。如有出入,恕不另行通知。

产品选型

RS-
公司代号

H2-
氢气变送器

N01-
485(ModBus协议)
I20-
4~20mA电流输出
V05-
0~5V电压输出
V10-
0~10V电压输出

2FL-
防水管道式外壳
OLEDFL-
防水管道式带OLED显示外壳

1000P量程0~1000ppm
40000P量程0~40000ppm

系统框架图

管道式氢气变送器系统框架图

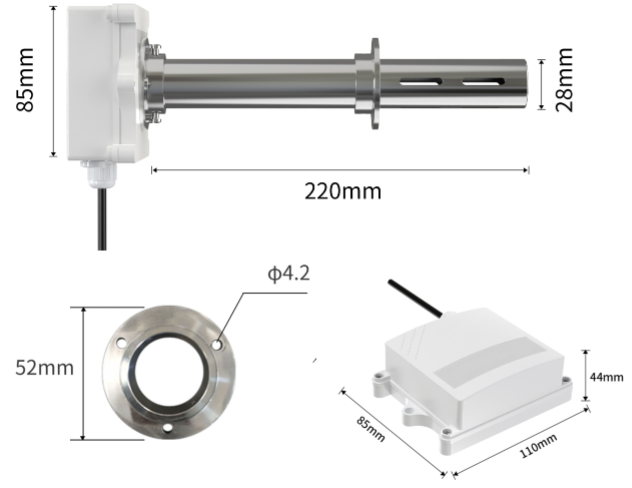

尺寸说明

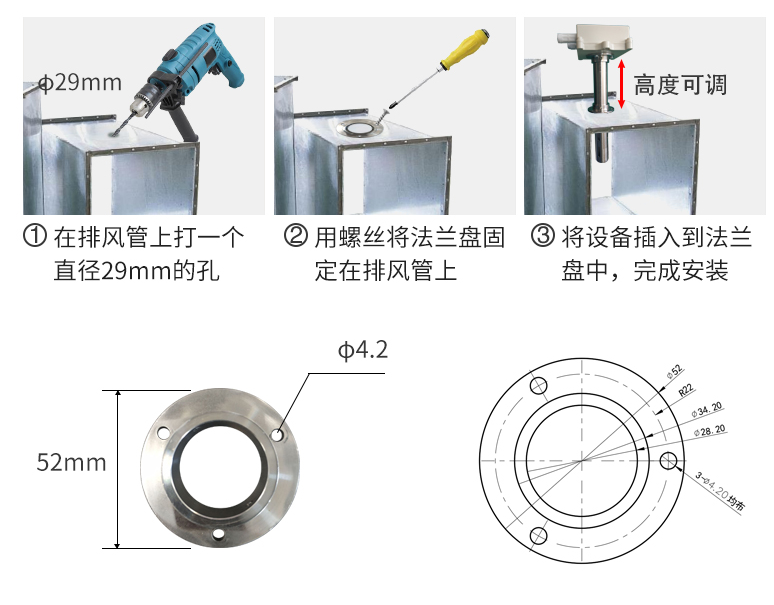

安装说明


接口说明

宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。


线色

说明

棕色

电源正(10~30V DC)

黑色

电源负

黄色

485-A

蓝色

485-B
