管道式甲烷变送器
产品型号：RS-CH4-*-*
我司设计的甲烷变送器，具有较强的安全性及较快的反应速度、抗干扰能力强的特点，经过我司独有的补偿算法、多段标准气体标定，亦具有长寿命、高精度、高重复性和高稳定性的特点。
相关产品
复合式空气质量变送器
110液晶气体变送器
超声波六氟化硫氧气温湿度变送器
多合一气体检测仪
C3气体变送器
臭氧气体检测仪
单气体检测仪
壁挂多要素变送器
4G气体变送器
氧气变送器
复合式多气体检测仪
氢气变送器
产品详情
产品概述
我司设计的甲烷变送器，采用隔爆ExdIMb 防爆等级的传感器，具有较强的安全性及较快的反应速度、抗干扰能力强的特点，经过我司独有的补偿算法、多段标准气体标定，亦具有长寿命、高精度、高重复性和高稳定性的特点。该变送器专业应用于管道甲烷浓度测量,设备采用防水外壳设计，管道式安装方式，现场安装方便，采用抗干扰电路设计，可经受住现场变频器等各种强电磁干扰。
功能特点
采用隔爆ExdIMb 防爆等级的传感器稳定耐用。
量程0-100%LEL，其他量程亦可定做。
测量精度高，可达±5%FS以内,重复性可达2%以内。
可选配高品质OLED显示屏，现场可直接查看数值，夜晚亦可清晰显示。
现场供电采用10~30V直流宽压供电，可适应现场多种直流电源。
产品采用管道式防水壳，安装方便，防护等级高可应用于恶劣的现场环境。
主要技术参数
| 供电电源 | 10~30V DC（0~10V输出型 只能24V供电） | ||||
| 输出信号 | 485、4~20mA、0~5V、0~10V | ||||
| 功耗 | 0.9W | ||||
| 工作温度 | -20~40℃ | ||||
| 工作湿度 | 0~95%RH 无冷凝 | ||||
| 压力范围 | 80~116kPa | ||||
| 稳定性 | ≤7%信号值/年 | ||||
| 响应时间 | ≤15s | ||||
| 预热时间 | ≥5min | ||||
| 甲烷零点漂移 | ±0.06% | ||||
| 重复性 | ≤2% | ||||
| 使用寿命 | ≥24个月 | ||||
| 精度 | ±5%FS，不低于5%VOL的氧气环境 | ||||
| 分辨率 | 1%LEL |
产品选型
| RS- | 公司代号 | ||||
| CH4- | CH4变送器 | ||||
| N01- | 485（ModBus协议） | ||||
| I20- | 4~20mA电流输出 | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| 2FL- | 防水管道式外壳 | ||||
| OLEDFL- | 防水管道式带OLED显示 | ||||
| 100%LEL | 量程0~100%LEL | ||||
系统框架图

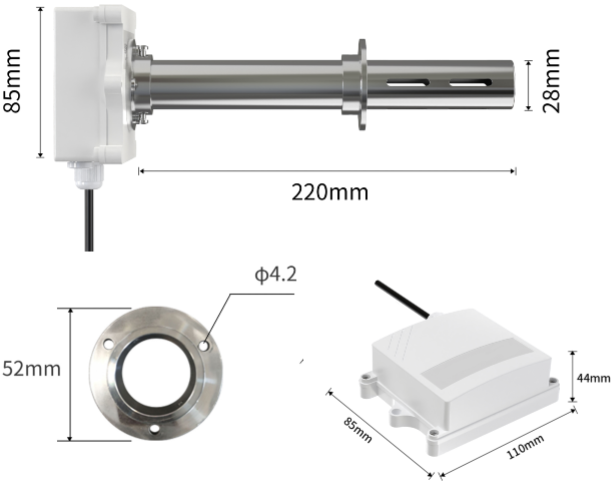

尺寸说明

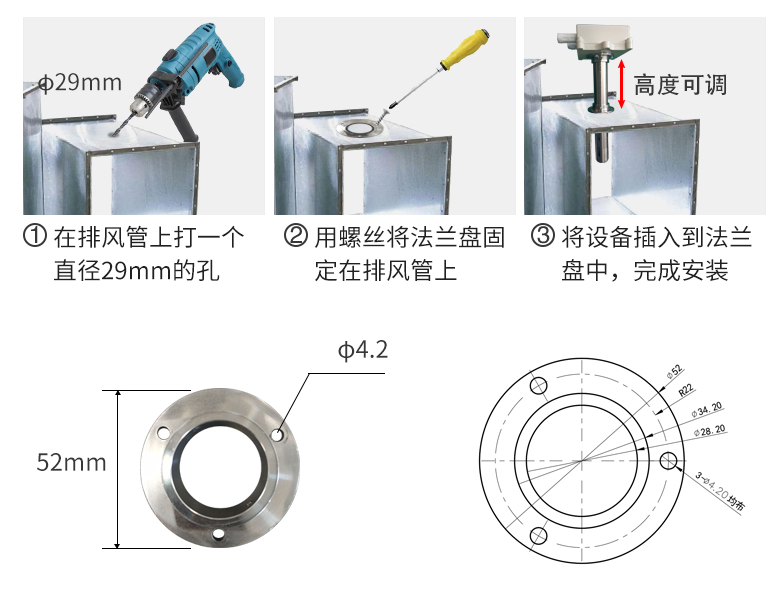

安装说明
接口说明
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突。
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
