六氟化硫氧气温湿度变送器

产品型号:RS-SF6O2WS-N01-MP

六氟化硫氧气温湿度变送器可同时监测六氟化硫和氧气浓度及温湿度变化。
产品详情

产品概述

六氟化硫为主要用在电力工业的一种人造惰性气体,此气体有着良好的电气绝缘性能及 优异的灭弧性能,但随着长时间的使用,可能会发生气体泄漏的问题; 为防止气体泄漏,我 司设计了六氟化硫变送器,此设备采用 NDIR 原理检测,进口高品质红外光源,并经过标准 气体标定,具有反应迅速灵敏、抗干扰能力强、长寿命、高重复性和高稳定性的特点。

同时《电业安全工作规程》 (发电厂和变电站部分) 规定,装有 SF6 设备的配电装置 室必须保证 SF6 浓度小于 1000ppm ,除须装设强力通风装置外,还必须安装能报警的氧量仪和 SF6 气体浓度检测报警仪等监测装置。设备同时具备监测氧气的功能,反应迅速灵敏、抗干扰能力强的特点,经过我司独有的补偿算法、多段标准气体标定,亦具有长寿命、高精度、高重复性和高稳定性的特点。

此外,该设备还配有超声波六氟化硫变送器,此设备采用超声波原理检测,利用发送的声波脉冲,测量接收端的时间差。

功能特点

六氟化硫采用 NDIR 原理或超声波原理检测。

同时具备监测氧气的功能,量程 0-30%VOL,测量精度高,可达±3%FS 以内,重复性可达 1%以内。

可选带温湿度,精准测量环境温湿度变化。

结构合理,避免 SF6 长时间堆积在壳体内部。

现场供电采用 10~30V 直流宽压供电,可适应现场多种直流电源。

主要技术参数

项目

技术指标

SF 分辨率

1ppm

SF 最大允许误差

0~1000ppm:±10% (@500ppm,60%RH,25℃)

0~2000ppm:±10% (@2000ppm,60%RH,25℃)

SF6  量程范围

0~ 1000ppm(默认)0-2000ppm

SF6  零点漂移

±3ppm

SF6 稳定性

≤2%信号值/月

SF6 响应时间

≤30s

SF6 预热时间

≥30min

SF6 重复性

≤3%

O2 分辨率

0. 1%VOL

O2 精度

±3%FS

O2 量程

0~30%VOL

O2 使用寿命

2 年(默认) 5 年、10 年可选

O2 重复性

≤1%

O2 预热时间

≥5 min

O2 响应时间

≤10s

O2 稳定性

≤5%信号值/年

温度测量范围

-40℃~+80℃

温度精度

±0.5℃ (@25℃)

湿度测量范围

0~99%RH

湿度精度

±3%RH (@ 60%RH,25℃)

压力范围

90~ 110kPa

工作温度

- 10~60℃

工作湿度

0~95%RH 非结露

以上所有规格参数均在环境条件:温度20℃、相对湿度50%RH、1个大气压,待测气体浓度最大不超过传感器量程的环境下测得。

以上陈述的性能数据是在使用我司测试系统及软件的测试条件下获取的。为了持续改进产品,我司保留更改设计功能和规格的权利,最新技术参数请于购买前参照我司官方说明书,本网站中体现的设备技术参数不能代表本设备最新参数。如有出入,恕不另行通知。

产品选型

RS-


公司代号


SF6O2-


六氟化硫氧气变送器

SF6O2WS-


六氟化硫氧气温湿度四合一变送器


N01-



RS485(ModBus 协议)


MP-


金属外壳


1000p

0~1000ppm

2000p

0~2000ppm

3000p

0~3000ppm

系统框架图

六氟化硫氧气温湿度变送器系统框架图

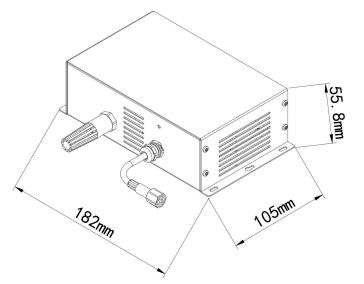

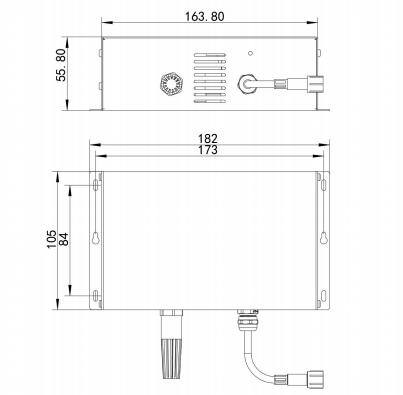

尺寸说明



安装说明

安装注意事项: 由于六氟化硫气体密度大于空气密度,则在安装时应尽量靠近地面安装。

安装时必须竖直安装到墙面上(如图所示) !!!不可颠倒,不可倾斜。

安装方式一: 膨胀螺丝安装

使用葫芦孔进行固定


安装方式二: 通过边角的四个孔竖直固定到墙面上

接口说明

宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。


线色

说明

棕色

电源正(10~30V DC)

黑色

电源负

黄色

485-A

蓝色

485-B
