氟利昂变送器

产品型号:RS-FR*-*

我公司设计的氟利昂变送器,采用半导体原理氟利昂传感器,具有反应迅速灵敏、抗干扰能力强的特点。适用于智能家居、智能交通、车库、车间、化工厂、密闭生活场所等需要实时监测R22、R134A、R410A、R113、R409A氟利昂的场合。
产品详情

产品概述

我公司设计的氟利昂变送器,采用半导体原理氟利昂传感器,具有反应迅速灵敏、抗干扰能力强的特点,经过我公司独有的补偿算法、多段标准气体标定,亦具有长寿命、高精度、高重复性和高稳定性的特点。适用于智能家居、智能交通、车库、车间、化工厂、密闭生活场所等需要实时监测R22、R134A、R410A、R113、R409A氟利昂的场合。

RS485,模拟量(4~20mA、0~5V、0~10V),WiFi,LoRa多种信号输出方式可选,满足不同场合的需要。

功能特点

采用半导体传感器,稳定耐用。
量程0~1000ppm,其他量程亦可定做。
测量精度高,可达±15%FS以内,重复性可达2%以内。
可选配高品质OLED显示屏,现场可直接查看数值,夜晚亦可清晰显示。
现场供电采用10~30V直流宽压供电,可适应现场多种直流电源。
产品采用壁挂式防水壳,安装方便,防护等级高可应用于恶劣的现场环境。

主要技术参数

485型:

供电电源10~30V DC
输出信号485
功耗0.9W
温度测量范围-40℃~+80℃
温度精度±0.5℃(25℃)
湿度测量范围0~100%RH
湿度精度±3%RH(60%RH,25℃)
工作温度 -20~50℃
工作湿度15~90%RH 无冷凝
压力范围90~110kPa
稳定性≤2%信号值/月
氟利昂零点漂移(-20~40℃)±3%FS
重复性≤2%
使用寿命≥12个月
量程0~1000ppm
精度±15%FS(@R22,500ppm、25℃、50%RH)
分辨率1ppm
响应时间≤35s
预热时间≥24h

模拟量型:

供电电源10~30V DC
输出信号4-20mA、0-5V、0-10V
功耗0.9W
工作温度-20~50℃
工作湿度15~90%RH 无冷凝
压力范围90~110kPa
稳定性≤2%信号值/月
氟利昂零点漂移(-20~40℃)±3%FS
重复性≤2%
使用寿命≥12个月
量程0~1000ppm
精度±15%FS(@R22,500ppm、25℃、50%RH)
分辨率1ppm
响应时间≤35s
预热时间≥24h

WiFi型:

供电电源10~30V DC
功耗0.9W
温度测量范围-40℃~+80℃
温度精度±0.5℃(25℃)
湿度测量范围0~100%RH
湿度精度±3%RH(60%RH,25℃)
工作温度 -20~50℃
工作湿度15~90%RH 无冷凝
压力范围90~110kPa
稳定性≤2%信号值/月
氟利昂零点漂移(-20~40℃)±3%FS
重复性≤2%
使用寿命≥12个月
量程0~1000ppm
精度±15%FS(@R22,500ppm、25℃、50%RH)
分辨率1ppm
响应时间≤35s
预热时间≥24h
WIFI 通信参数802.11b/g/n
安全性安全方式WEP/WPA-PSK/WPA2-PSK  加密类型WEP/TKIP/AES
配置工具《蓝牙碰一碰配置》

LoRa型:

供电电源10~30V DC
输出信号LoRa
功耗0.9W
温度测量范围-40℃~+80℃
温度精度±0.5℃(25℃)
湿度测量范围0~100%RH
湿度精度±3%RH(60%RH,25℃)
工作温度 -20~50℃
工作湿度15~90%RH 无冷凝
压力范围90~110kPa
稳定性≤2%信号值/月
氟利昂零点漂移(-20~40℃)±3%FS
重复性≤2%
使用寿命≥12个月
量程0~1000ppm
精度±15%FS(@R22,500ppm、25℃、50%RH)
分辨率1ppm
响应时间≤35s
预热时间≥24h

产品选型

RS-
公司代号

FR-
氟利昂变送器
FRWS-
氟利昂温湿度一体变送器(模拟量型无此型号,带OLED显示无此型号)

N01-
485(ModBus协议)输出
I20-
4-20mA电流输出
V05-
0-5V电压输出
V10-
0-10V电压输出
WIFI-
WIFI方式上传(OLED显示无此选型)
4G-
4G方式上传(OLED显示无此选型)
LORA-
无线LoRa传输(OLED显示无此选型)

2-
壁挂王字壳
OLED-
壁挂王字壳OLED显示
2Y-
壁挂王字壳氟利昂传感器外延型
2YOLED-
壁挂王字壳OLED显示氟利昂传感器外延型

1000P-
量程0-1000ppm

2单氟利昂选用此型号
4外置精装探头,氟利昂温湿度一体默认选用此型号
5外延精装探头,三合一可选此型号

系统框架图

氟利昂变送器系统框架图

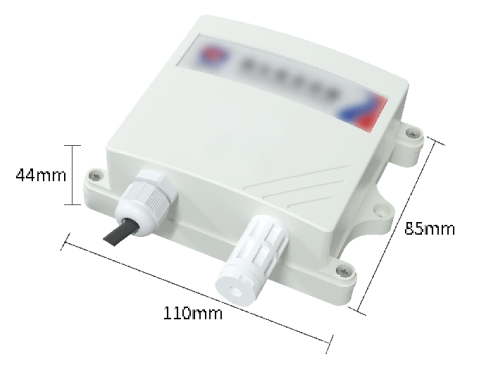

尺寸说明

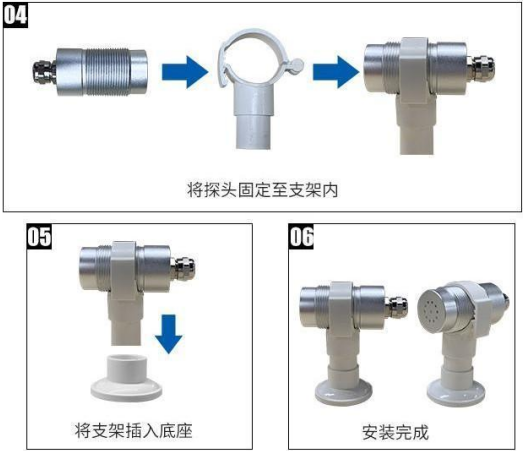

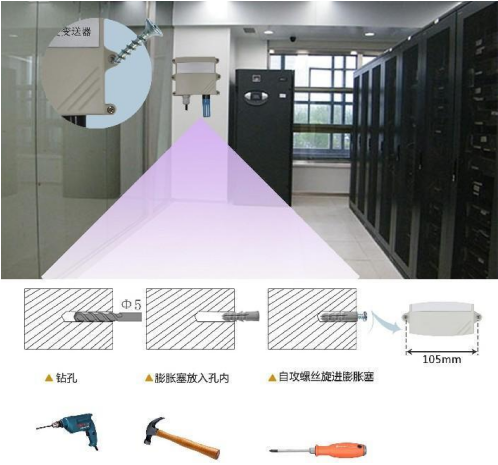

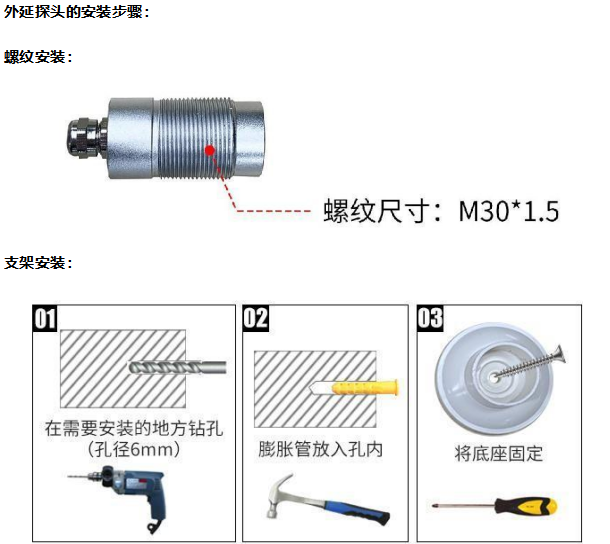

安装说明




接口说明
