裂缝计（拉绳式）
产品型号：RS-LSLF-DC-LORAH/4G/NB-1000-1
该设备通过拉绳的伸缩来测量裂缝的位移，并将机械位移转换为电信号输出，适用于长期监测和实时数据采集。拉绳式裂缝计具有结构简单、安装方便、稳定性好等特点。
产品详情
产品概述
随着现代工程结构的复杂性和规模不断增加，对结构物的安全性、稳定性和耐久性提出了更高的要求。裂缝作为结构物常见的损伤形式之一，其发展往往预示着潜在的安全隐患。拉绳式裂缝计是一种位移测量设备，专门用于监测结构物（如桥梁、大坝、建筑物、隧道等），边坡，地裂缝等场景的裂缝宽度变化和倾斜角度。
该设备通过拉绳的伸缩来测量裂缝的位移，并将机械位移转换为电信号输出，适用于长期监测和实时数据采集。拉绳式裂缝计具有结构简单、安装方便、稳定性好等特点。
功能特点
设备采用低功耗设计。
可实时检测裂缝变化和安装位置的倾斜角度,及时输出告警信息。
传感器拉绳部分为钢丝绳表面涂塑，保证韧性高且长时间不受环境腐蚀。
设备唯一8位地址，易于管理识别，可搭配我公司提供的多种软件平台。
设备参数通过手机蓝牙配置，简单方便。
主要技术参数
| 供电 | 内置电池供电 |
| 数据上传 | 4G上传数据、NB-IoT网络上传（中国移动，中国电信）、LoRa无线通信 |
| 设备功耗 | 4G：7.6mW NB：7.2mW LoRa：7.4mW |
| 裂缝测量范围 | 0~1000mm |
| 裂缝测量精度 | 0.2% |
| 裂缝测量分辨率 | 0.1mm |
| 倾角测量范围 | X轴-180°~180°，Y轴-90°~90° |
| 倾角测量精度 | 静态精度0.1°、动态精度±0.5° |
| 倾角测量分辨率 | 0.01° |
| 上传间隔 | NB/4G：8h（可修改） LoRa：默认60min上传一次，最短上传间隔可设置1min |
| 工作温度 | -35~60℃ |
| 工作湿度 | ≤95% |
产品选型
| RS- | 公司代号 | |||||
| LSLF- | 拉绳式裂缝计 | |||||
| DC- | 电池供电 | |||||
| NB- | NB-IoT 网络上传 | |||||
| 4G- | 4G上传 | |||||
| LORAH- | LoRa无线通信，支持LORA中继转发 | |||||
| 1000- | 1000mm量程 | |||||
| 1 | 一代壳体 | |||||

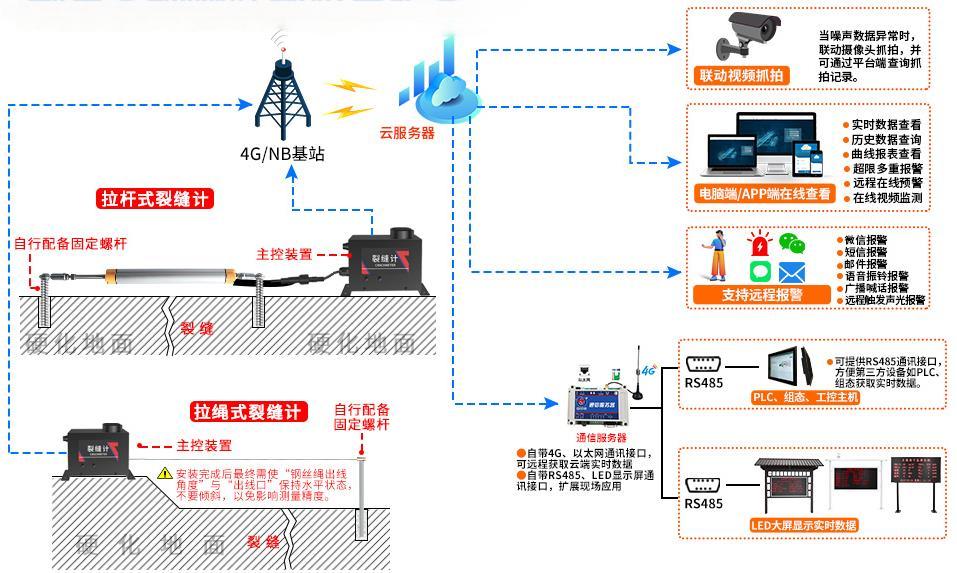

系统框架图

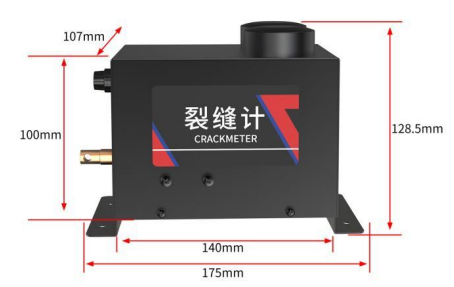

尺寸说明

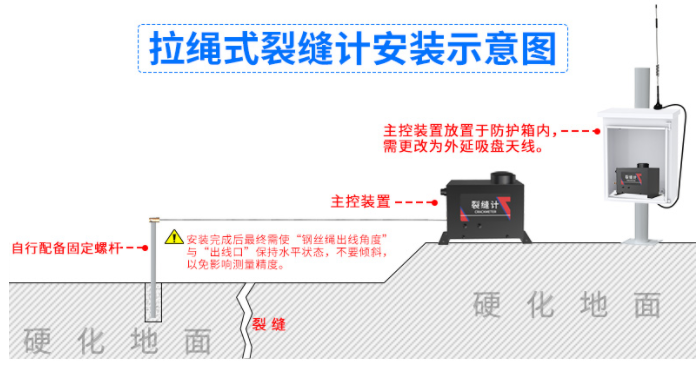

安装说明
将拉线传感器的锚端固定出现裂纹或疑似坍塌的一侧，然后在将拉线传感器机身固定端裂纹对面一侧固定。
注意：1、在安装前务必使用水泥或硬质介质进行地面硬化。
2、在拉出钢丝绳的过程中，严禁松脱钢丝绳而致钢丝绳在不受约束的情况下收回拉绳位移传感器，这将使传感器遭受严重破坏。
3、调整安装支架及出绳口，最小行程测量点，最大行程测量点的相互位置，以保证三点成一线。

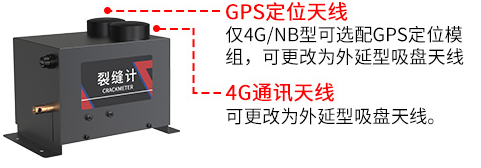

接口说明
