裂缝计（拉杆式）
产品型号：RS-LGLF-DC-4G/NB/LORAH-100-1
该设备通过拉杆的伸缩来测量裂缝的位移，并将机械位移转换为电信号输出，适用于长期监测和实时数据采集。拉杆式裂缝计具有结构简单、安装方便、稳定性好等特点。
产品详情
产品概述
随着现代工程结构的复杂性和规模不断增加，对结构物的安全性、稳定性和耐久性提出了更高的要求。裂缝作为结构物常见的损伤形式之一，其发展往往预示着潜在的安全隐患。拉绳式裂缝计是一种位移测量设备，专门用于监测结构物（如桥梁、大坝、建筑物、隧道等）的裂缝宽度变化和倾斜角度。
该设备通过拉杆的伸缩来测量裂缝的位移，并将机械位移转换为电信号输出，适用于长期监测和实时数据采集。拉杆式裂缝计具有结构简单、安装方便、稳定性好等特点。
功能特点
设备采用低功耗设计。
可实时检测裂缝变化和安装位置的倾斜角度,及时输出告警信息。
传感器部分为铝合金外壳，密封性好防雨水长时间不受环境腐蚀。
前后鱼眼铰接自由安装，方便快捷。
设备唯一 8 位地址，易于管理识别，可搭配我公司提供的多种软件平台。
设备参数通过手机蓝牙配置，简单方便。
主要技术参数
| 供电 | 内置电池供电 |
| 数据上传 | 4G上传数据、NB-IoT网络上传（中国移动，中国电信）、LoRa无线通信 |
| 设备功耗 | 4G：7.8mW NB：7.5mW LoRa：7.6mW |
| 裂缝测量范围 | 0~100mm |
| 裂缝测量精度 | 0.05% |
| 裂缝测量分辨率 | 0.1mm |
| 倾角测量范围 | X轴-180°~180°，Y轴-90°~90° |
| 倾角测量精度 | 静态精度0.1°、动态精度±0.5° |
| 倾角测量分辨率 | 0.01° |
| 上传间隔 | NB/4G：8h（可修改） LoRa：默认60min上传一次，最短上传间隔可设置1min |
| 工作温度 | -35~60℃ |
| 工作湿度 | ≤95% |
产品选型
| RS- | 公司代号 | |||||
| LGLF- | 拉杆式裂缝计 | |||||
| DC- | 电池供电 | |||||
| NB- | NB-IoT 网络上传 | |||||
| 4G- | 4G上传 | |||||
| LORAH- | LoRa无线通信，支持LORA中继转发 | |||||
| 100- | 100mm量程 | |||||
| 1 | 一代壳体 | |||||

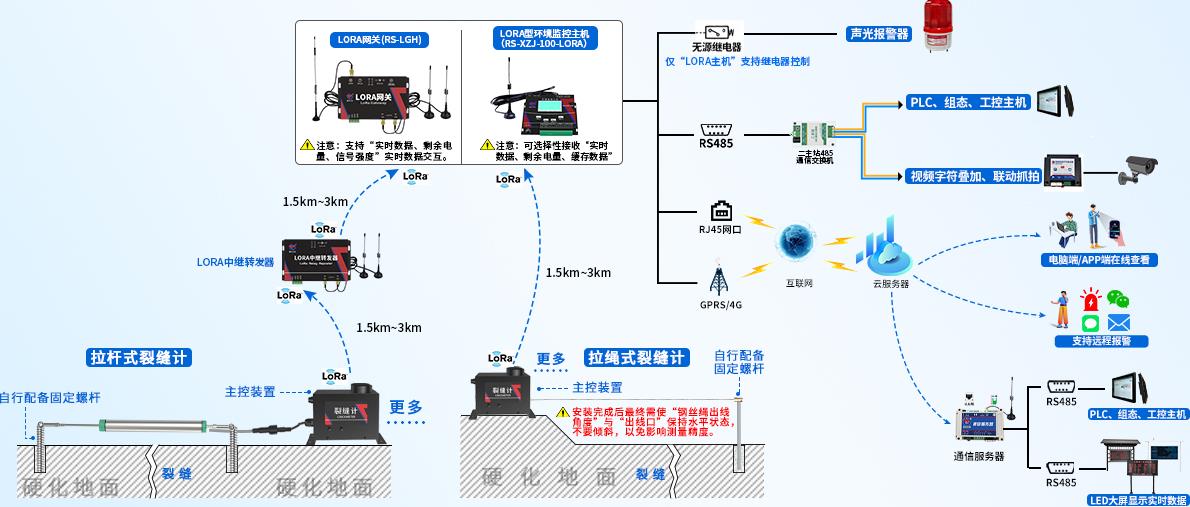

系统框架图

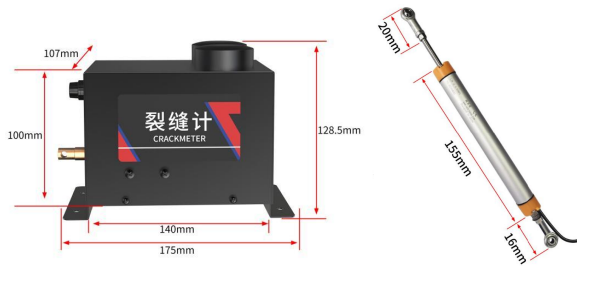

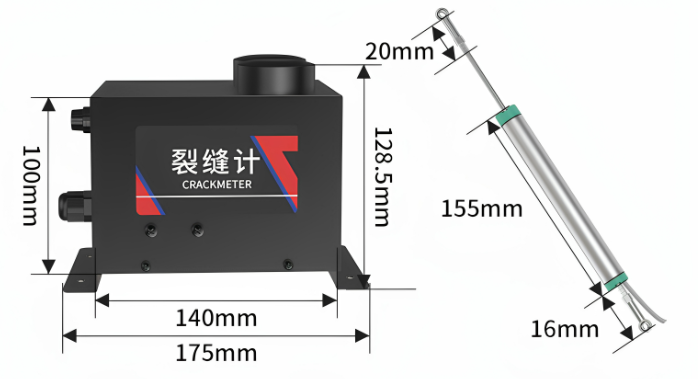

尺寸说明

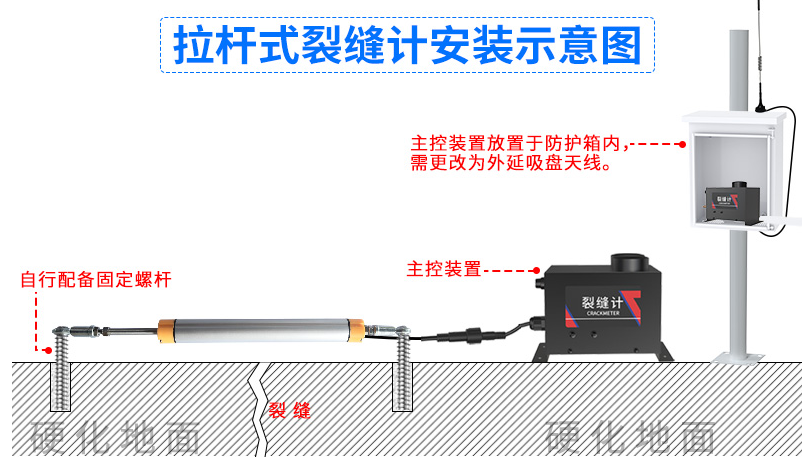

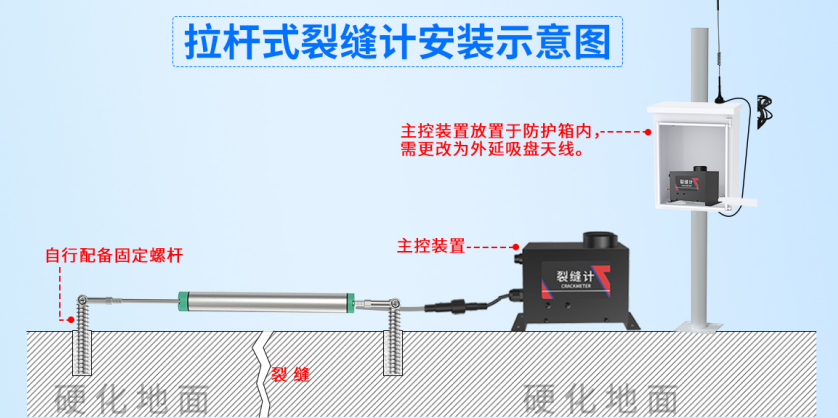

安装说明
鱼眼安装孔直径为 4mm，标配平面螺丝，客户可根据现场情况 更换为膨胀螺丝或者其他固定材料，在安装前务必使用水泥或硬质介质进行地面硬化。
采集主机由膨胀螺丝固定，注意主机安装时不要底部朝上应尽量水平安装。

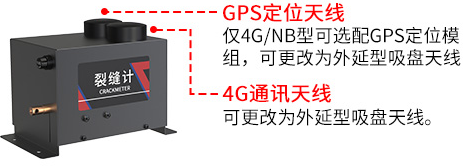

接口说明
