压差式静力水准仪
产品型号：RS-STA-YC-N01-1
压差式静力水准仪是一种高精密液位测量仪器，基于连通器原理通过测量各测点相对于基准点的液位变化来反映地面沉降变化，实现远距离、自动化、连续性的监测，为工程安全监测提供可靠数据支持。
产品详情
产品概述
沉降是一个缓慢过程，在任何较短时期，反映到储液罐液面的变化都会非常细微，能否实时、精确地检测到这个微小变化，反映出地基的微小沉降，做到防微杜渐，是衡量一个静力水准仪产品好坏的关键，这对系统所集成液位传感器的实时性、精密性提出了极高要求。由于是户外安装，液位传感器的温度系数、防水性、防雷击都是关键技术。另外，静力水准仪整机的安装尺寸和易更换性也是重要的技术指标，是由一个高精度的液位计，加上储液罐、保护罩、联通气、水管等部件组成。
压差式静力水准仪是一种高精密液位测量仪器，基于连通器原理通过测量各测点相对于基准点的液位变化来反映地面沉降变化，实现远距离、自动化、连续性的监测，为工程安全监测提供可靠数据支持。
功能特点
产品采用高精度压力传感器芯片，测量准确。
可长时间监测土石坝、堤防、建筑地基、矿井、基坑开挖、岩土边坡等方面土体及桩体内部的垂直位移变化。
485 通信，可实现长期自动化测量。
数据可上传至平台，监测数据变化更加直观。
主要技术参数
| 测量范围 | 0~2000mmH2O |
| 测量介质 | 液体 |
| 测量精度 | 0.1%FS |
| 分辨率 | 0.01mm |
| 绝缘阻抗 | ≥1000MΩ/100VDC |
| 工作电压 | DC12V |
| 温度量程 | -40~100℃ |
| 补偿温度 | -20~60℃ |
| 介质温度 | -40~85℃ |
| 储存温度 | -40~85℃；相对湿度0~95%RH |
| 输出信号 | 485 |
| 防护等级 | IP67 |
| 响应时间 | ≤5ms |
| 过载压力 | 150%FS |
| 介质连接 | 液管φ10*6.5mm和气管φ8*5mm |
产品选型
| RS- | 公司代号 | |||||
| STA- | 静力水准仪 | |||||
| YC- | 压差式 | |||||
| N01- | 485通信 | |||||
| 1- | 壳体外观 | |||||
| 05 | 量程0-500mmH2O | |||||
| 10 | 量程0-1000mmH2O | |||||
| 20 | 量程0-2000mmH2O | |||||
| 99 | 其他量程定制 | |||||

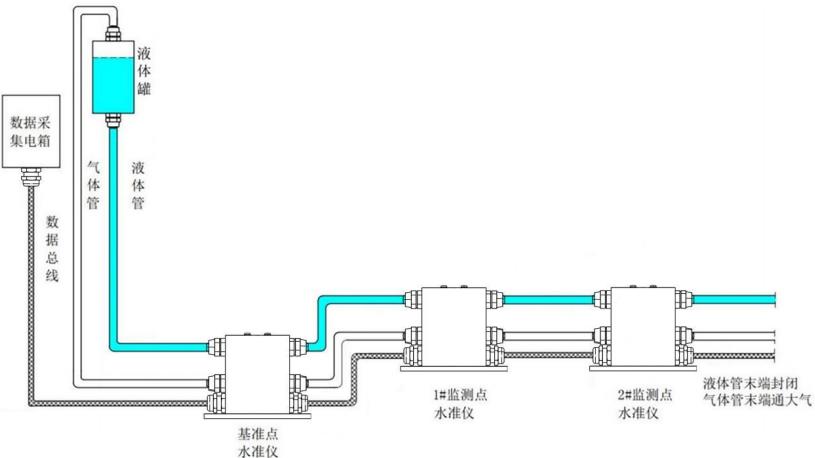

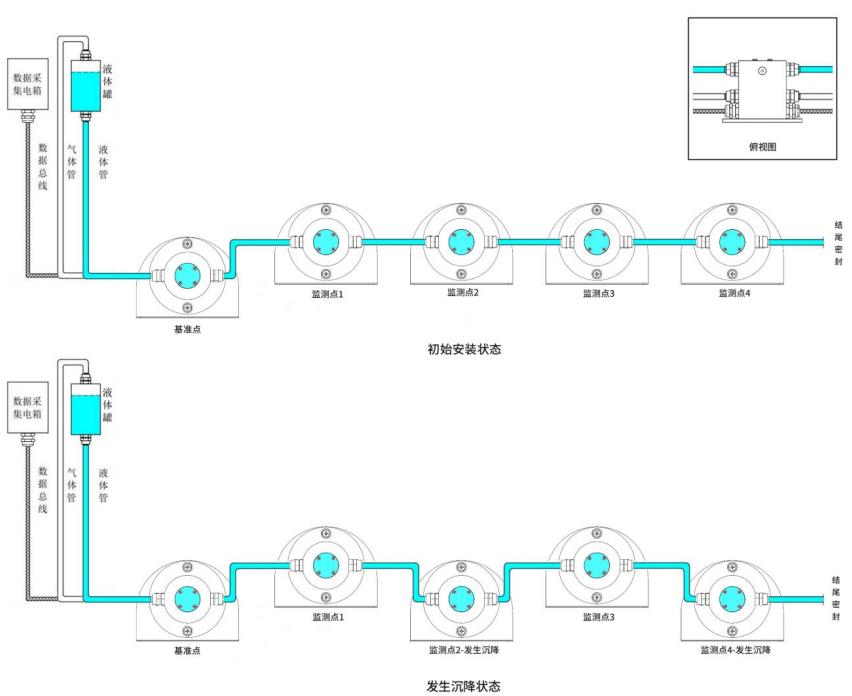

系统框架图

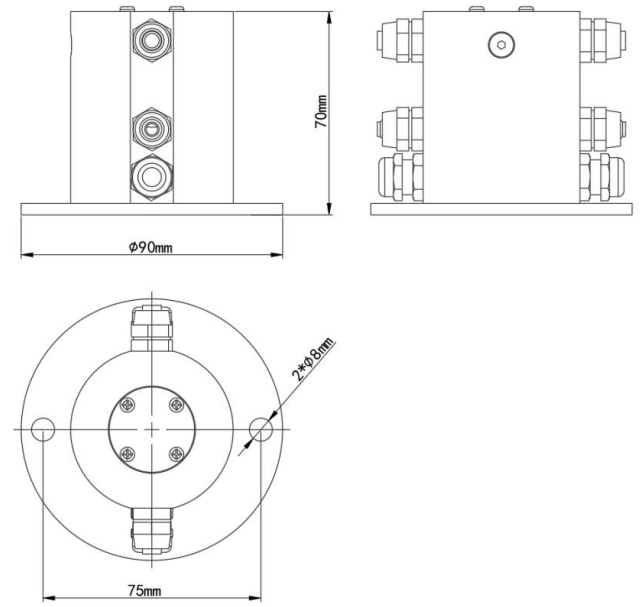

尺寸说明

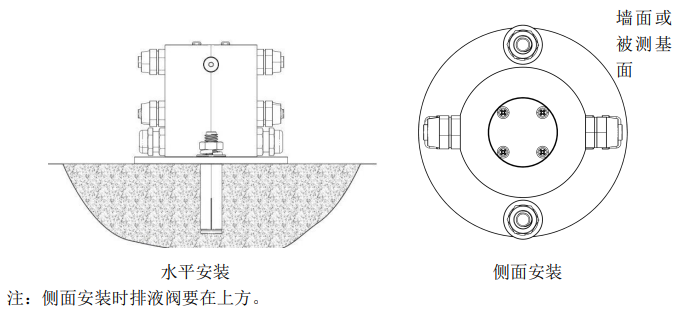

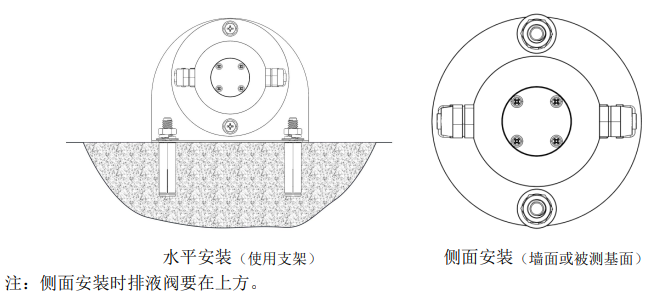

安装说明

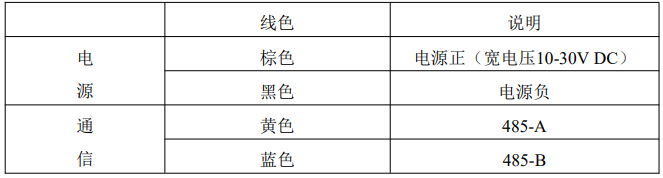

接口说明
