4G型油烟变送器
产品型号：RS-LB-*-FL
泵吸式油烟在线监测仪500系列
泵吸式油烟在线监测仪400系列
4G型油烟变送器
485型泵吸式油烟监测仪
精简式油烟在线监测仪
油烟变送器
泵吸式油烟在线监测仪320
泵吸式油烟在线监测仪300 CCEP CMA
餐饮油烟监测必须安装吗？_油烟检测仪原理
产品概述
油烟变送器，采用高压吸附法，经感应极板电荷采集对油烟浓度进行定量计算。
该产品采用管道式安装，可直接安装于油烟排出管道，采集结构采用耐高温高湿涂层，可长期工作于80℃以上的油烟环境。产品通信模式可选择；第一种采用GPRS通信，有网络的地方即可使用，设备自带一张物联卡，直接将数据上传我司免费监控云平台，第二种方式采用4G通信，传输数据速度更快。
功能特点
采用我司多年经验，高精度高耐用油烟采集结构，可长期耐高温高湿环境。
24小时不间断油烟浓度测量。
独创结构设计，采样部分长期免清洗免维护，外周过滤网最长可1年清洗一次。
油烟采集探头可长期工作于80℃油烟环境。
4G通信：采用4G传输方式，无需现场布线，没有距离限制，传输速度更快。
网络设备上传我司免费监控云平台（其他平台可定制）。
赠送物联卡。
产品采用管道法兰盘安装，安装方便，防护等级高，无易损耗部件寿命长。
主要技术参数
直流供电（默认） | DC 12-30V |
最大功耗 | 0.35W |
通信接口 | 4G中国移动或中国联通或中国电信的手机网络 |
油烟探头工作环境 | -20℃~+80℃，0%RH~95%RH |
变送器电路工作环境 | -20℃~+55℃ |
油烟测量量程 | 0~20mg/m³ |
测量对象 | 食物烹饪、加工过程中挥发的油脂、有机质及其加热分解或裂解产物 |
油烟数值分辨率 | 0.01mg/m³ |
数据刷新时间 | 1s |
油烟测量精度 | ±8%FS±0.5mg/m³ |
零点漂移 | 0.2mg/m³ |
安装方式 | 法兰盘安装 |
以上陈述的性能数据是在使用我司测试系统及软件的测试条件下获取的。为了持续改进产品，我司保留更改设计功能和规格的权利，恕不另行通知。
产品选型
RS- | 公司代号 | |||
LB- | 油烟变送器 | |||
4G- | 4G模式通讯 | |||
FL | 法兰安装 | |||

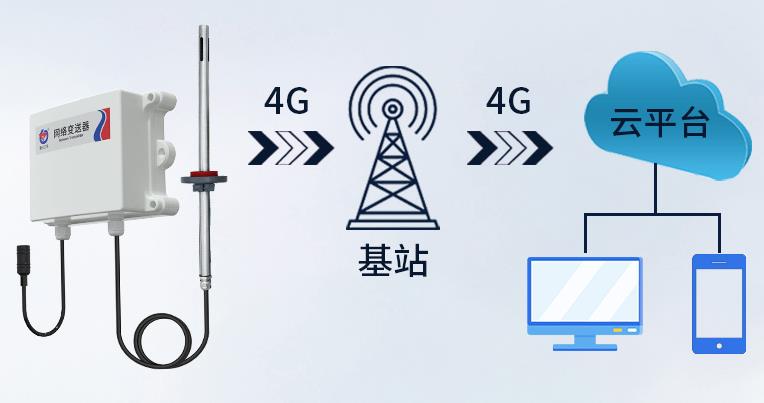

系统框架图

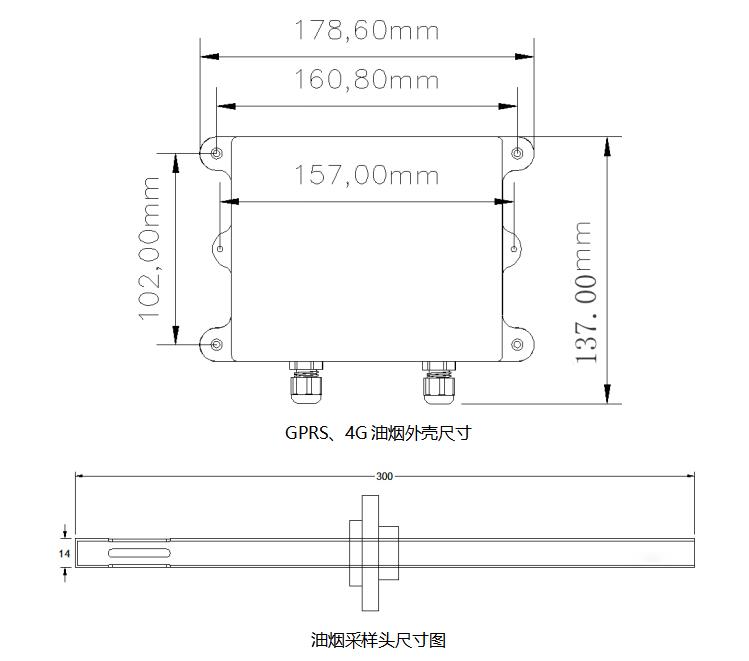

尺寸说明

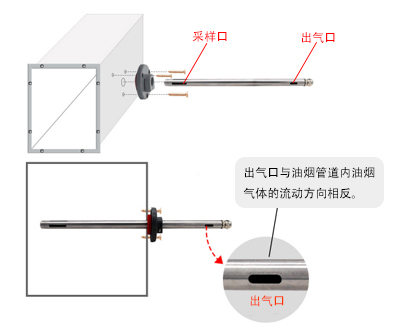

安装说明
变送器可固定安装在墙体上，采集线长2m，油烟采样头长达30cm，安装方便。
油烟传感器上的法兰盘的位置可调，用户可以根据自己的需求调节法兰盘控制油烟采样头进出长短。
先在通风管道上打一个直径 16mm 的孔，将风管插入到孔中，可以通过调节法兰盘的位置控制设备进入的长短。将三个螺丝安装到法兰盘上，固定设备，完成安装。
接口说明
线色 | 说明 | |
电 源 | 棕色 | 电源正（12~30V DC） |
黑色 | 电源负 |
