泵吸式油烟在线监测仪320

产品型号:RS-LB-320

RS-LB-320 是我司响应国家对餐饮行业油烟进行监管,所设计的一款油烟在线监测主机。主机能够对餐厨排烟管道的油烟浓度、颗粒物浓度、非甲烷总烃(NMHC)浓度进行24小时不间断测量,并上传我司免费的监控平台或政府监控平台。
产品详情

产品概述

RS-LB-320 是我司响应国家对餐饮行业油烟进行监管,所设计的一款油烟在线监测主机。主机能够对餐厨排烟管道的油烟浓度、颗粒物浓度、非甲烷总烃(NMHC)浓度进行24小时不间断测量,并上传我司免费的监控平台或政府监控平台。

为了防止商家净化器或风机不启动,主机还可通过电流互感器采集两路电流信号,监控净化器或风机是否真实启动。为方便安装人员操作,整机采用7寸电容触摸屏,全中文界面设置简单易懂。主机带有1路GPRS(可选4G)通信接口,可插入普通手机卡或物联卡进行数据上传,有手机信号的地方就可以把数据上传出去。

针对油烟监测现场油烟成分复杂的问题,我司设计了专用的传感器,可精确分析油烟浓度、颗粒物浓度,监测更精准。采用合理的气路设计,可达到长时间运行免维护,最长可半年维护一次。

功能特点

实时监测油烟浓度、颗粒物浓度、非甲烷总烃浓度,并可设置上限值,超限自动报警。

2路电流检测,能够同时检测风机和净化器是否工作,可根据风机和净化器功率大小设置检测电流报警值,适应所有功率的风机和净化器。

采用开口式电流互感器,不用剪断风机或净化器线缆即可测量。

可设置三个独立的工作时间段,时间段内超限才报警,时间段外超限不报警。

1路GPRS(可选4G)通信接口赠送1年物联卡,数据可直接上传我司提供的免费云平台、政府油烟监控平台或客户的平台。

7寸电容触摸屏操作简单。全中文操作界面,美观大方。

交流220V供电、IP65防护等级,可常年工作于室外,不惧淋雨日晒。

主要技术参数

参数名称范围或接口说      明
通信接口GPRS无线通过GPRS方式上传数据
油烟值0~40mg/m³数值分辨率0.01mg/m3
颗粒物值0~40mg/m3数值分辨率0.01mg/m3
非甲烷总烃0~20mg/m3数值分辨率0.01mg/m3
风机电流检测0~30A电流检测
净化器电流检测0~30A电流检测
采样气体温度-20~80℃被测量气体的温度
监测仪工作温度-20~60℃指主机电路的工作温度
功耗≤24W峰值功耗24W
供电交流100~240V标准供电电压交流220V

产品选型

RS-


公司代号


LB-


油烟监测仪


320-


320系列


G

GPRS数据上传(默认)

4G

4G数据上传

系统框架图

泵吸式油烟在线监测仪320系统框架图

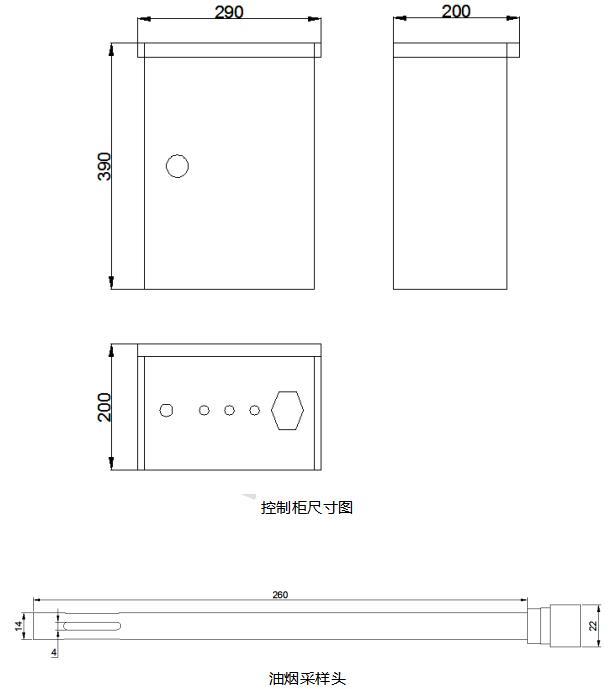

尺寸说明


安装说明

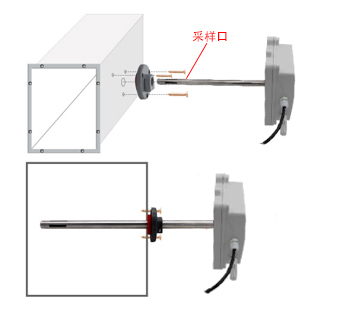

油烟传感器上的法兰盘的位置可调,用户可以根据自己的需求调节法兰盘控制油烟采样头进出长短,出风口请向下安装。

先在通风管道上打一个直径 16mm 的孔,将风管插入到孔中,可以通过调节法兰盘的位置控制设备进入的长短。将三个螺丝安装到法兰盘上,固定设备,完成安装。

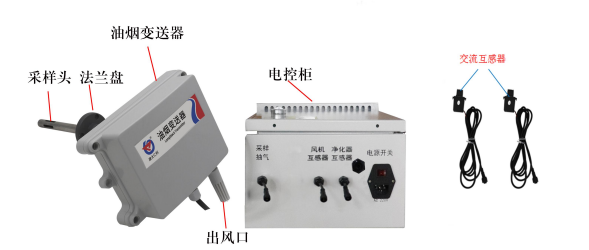

接口说明
