油烟变送器
产品型号：RS-LB-N01-FL
油烟变送器，采用高压吸附法，经感应极板电荷采集对油烟浓度进行定量计算，采用管道式安装，可直接安装于油烟排出管道。
相关产品
泵吸式油烟在线监测仪500系列
泵吸式油烟在线监测仪400系列
4G型油烟变送器
485型泵吸式油烟监测仪
精简式油烟在线监测仪
油烟变送器
泵吸式油烟在线监测仪320
泵吸式油烟在线监测仪300 CCEP CMA
产品详情
产品概述
油烟变送器，采用高压吸附法，经感应极板电荷采集对油烟浓度进行定量计算。
该产品采用管道式安装，可直接安装于油烟排出管道，采集结构采用耐高温高湿涂层，可长期工作于80℃以上的油烟环境。产品采用485通信接口，标志ModBus-RTU通信协议，可与PLC、用户主机、组态软件等直接进行通信，方便二次开发。
功能特点
采用我司多年经验，高精度高耐用油烟采集结构，可长期耐高温高湿环境。
24小时不间断油烟浓度测量。
独创结构设计，采样部分长期免清洗免维护，外周过滤网最长可1年清洗一次。
油烟采集探头可长期工作于80℃油烟环境。
485通信，标准ModBus-RTU通信协议，通信地址及波特率可设置，最远通信距离可达2000米。
产品采用管道法兰盘安装，安装方便，防护等级高，无易损耗部件寿命长。
主要技术参数
| 直流供电（默认） | DC 10-30V |
| 最大功耗 | 0.35W |
| 油烟探头工作环境 | -20℃~+80℃，0%RH~95%RH |
| 变送器电路工作环境 | -20℃~+55℃ |
| 油烟测量量程 | 0~20mg/m³ |
| 测量对象 | 食物烹饪、加工过程中挥发的油脂、有机质及其加热分解或裂解产物 |
| 油烟数值分辨率 | 0.01mg/m³ |
| 数据刷新时间 | 1s |
| 油烟测量精度 | ±8%FS±0.5mg/m³(@5mg/m3,60%RH,25℃） |
| 零点漂移 | 0.2mg/m³ |
| 输出信号 | RS485(ModBus协议) |
| 安装方式 | 法兰盘安装 |
产品选型
| RS- | 公司代号 | |||
| LB- | 油烟变送器 | |||
| N01- | 485通讯（ModBus-RTU协议） | |||
| WIFI- | WIFI方式上传 | |||
| 4G- | 4G方式上传 | |||
| LORA- | LoRa方式上传 | |||
| FL | 法兰安装 | |||

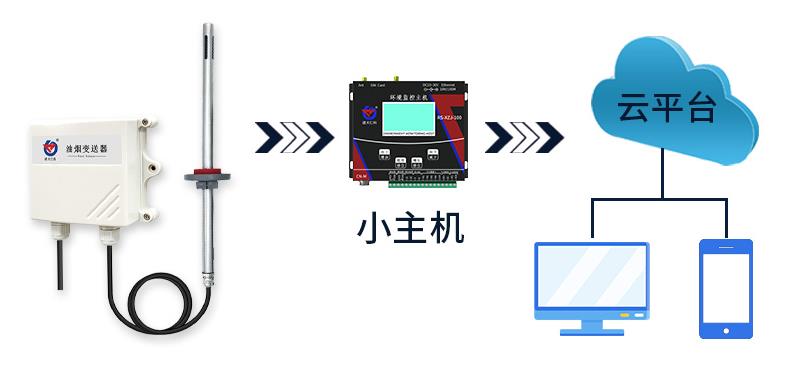

系统框架图

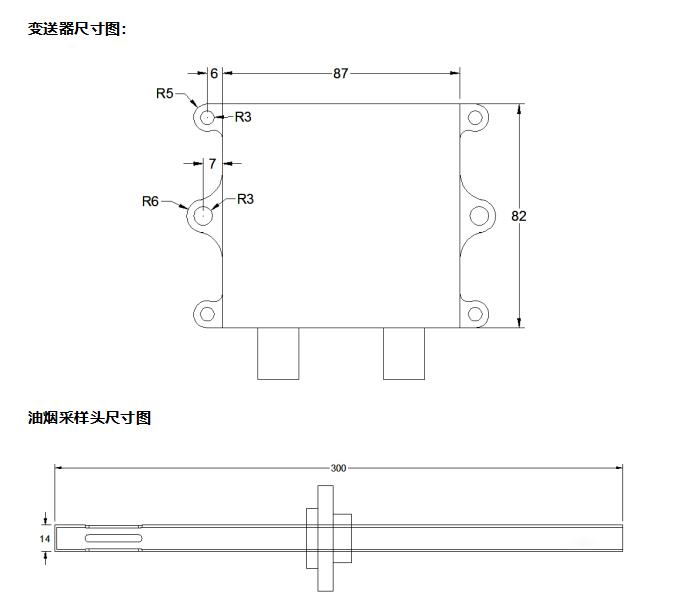

尺寸说明

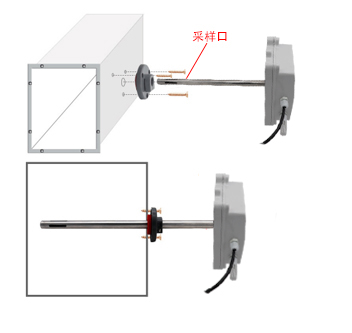

安装说明
变送器可固定安装在墙体上，采集线长2m，油烟采样头长达30cm，安装方便。
油烟传感器上的法兰盘的位置可调，用户可以根据自己的需求调节法兰盘控制油烟采样头进出长短。
先在通风管道上打一个直径 16mm 的孔，将风管插入到孔中，可以通过调节法兰盘的位置控制设备进入的长短。将三个螺丝安装到法兰盘上，固定设备，完成安装。
接口说明
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
