电流测量单元
产品型号：RS-XDC-LM-N01-2
电流测量单元通过霍尔效应来采集蓄电池组输入或输出的直流电流，霍尔元件采用开环式测量原理，可开合式设计，安装方便，性能稳定。外壳采用ABS工程塑料坚固防碰，模块化设计，结构简洁，安装维护方便。
相关产品
蓄电池智能参数传感器
安卓显示屏
动力环境监控主机（-90）
通信主机
电压测量单元
机房环境监控主机(1U版)
机房环境监控主机（壁挂式）
收敛模块
电流测量单元
动力环境监控主机（-100）
产品详情
产品概述
电流测量单元通过霍尔效应来采集蓄电池组输入或输出的直流电流，霍尔元件采用开环式测量原理，可开合式设计，安装方便，性能稳定。外壳采用 ABS 工程塑料坚固防碰，模块化设计，结构简洁，安装维护方便。收敛模块采集测量数据，可进行远程传输，具有良好的稳定性和可靠性，且适合电池组测量。
适用于银行、电力、通信、军事、航空、铁路等行业，专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS 机房、蓄电池组机房等场景的蓄电池监控而设计。
功能特点
体积小，测量精度高，方便安装。
对插式接线口，操作方便，防护能力高。
方便多台设备进行连接，适合电池组测量。
模块化设计，结构简洁，安装维护方便。
主要技术参数
| 供电电压 | DC10～30V |
| 功耗 | 0.8W |
| 电流 | 测量范围±1000A |
| 电流精度±1% | |
| 温度 | 测量范围-25℃~100℃ |
| 温度精度±0.5℃ | |
| 输出信号 | RS485（ModBus-RTU） |
| 设备元件耐温及湿度 | -20℃~+60℃，0%RH~95%RH （非结露） |
产品选型
| RS- | 公司代号 | ||||
| XDC- | 蓄电池监测 | ||||
| LM- | 电流测量单元 | ||||
| N01- | 485通信 | ||||
| 2 | 外观样式 | ||||

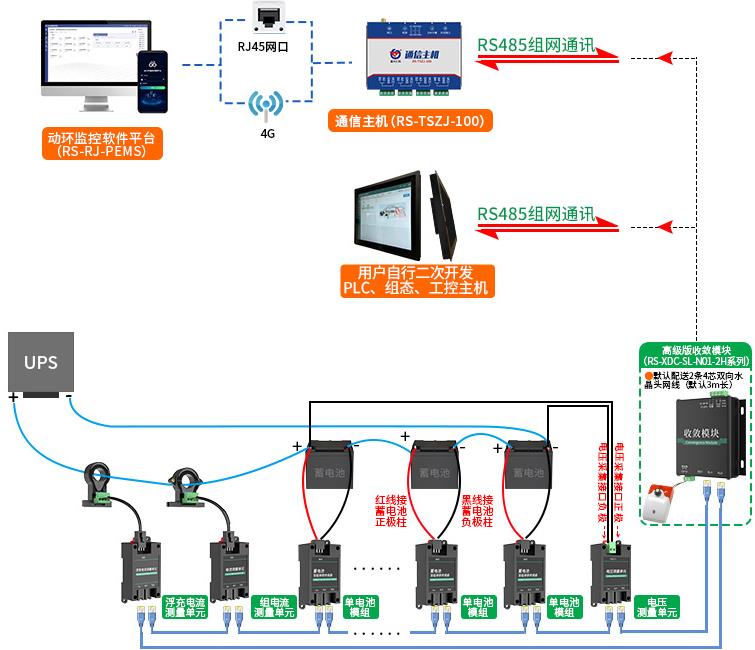

系统框架图

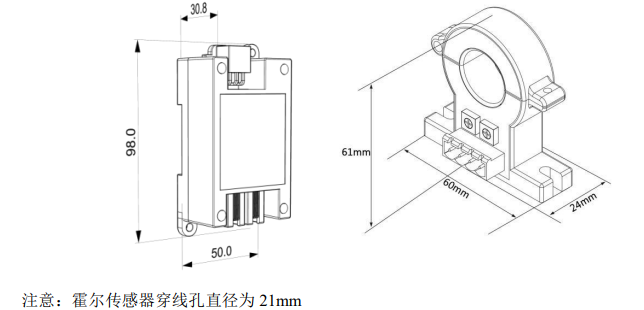

尺寸说明
安装说明

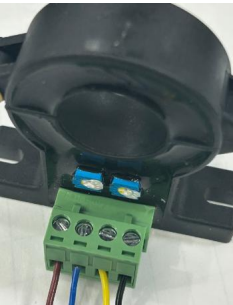

将 HES 端口出的四芯线按照棕-‘+’，黑-‘G’，黄-‘M’，蓝-‘﹣’的对应关系通过 5.08-4P 端子接到霍尔传感器上，待测导线穿过霍尔传感器中间的孔洞。
2 路 RJ11 接口接入蓄电池智能参数传感器、电压测量单元、浮充电流测量单元、收敛模块闭环中。

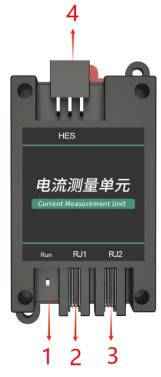

接口说明
编号 | 名称 | 说明 |
1 | 指示灯 | 正常运行时慢闪，进行内阻测量时块闪 |
2 | RJ1 | RJ1、RJ2 俩端口并列，为 485 通信连接接口，用于传感器之间连接。 |
3 | RJ2 | RJ1、RJ2 俩端口并列，为 485 通信连接接口，用于传感器之间连接。 |
4 | HES | 接霍尔电流传感器 |
