浮充电流测量单元
产品型号：RS-XDC-FCLM- N01-2
浮充电流测量单元通过传感器来采集蓄电池组输入或输出的直流电流，传感器根据互感器电磁隔离、磁调制工作原理制成，精度高，稳定型强。外壳采用ABS工程塑料坚固防碰，模块化设计，结构简洁，安装维护方便。
相关产品
蓄电池智能参数传感器
浮充电流测量单元
安卓显示屏
动力环境监控主机（-90）
通信主机
电压测量单元
机房环境监控主机(1U版)
机房环境监控主机（壁挂式）
收敛模块
电流测量单元
动力环境监控主机（-100）
产品详情
产品概述
浮充电流测量单元通过传感器来采集蓄电池组输入或输出的直流电流，传感器根据互感器电磁隔离、磁调制工作原理制成，精度高，稳定型强。外壳采用 ABS 工程塑料坚固防碰，模块化设计，结构简洁，安装维护方便。收敛模块采集测量数据，可进行远程传输，具有良好的稳定性和可靠性，且适合电池组测量。
适用于银行、电力、通信、军事、航空、铁路等行业，专为计算机网络机房、高端IDC机房、银行机房、电力配电室、应急电源系统、通信机房、通信基站、UPS 机房、蓄电池组机房等场景的蓄电池监控而设计。
功能特点
体积小，测量精度高，方便安装。
对插式接线口，操作方便，防护能力高。
方便多台设备进行连接，适合电池组测量。
模块化设计，结构简洁，安装维护方便。
主要技术参数
| 供电电压 | DC10～30V |
| 功耗 | 0.7W |
| 电流 | 测量范围±10A |
| 电流精度±0.5% | |
| 输出信号 | RS485（ModBus-RTU） |
| 设备元件耐温及湿度 | -20℃~+60℃，0%RH~95%RH （非结露） |
产品选型
| RS- | 公司代号 | ||||
| XDC- | 蓄电池监测 | ||||
| FCLM- | 浮充电流测量单元 | ||||
| N01- | 485通信 | ||||
| 2 | 外观样式 | ||||
系统框架图

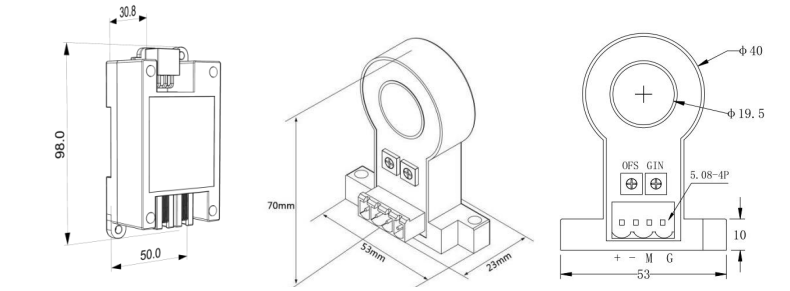

尺寸说明
单位：mm
安装说明
将 HES 端口出的四芯线按照棕-‘+’，黑-‘G’，黄-‘M’，蓝-‘﹣’的对应关系通过 5.08-4P 端子接到霍尔传感器上，待测导线穿过霍尔传感器中间的孔洞。
2 路 RJ11 接口接入蓄电池智能参数传感器、电流测量单元、电压测量单元、收敛模块闭环中。
接口说明

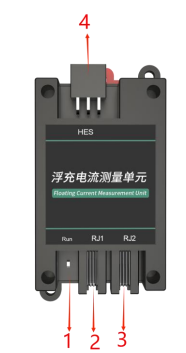

编号 | 名称 | 说明 |
1 | 指示灯 | 正常运行时慢闪，进行内阻测量时块闪 |
2 | RJ1 | RJ1、RJ2俩端口并列，为485通信连接接口，用于传感器之间连接。 |
3 | RJ2 | RJ1、RJ2俩端口并列，为485通信连接接口，用于传感器之间连接。 |
4 | HES | 接电流传感器 |
