红外抄表仪
产品型号：RS-HWCB-N01-1
一款专为能源数据采集打造的非接触式智能设备，它以红外通信技术为核心，突破传统有线抄表的局限，无需破拆电表、无需复杂接线，就能快速精准读取电表的数据。
相关产品
红外抄表仪
蓄电池智能参数传感器
浮充电流测量单元
安卓显示屏
动力环境监控主机（-90）
通信主机
电压测量单元
机房环境监控主机(1U版)
机房环境监控主机（壁挂式）
收敛模块
电流测量单元
动力环境监控主机（-100）
产品详情
产品概述
红外抄表仪是一款专为能源数据采集打造的非接触式智能设备，它以红外通信技术为核心，突破传统有线抄表的局限，无需破拆电表、无需复杂接线，就能快速精准读取电表的数据。作为能耗系统末端数据采集的关键设备，它能无缝对接各类物联系统、数据采集网关，为远程抄表、能耗分析、能源管理提供稳定可靠的数据支撑，广泛应用于光伏电站、配电机房、智慧园区、商业楼宇等众多场景。
功能特点
非接触采集，部署高效，低成本；
多种协议兼容，支持DL/T645-2007、DL/T645-1997、DL/T698.45-2017等多种主流通信协议；
支持ModBus协议转换，方便不熟悉DL/T645-2007、DL/T645-1997、DL/T698.45-2017协议客户使用；
配备蓝牙调试功能，无需依赖专业电脑和复杂软件，就可进行可接入评估；
5-30V宽压供电，并带防反接保护功能，可适应不用的工作场景。
主要技术参数
| 供电 | 5~30V DC |
| 最大功耗 | 0.5W |
| 红外通信距离 | 0-2m |
| 通信协议 | ModBus-RTU通信协议 |
| 红外通信协议 | DL/T645-2007 DL/T645-1997 DL/T698.45-2017 |
| 红外通信 | 1200bit/s |
| 变送器电路工作温度 | -40℃~+60℃ |
产品选型
| RS- | 公司代号 | |||
| HWCB- | 红外抄表仪 | |||
| N01- | 485 通信（标准 ModBus-RTU 协议） | |||
| 1 | 壳体 | |||

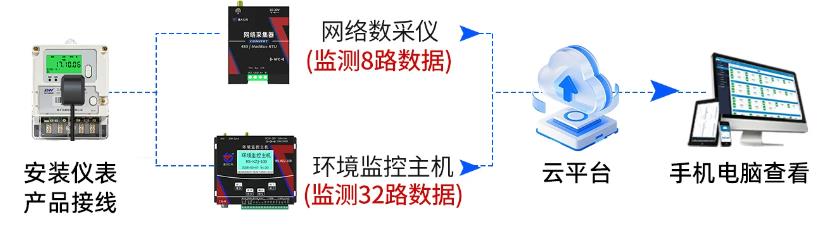

系统框架图

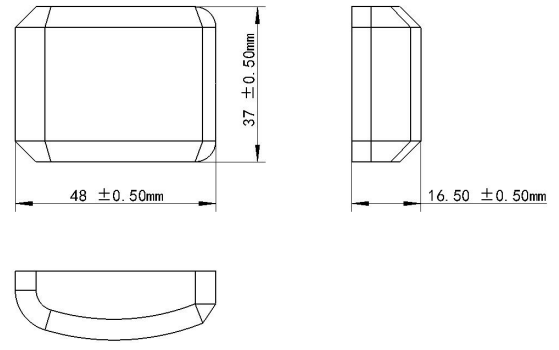

尺寸说明

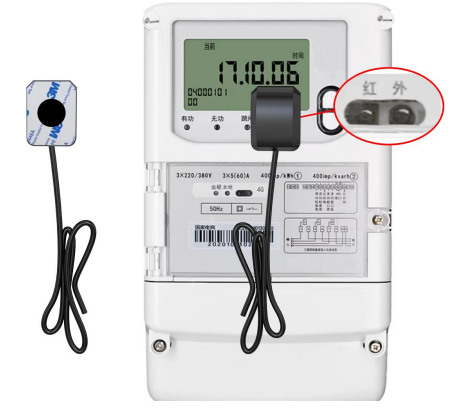

安装说明
注意将设备背面的背胶贴纸撕掉，设备的红外发射与接收灯，对准电表的红外窗口，粘贴在电表上。

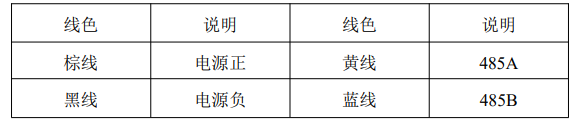

接口说明
