防爆式风管型温湿度变送器
产品型号：RS-FPC-*-WS-N01-*
壁挂经济型485温湿度传感器
温湿度看板485型
大液晶485温湿度变送记录仪
探头型温湿度变送器
王字壳液晶温湿度传感器
壁挂式温湿度485型传感器
数显管道式485型温湿度传感器
长管道式温湿度传感器
露点温度变送器
扁卡轨壳485型温湿度传感器
485型工业管道式液晶温湿度变送器
485型工业管道式温湿度变送器
产品概述
我司设计的防爆风管型温湿度变送器，用于空气中温湿度的检测，该变送器采用瑞士进 口原装高品质温湿度传感器，传感器具有测量精度高，抗干扰能力强等特点，保证了产品的 优异测量性能。带有大屏液晶显示，防护等级 IP65，防爆标志：Ex d IIC T6 Gb，可应用于 户外恶劣的现场环境。 设备采用宽压 10-30V 直流供电，485 信号输出，标准 ModBus-RTU 通信协议、ModBus 地址可设置，波特率可更改，通信距离最远 2000 米。
功能特点
采用瑞士原装进口测温单元，测量精度高、抗干扰能力强。
采用远程红外遥控技术，无需拆卸即可修改参数。
485 通信接口标准 ModBus-RTU 通信协议，地址、波特率可设置，通信距离最远 2000 米。
可选配高品质液晶显示屏，现场可直接查看数值，夜晚亦可清晰显示。
现场供电采用 10~30V 直流宽压供电，可适应现场多种直流电源。
产品采用壁挂式防爆壳，安装方便，防护等级 IP65 可应用于户外恶劣的现场环境。
主要技术参数
| 直流供电（默认） | DC 10-30V | |
| 平均功耗 | 0.35W | |
| 工作环境 | -20℃~+60℃，0%RH~100%RH | |
| 温湿度测量量程 | -20℃~+60℃，0%RH~100%RH | |
| 温度显示分辨率 | 0.1℃ | |
| 湿度显示分辨率 | 0.1%RH | |
| 测量精度 | 湿度 | ±3%RH（60%RH，25℃） |
| 温度 | ±0.5℃（25℃） | |
| 输出信号 | RS485(ModBus协议) | |
| 长期稳定性 | 湿度 | ≤1%RH/y |
| 温度 | ≤0.1℃/y | |
| 安装方式 | 壁挂式 | |
产品选型
| RS- | 公司代号 | |||||
| FPC- | 防爆壳体 | |||||
| 空- | 带显示 | |||||
| N- | 不带显示 | |||||
| WS- | 温湿度变送器 | |||||
| N01- | RS485（ModBus协议） | |||||
| TH | 风管型不带声光报警 | |||||
| THA | 风管型带声光报警 | |||||
| THR01 | 风管型无源继电器输出 | |||||

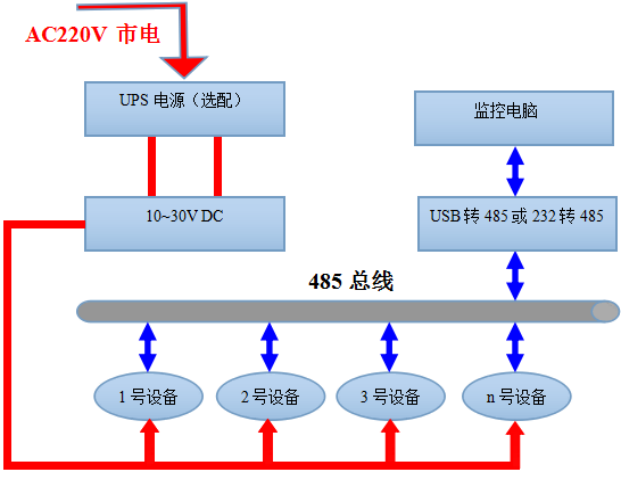

系统框架图

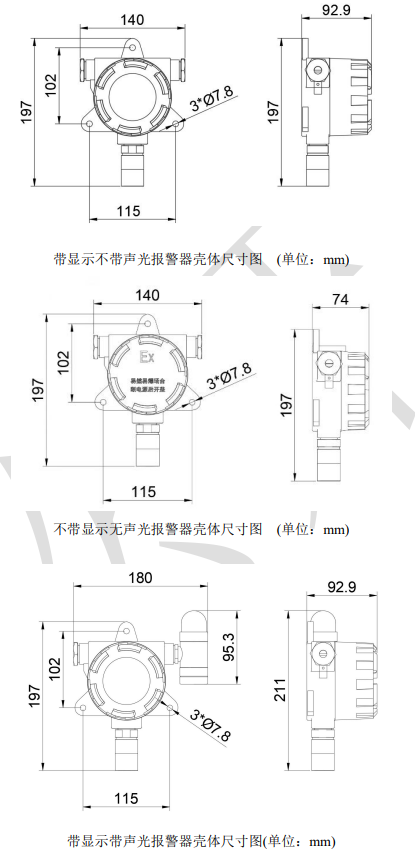

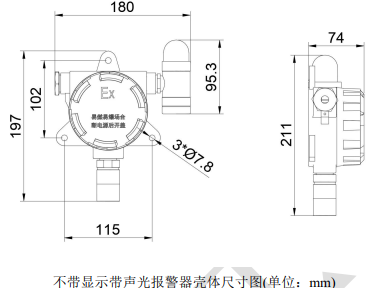

尺寸说明

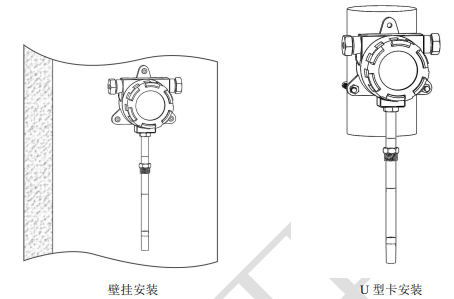

安装说明
接口说明
宽电压电源输入10~30V均可。485信号线接线时注意A/B两条线不能接反，总线上多台设备间地址不能冲突。
线色 | 说明 | |
电源（设备左侧出线） | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通信（设备左侧出线） | 黄色 | 485-A |
蓝色 | 485-B | |
无源继电器类型 （设备右侧出线） | 黄色 | 继电器常开触点 （黄色、蓝色） |
蓝色 |
